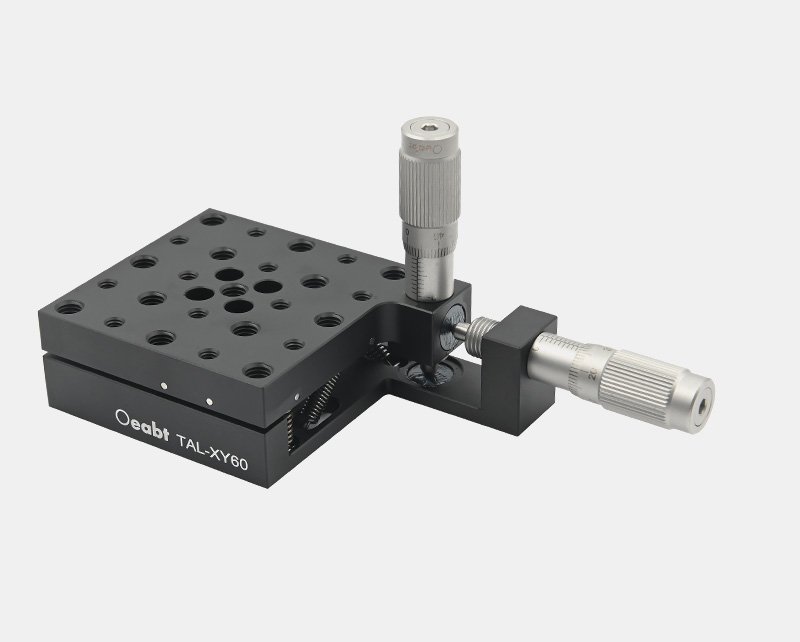

TAL-XY60 俯仰偏转台
Price range: $396.00 through $647.00

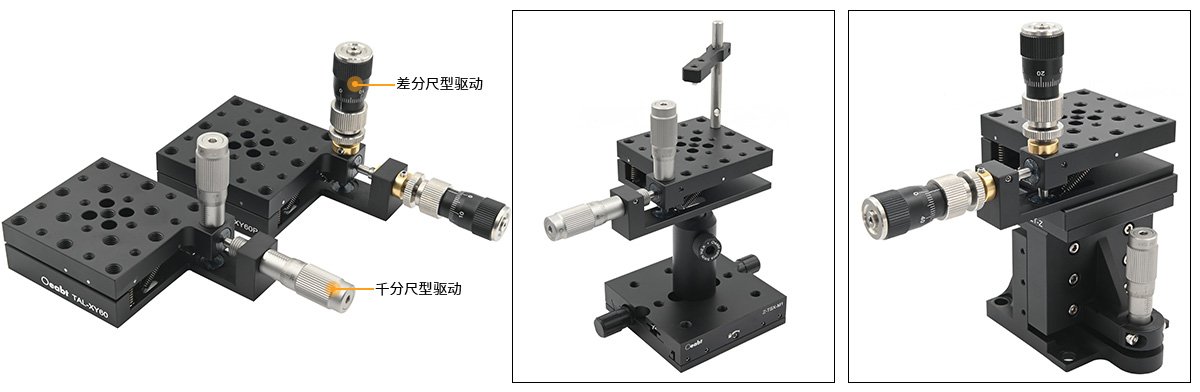

• 俯仰&偏转调节平台，每轴±4°角度调节； • 提供调节器选项： TAL-XY60千分尺型（0.5mm/圈，分辨率10μm）; TAL-XY60P差分尺型（粗调0.5mm/圈；精调行程350μm，25μm/圈，分辨率0.5μm）； • 台面M4、M6螺孔阵列；
Description
TAL-XY60系列角度平台提供俯仰与偏转两轴调节，每轴调节范围为±4°，驱动选项可选。
|
轴系行程 |
俯仰(Pitch)和偏转(Yaw) |
|
规格 |

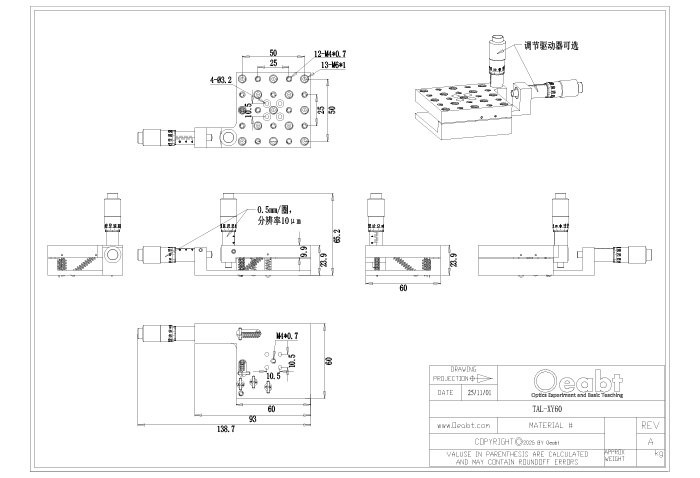

138.7*60.0*65.2mm |
|
螺纹类型 |
台面：M4*12处、M6*13处；底板：M3*4处（沉孔）、M4*1处 |
|
材质 |
7075铝合金 |
|
型号 |
TAL-XY60 |

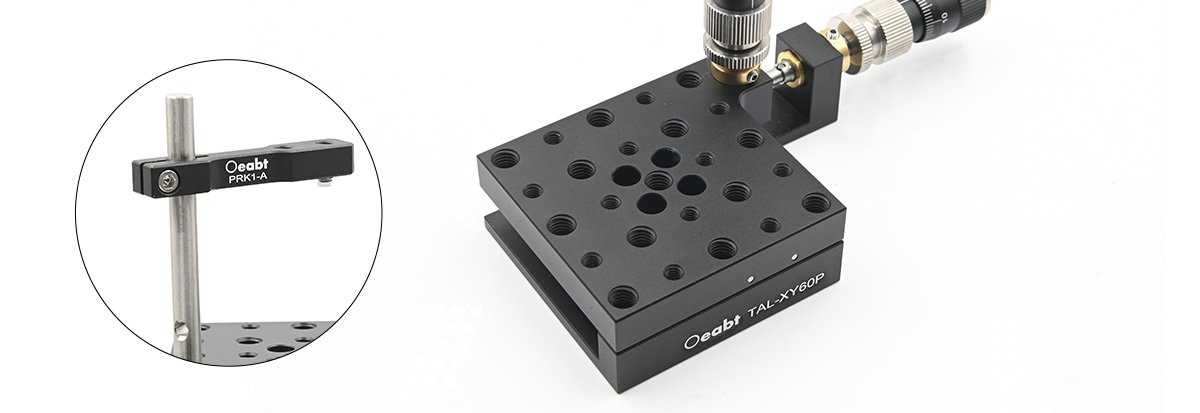

TAL-XY60P |
|
行程范围 |
±4° |
±4° |
|
调节精度 |
0.5mm/圈，分辨率10μm |
粗调0.5mm/圈；精调行程350μm，25μm/圈，分辨率0.5μm |
| 角度精度 | 1.08°/圈 | 粗调1.08°/圈；精调3.24’/圈，分辨率0.065′ |
|
重量 |
210.0g |
249.0g |
Additional information
| 型号 | TAL-XY60, TAL-XY60P |
|---|---|
| 材质 | 7075铝合金 |
| 螺纹类型 | M4*12处、M6*13处；底板：M3*4处（沉孔）、M4*1处 |
| 位移轴 | XY轴 |
| 最大位移行程 | 每轴±4°角度调节 |
| 耐载荷 | / |
