Nano XC3-MA 紧凑型三轴挠性位移台

Nano XC3-MA 紧凑型三轴挠性位移台 - Image 2

Nano XC3-MA 紧凑型三轴挠性位移台 - Image 3

Nano XC3-MA 紧凑型三轴挠性位移台

Price range: $3,721.00 through $6,236.00

• X、Y和Z轴的行程为4mm； • 挠性设计，确保平滑连续运动和长期稳定性； • 预配置调节器，以进行手动粗调或精调；

型号

Clear

SKU: N/A Category: 手动位移台

Description

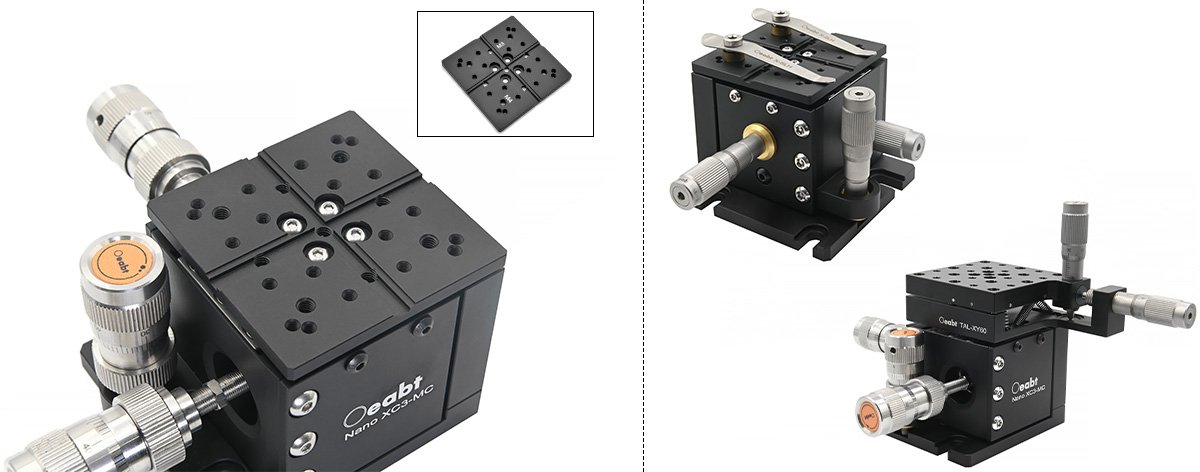

我们的三轴Nano XC3系列位移台的模块化设计允许在任何时候拆卸和更换驱动器。所有驱动器都直接耦合在底部，将系统中运动串扰降到最低。平行挠性设计确保了精确、平滑、连续的运动，摩擦可以忽略。

三轴挠性位移台
型号	Nano XC3-MA	Nano XC3-MB	Nano XC3-MC

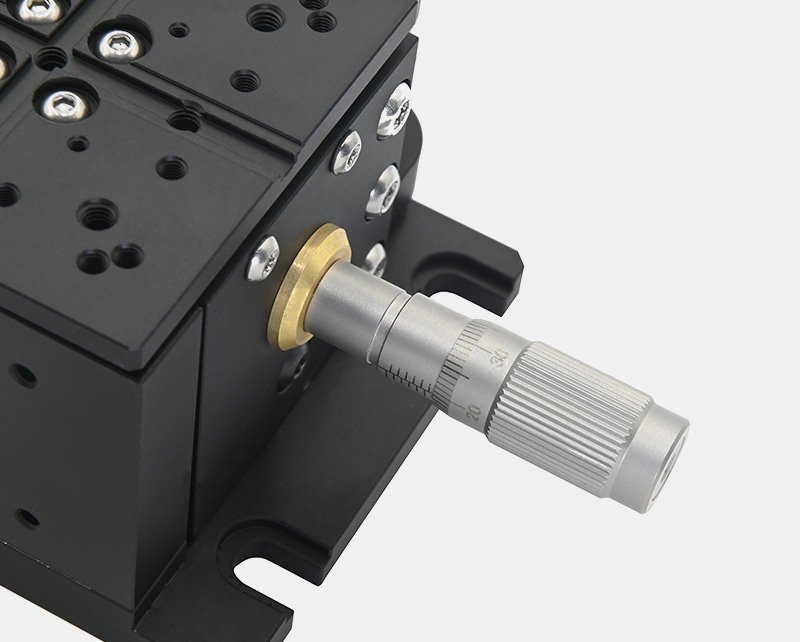

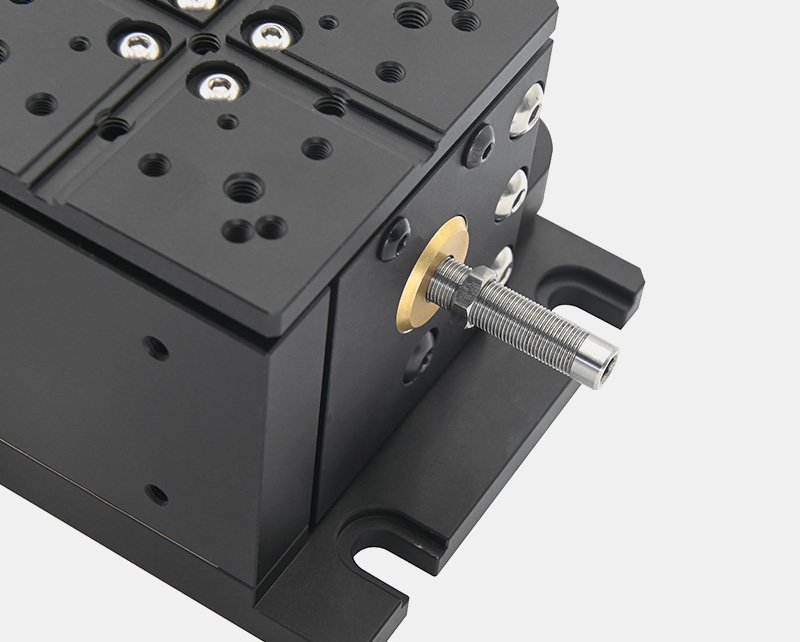

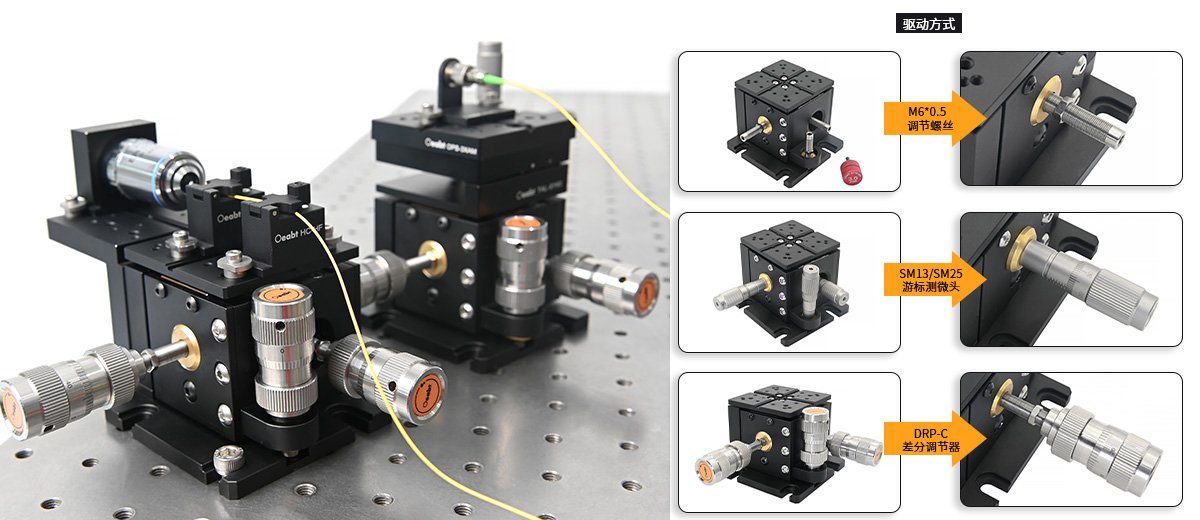

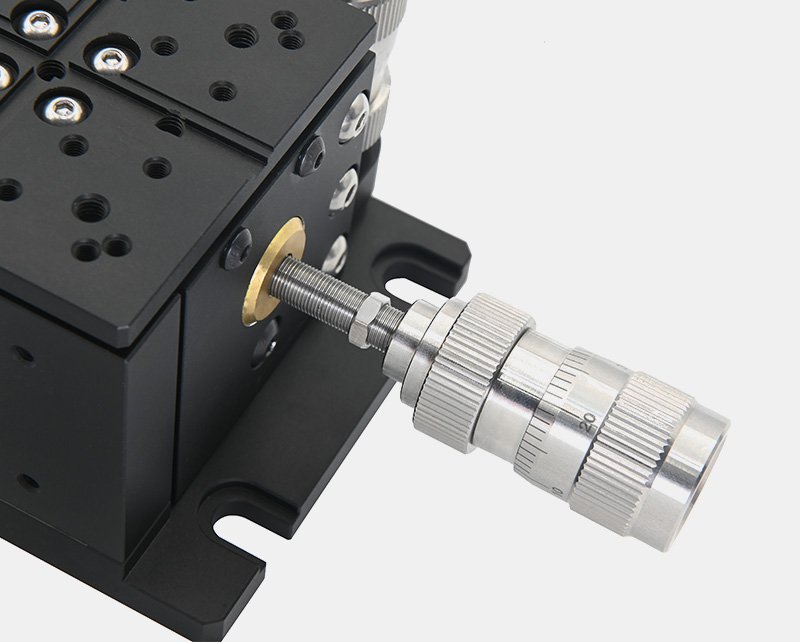

调节器	M6*0.5调节螺丝	SM13千分尺	DRP-C差分调节器
粗调进给量	500μm/圈	500μm/圈，	500μm/圈
精调进给量	/	/	精调300μm，50μm/圈
理论精度	/	10μm	粗调10μm，精调1μm
重量	732.6g	589.4g	512.5g
规格	77.574.062.4mm（不含驱动器）
顶板尺寸	60.0*60.0mm
可调行程	XYZ轴4mm
材质	7075铝合金

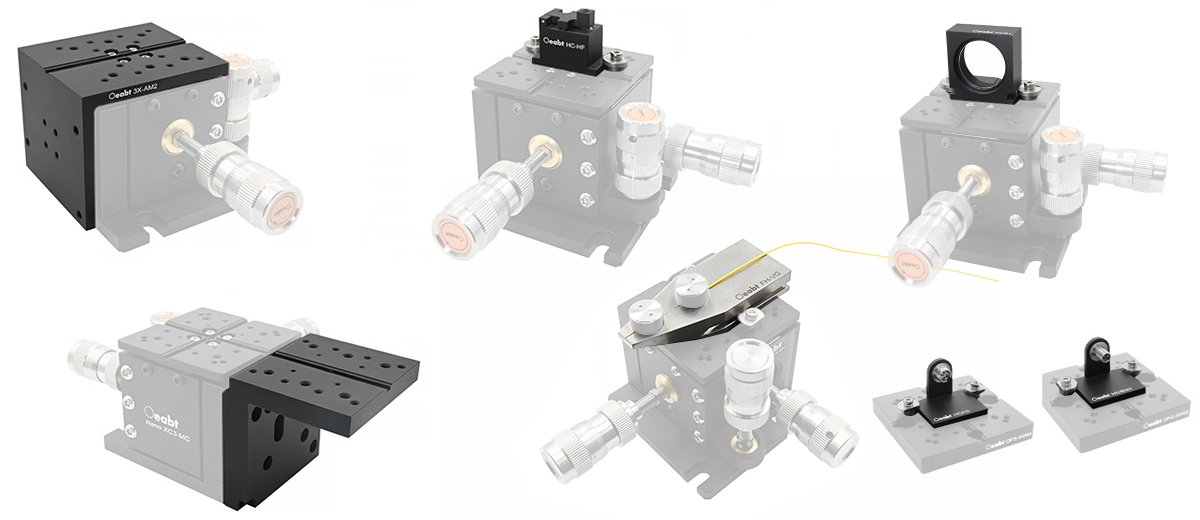

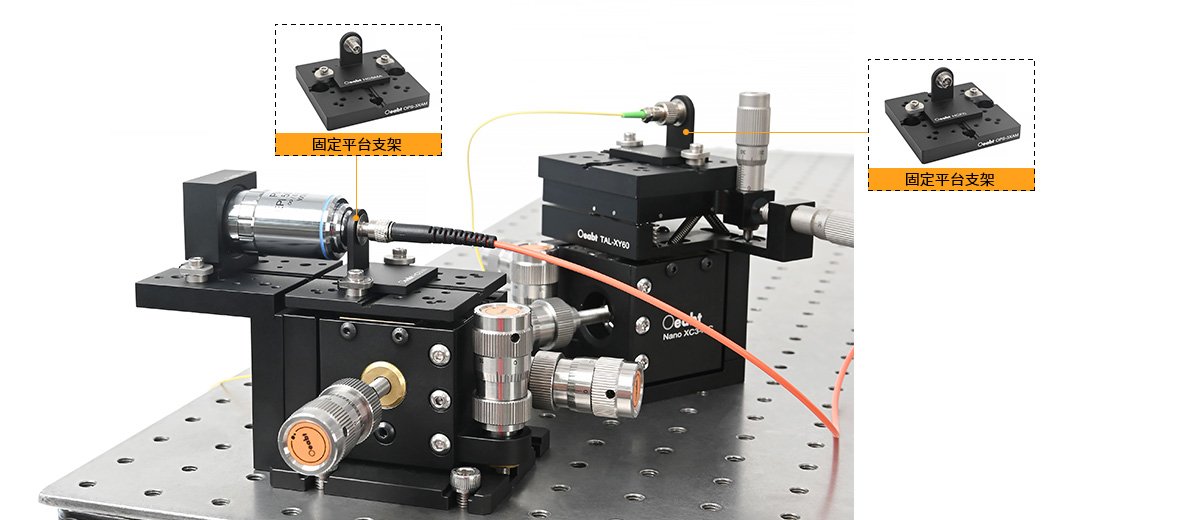

固定平台支架
型号	3X-AM
规格	56.062.562.5mm
螺纹类型	4处M2，8处M3，7处M4，8处Ø3.5mm沉头孔
重量	169.1g
材质	7075铝合金

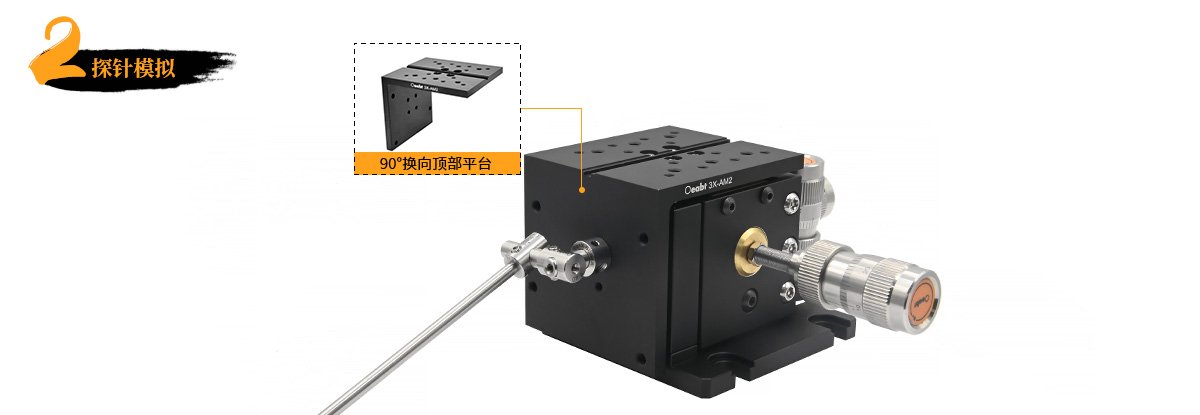

90°换向顶部平台
型号	3X-AM2
规格	68.060.058.5mm
螺纹类型	16处M3，11处M4，4处Ø3.2mm沉头孔，
重量	93.0g
材质	7075铝合金

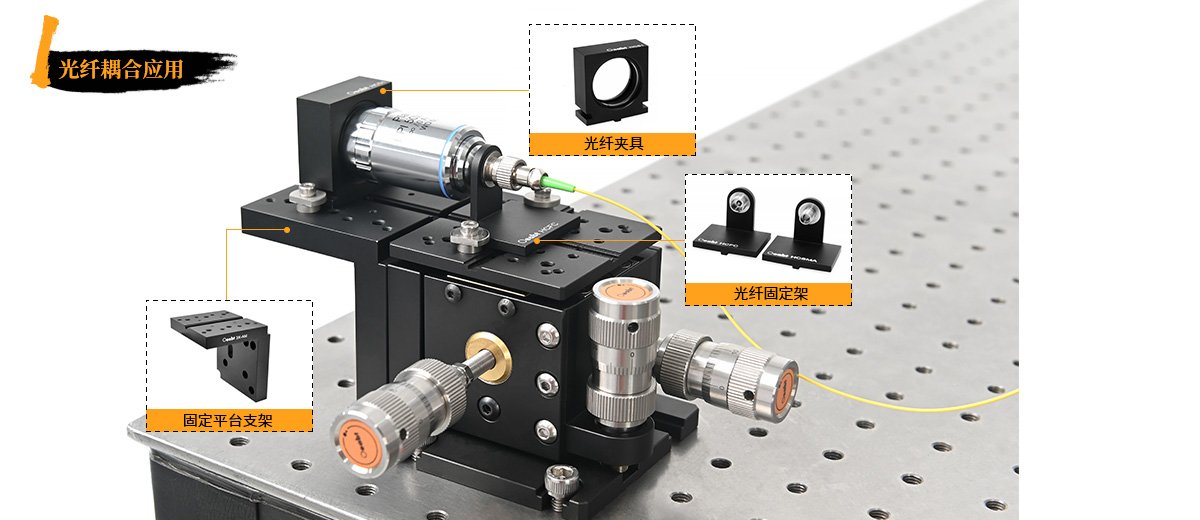

光纤夹具
型号	HCS1
规格	32.113.435.0mm
螺纹类型	SM1（1.035”-40）内螺纹
重量	22.8g
材质	7075铝合金

光纤固定架
型号	HCFC	HCSMA
规格	32.025.126.6mm
接口类型	FC，宽键槽2.2 mm	SMA
重量	10.7g	10.9g
材质	7075铝合金

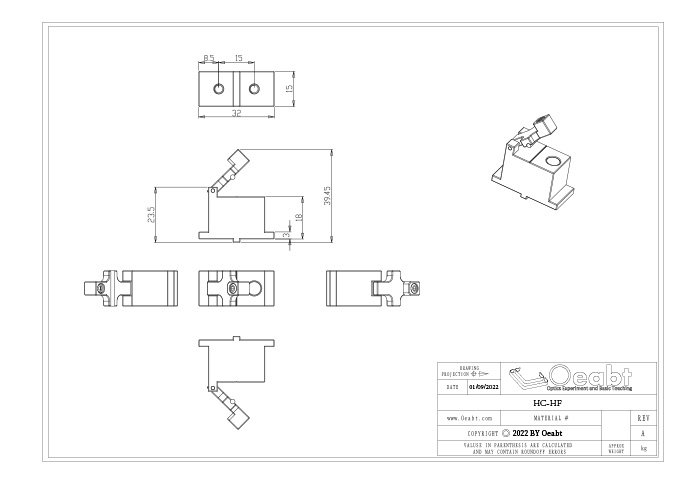

祼光纤夹具
型号	HC-HF
规格	32.015.027.8mm
夹持直径	Ø150-341μm
螺孔类型	2处M4
重量	21.5g
材质	7075铝合金

Additional information

型号	Nano XC3-MA, Nano XC3-MB, Nano XC3-MC, 3X-AM, 3X-AM2, HCS1, HCFC, HCSMA, HC-HF, FH-VG
