TSX-LE系列 线性位移台
• 线性行程范围：TSX-LE-B（25mm），TSX-LE-C（16mm）； • 配置测微头：驱动螺距0.5mm，分度10μm； • 配置差分尺：驱动螺距0.5mm，分度10μm；精调一圈50μm，精度1μm；
描述

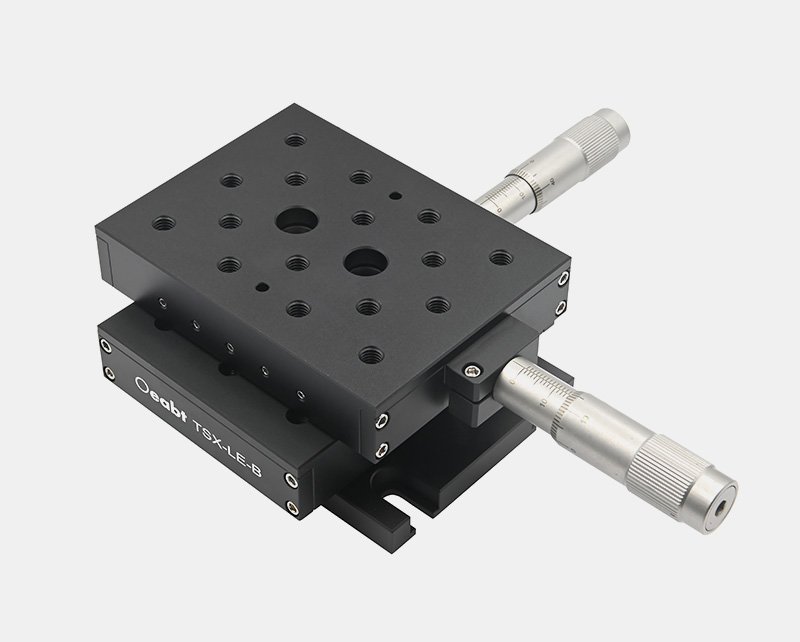

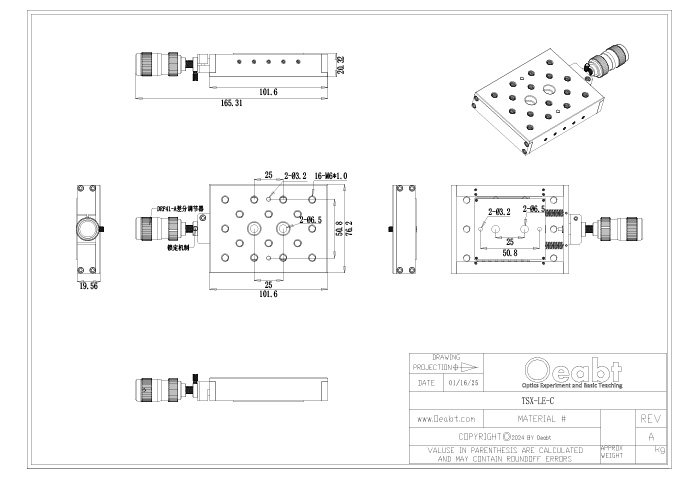

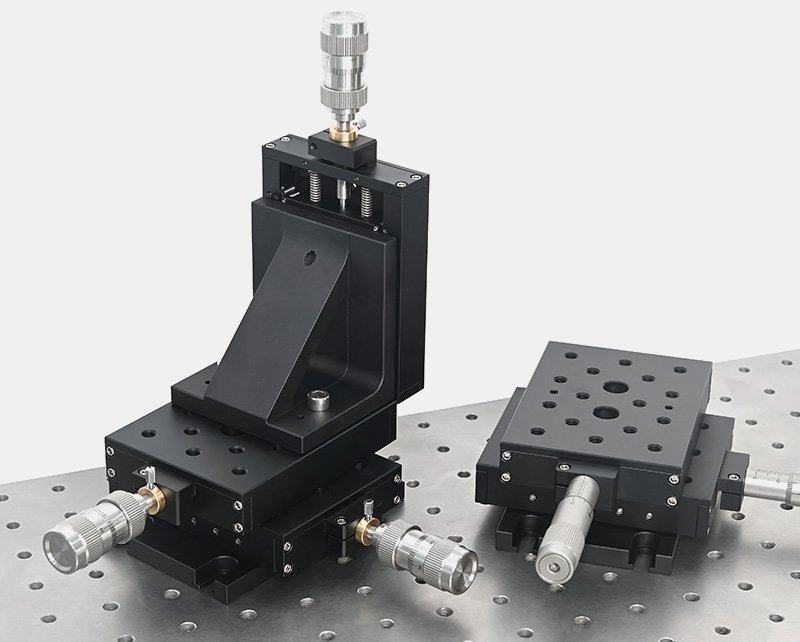

TSX-LE系列位移台采用硬化不锈钢线性轴承，提供单轴线性运动用于平移应用。
|
型号 |
TSX-LE-B |
TSX-LE-C |
|
规格 |
189.0*76.2*20.3mm |
189.0*76.2*20.3mm |
|
驱动方式 |
SM25测微头 |
DRP41-A差分调节器 |
|
粗调行程 |
25mm，0.5mm/圈，分度10μm |
16mm，0.5mm/圈 |
|
精调行程 |
/ |
300μm，50μm/圈，精度1μm |
|
理论精度 |
10μm |
＜1μm |
|
重量 |
426.3g |
434.2g |
|
台面尺寸 |
101.6*76.2mm |
|
行程范围 |
25mm |
|
螺孔类型 |
上面板：M6*16处、M6*2处（沉头孔）；底面板：M6*2处（沉头孔） |
| 负载能力 |
水平负载25kg，垂直负载2.5kg |
| 材质 | 7075铝合金 |

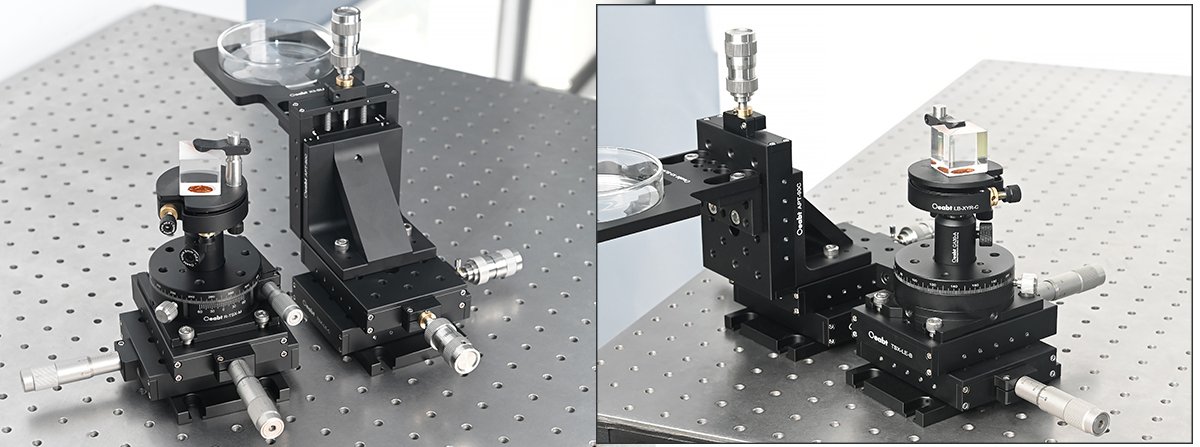

其他信息
| 型号 | TSX-LE-B, TSX-LE-C, APT-90C, BASE-P2 |
|---|---|
| 材质 | 7075铝合金 |
| 螺纹类型 | M6*2处、M6*4处（沉孔槽）, 上面板：M6*16处、M6*2处（沉头孔）；底面板：M6*2处（沉头孔）, 侧端面：M6*4处， 底端面：M6*2处（沉孔） |
| 位移轴 | / |
| 最大位移行程 | /, 25mm |
| 耐载荷 | / |
