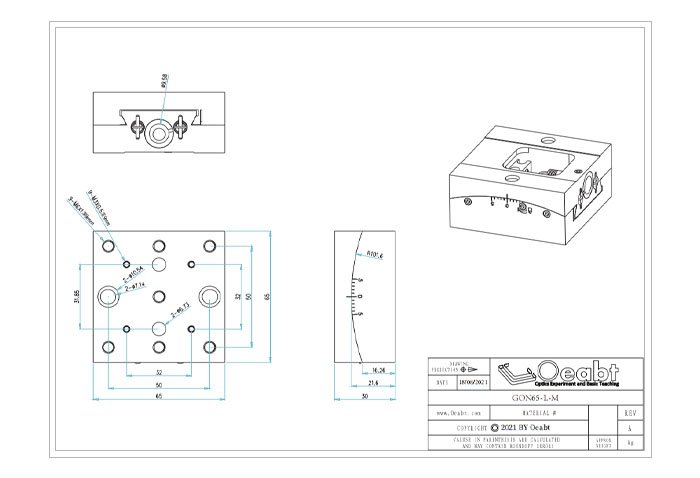

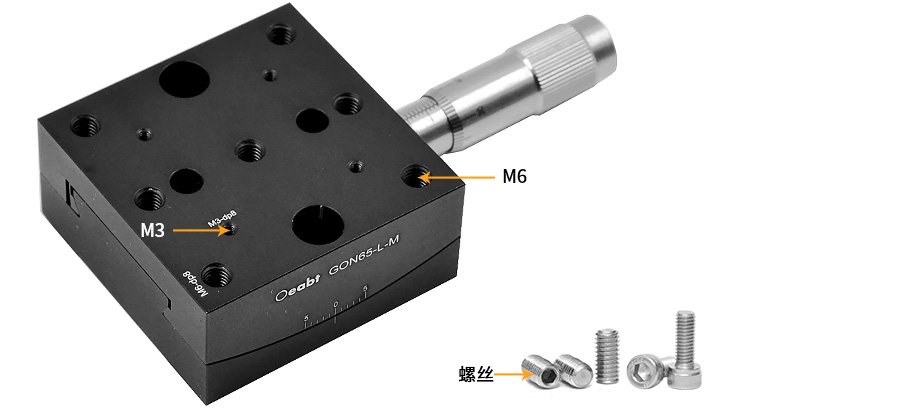

GON65-L-M 角度位移台
• 绕虚拟点的纯旋转运动； • 边缘有分度为1°的标记； • 无反冲弹簧负载设计，可拆卸互换多种执行机构；
描述

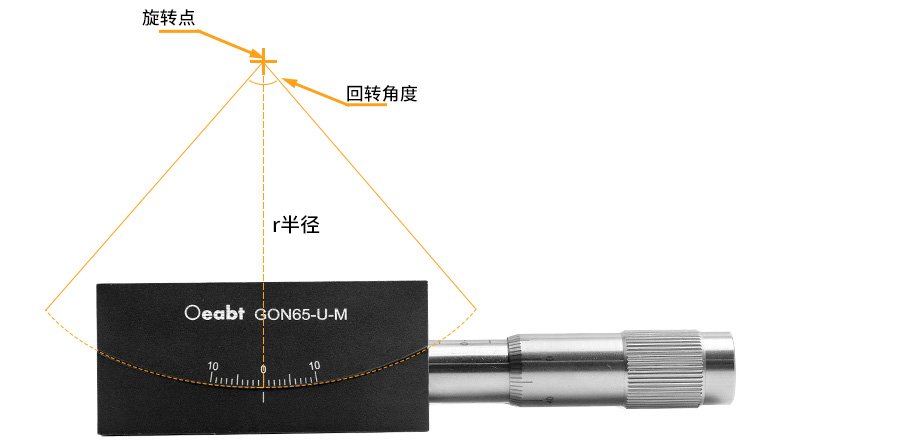

GON65系列角度位移台是用来在小角度范围内精确旋转物体的装置，它绕着空间中的一个固定点进行旋转。GON65系列测角旋转台使用驱动器驱动的精密燕尾滑块和弹簧加载，以减少类似蜗轮驱动平台中常见的反冲。弹簧加载设计具有可互换执行机构的额外优势，允许从各种执行机构如精密调整螺钉、差动千分尺或电动执行机构中选择调整灵敏度。
其他信息

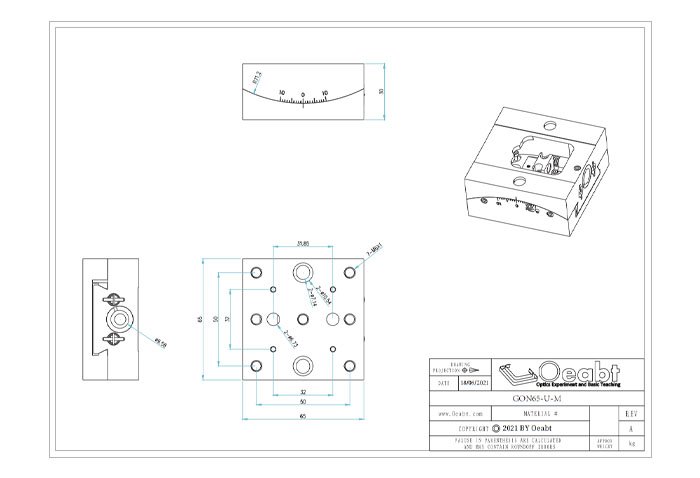

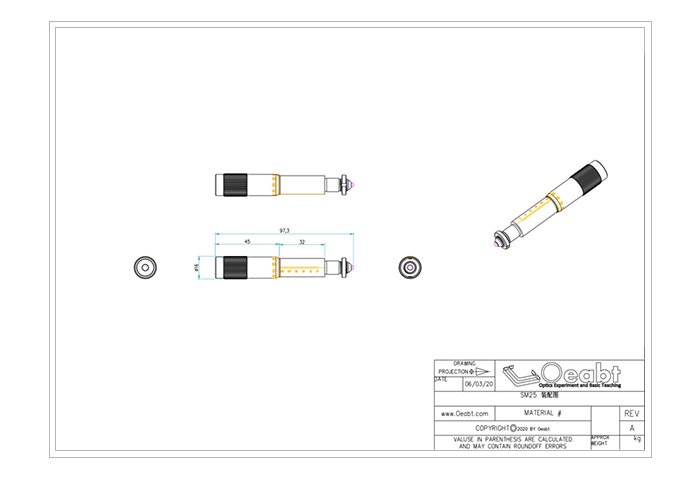

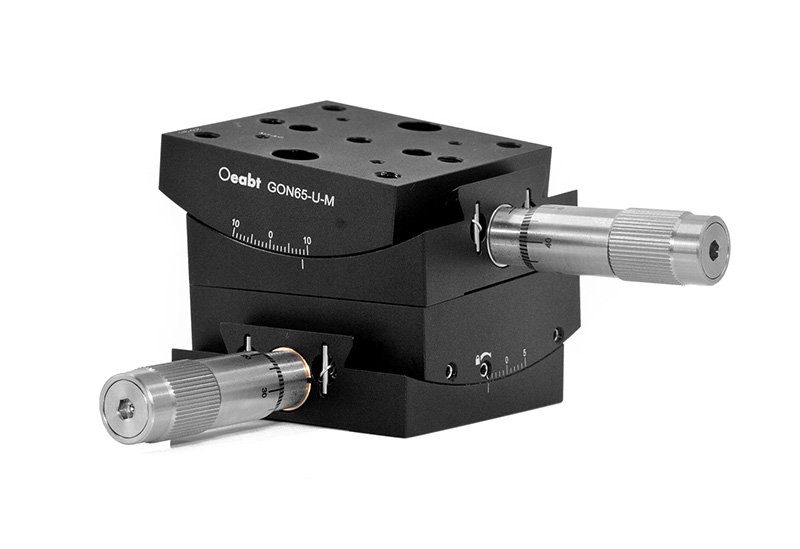

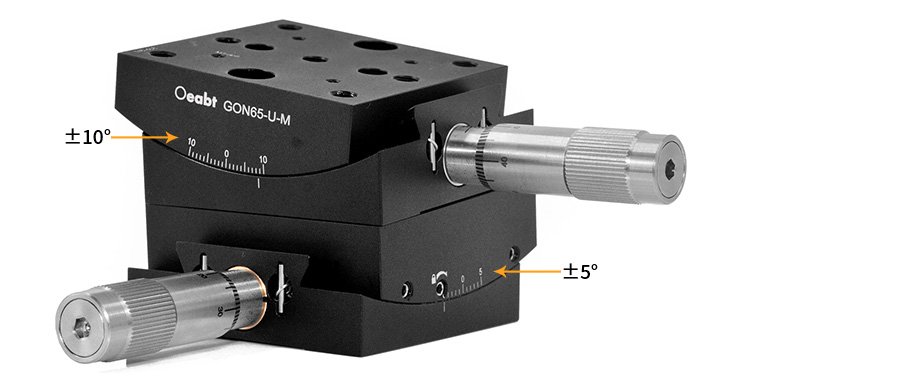

| 型号 | GON65-L-M, GON65-U-M, SM25 |
|---|---|
| 材质 | #304不锈钢, 7075铝合金 |
| 螺纹类型 | M6/M3, 调节螺纹：50.8TPI；驱动螺距：0.5mm |
| 位移轴 | /, θ轴 |
| 最大位移行程 | ±10°, ±5°, 25mm |
| 耐载荷 | 45N, 轴向负载：102N |
