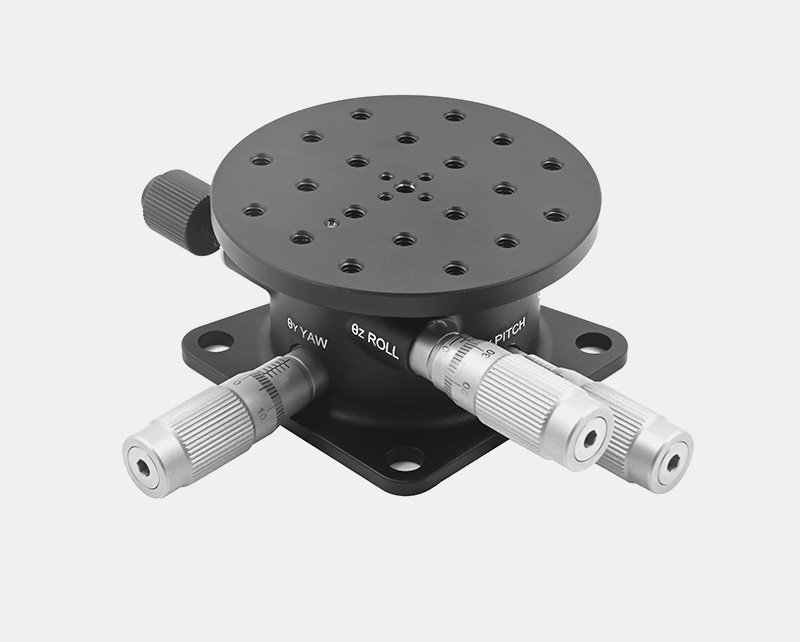

TAP-TR 倾斜旋转位移台
$883.00

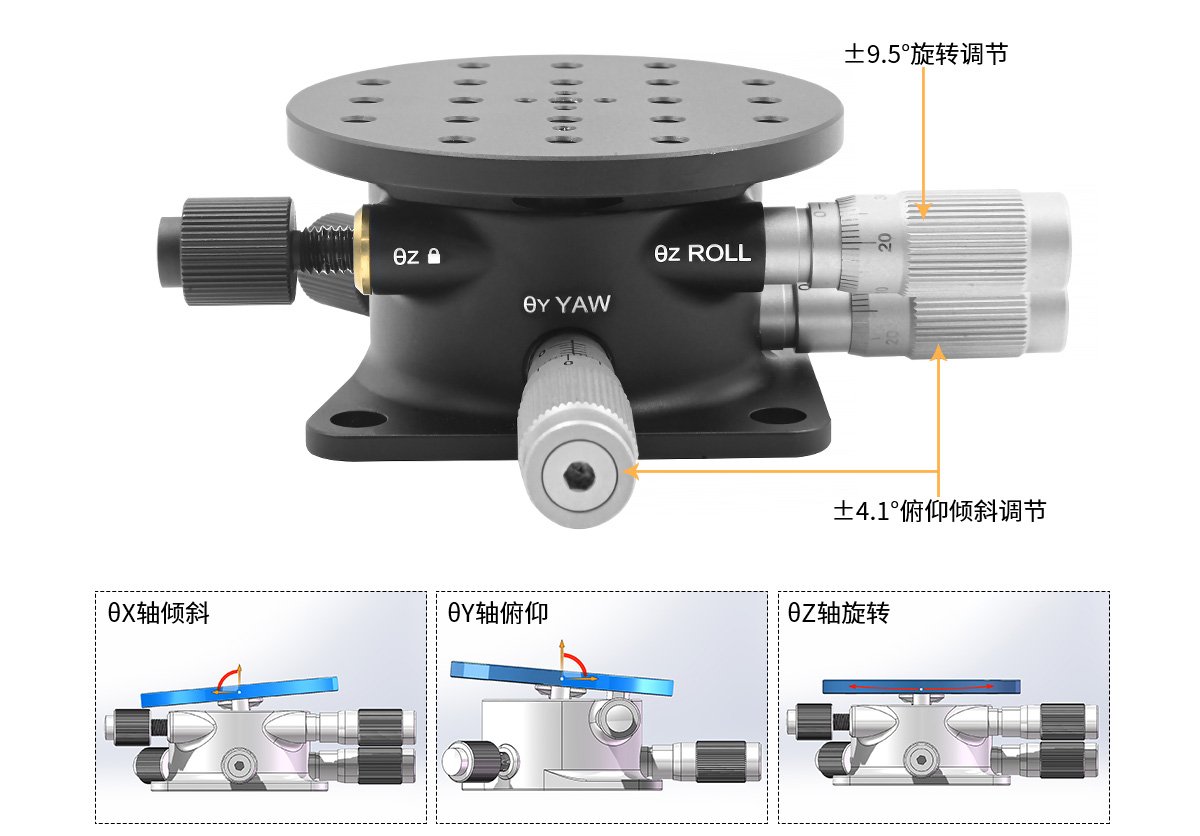

• 测微头控制仰俯、倾斜和旋转； • 调节范围：仰俯倾斜±4.1°，旋转±9.5°； • 台面高度：37.5mm；
Description

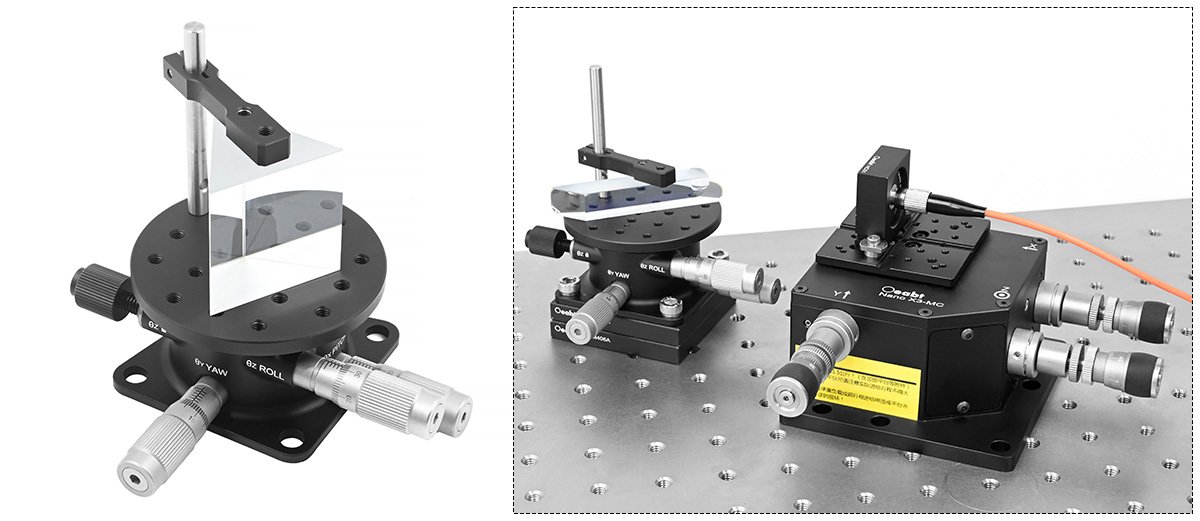

TAP-TR倾斜旋转位移台可实现±4.1°的俯仰、倾斜调节以及±9.5°的旋转调节。配置SM13测微头控制俯仰、倾斜和旋转，分度值为10µm。转动一圈测微头可实现1.85°（分辨率0.037°）的仰俯倾斜调节和1.7°/转（分辨率0.034°）的旋转调节。
| 型号 | TAP-TR |

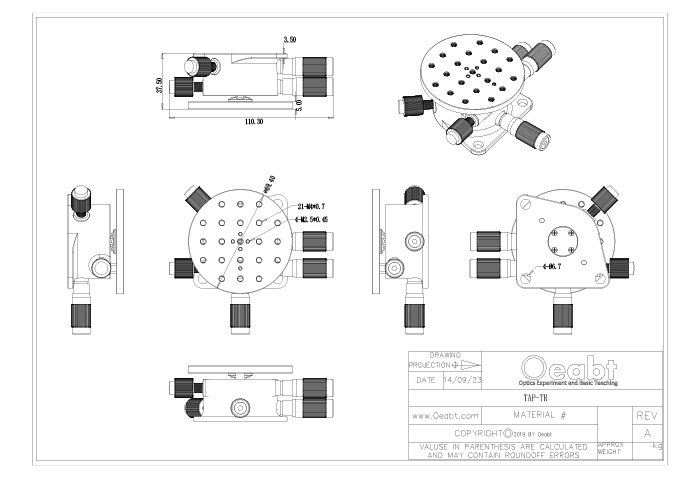

| 规格 | Ø70.0*37.5mm（不含测微头） |
| 调节范围 | 仰俯倾斜：±4.1°，精度1.85°/圈，分辨率0.037；旋转：±9.5°，精度1.7°/圈，分辨率0.034°; |
| 螺孔类型 | M4*21处，M6*3处（通孔） |
| 负载能力 | 1kg |
| 重量 | 318.9g |
| 材质 | 7075铝合金 |
Additional information
| 型号 | TAP-TR |
|---|---|
| 材质 | 7075铝合金 |
| 螺纹类型 | M4*21处，M6*3处（通孔） |
| 位移轴 | X,Y,Z轴 |
| 最大位移行程 | / |
| 耐载荷 | / |
