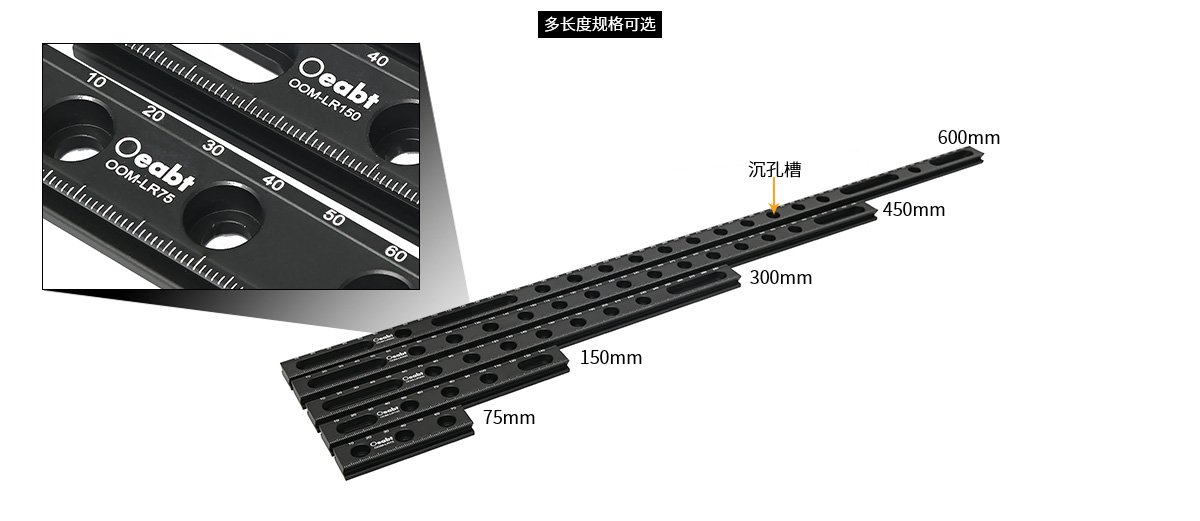

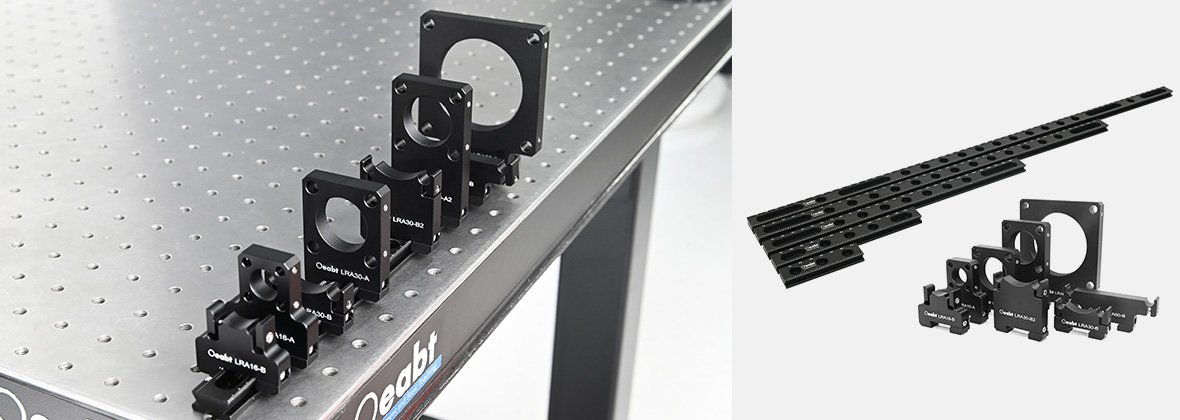

OOM-LR系列 小型燕尾导轨

型号

规格

沉孔类型

重量

材质

OOM-LR75

75*19*9.5mm

M6*3处（沉孔）

24.8g

铝合金

OOM-LR150

150*19*9.5mm

M6*3处(沉孔)，Ø6.6*12.5mm*2处

45.7g

OOM-LR300

300*19*9.5mm

M6*7处(沉孔)，Ø6.6*37.5mm*2处

87.5g

OOM-LR450

450*19*9.5mm

M6*13处(沉孔)，Ø6.6*37.5mm*2处

137.2g

OOM-LR600

600*19*9.5mm

M6*13处(沉孔)，Ø6.6*37.5mm*2处，Ø6.6*50mm*2处

170.0g

型号

规格

沉孔类型

重量

材质

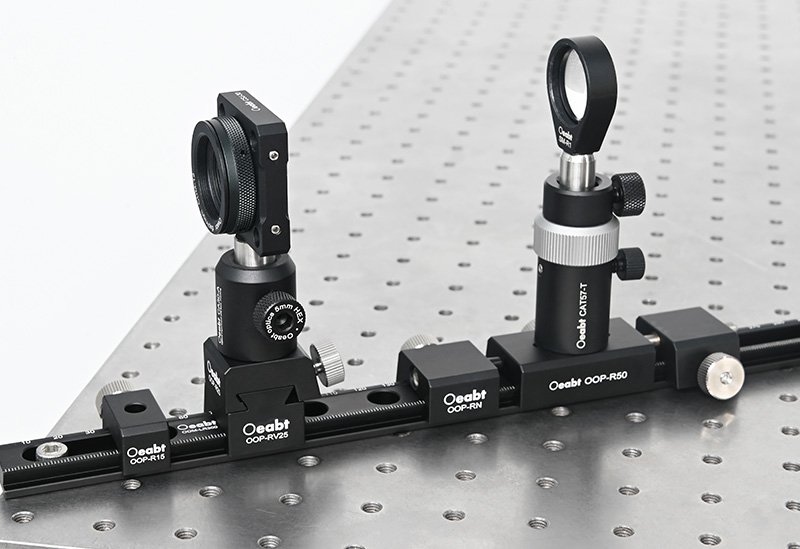

OOP-R15

39.6*15*17.8mm

M6*1处（沉孔）

21.3g

铝合金

OOP-R25

39.6*25*17.8mm

M6*1处（沉孔）

30.6g

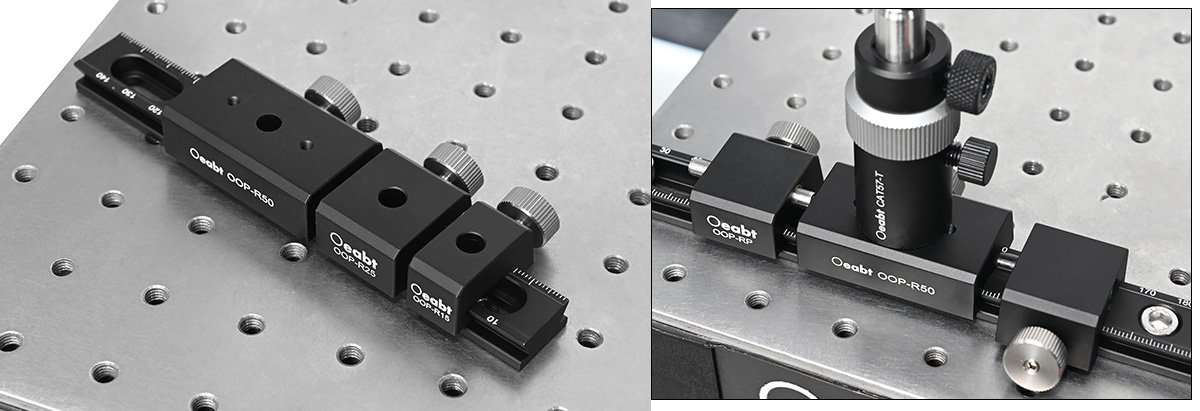

OOP-R50

39.6*50*17.8mm

M6*1处（沉孔），M4*2处

53.5g

型号

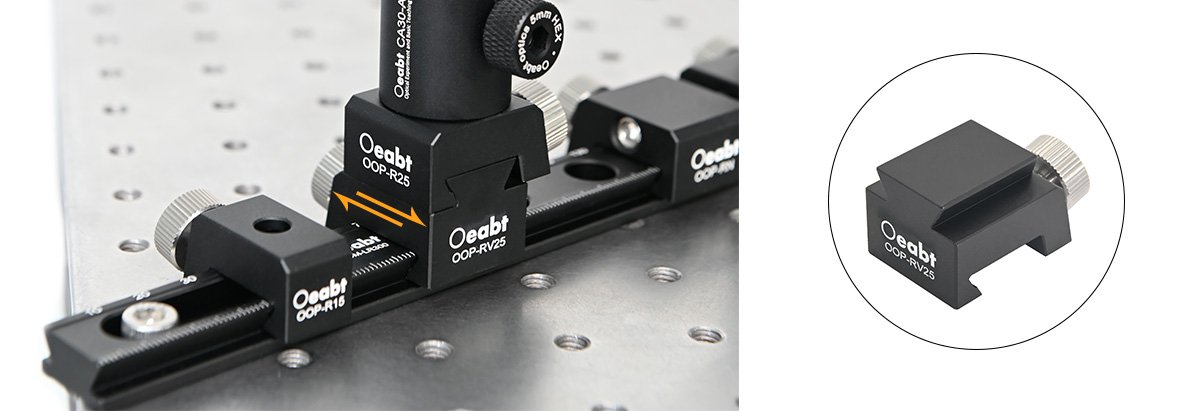

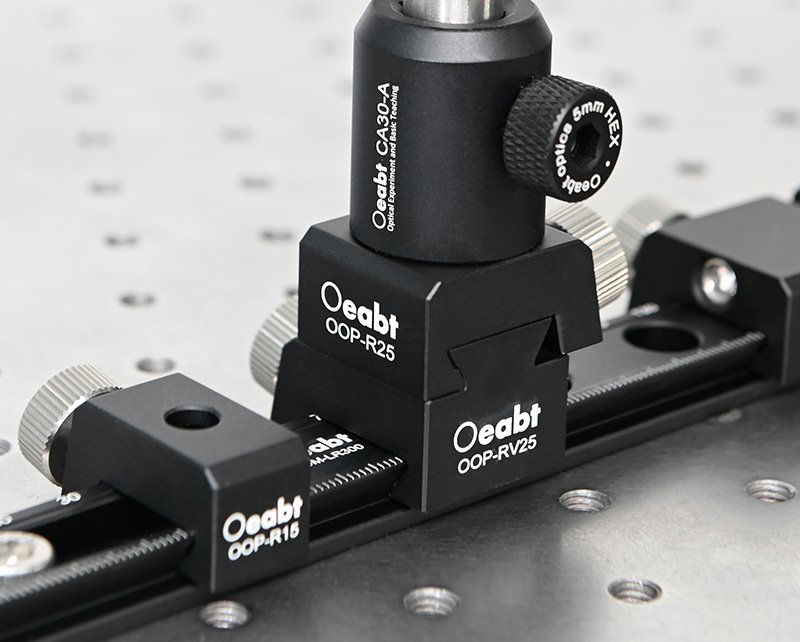

OOP-RV25

规格

39.6*25*21.8mm

燕尾表面

24.6*18mm

重量

38.8g

材质

7075铝合金

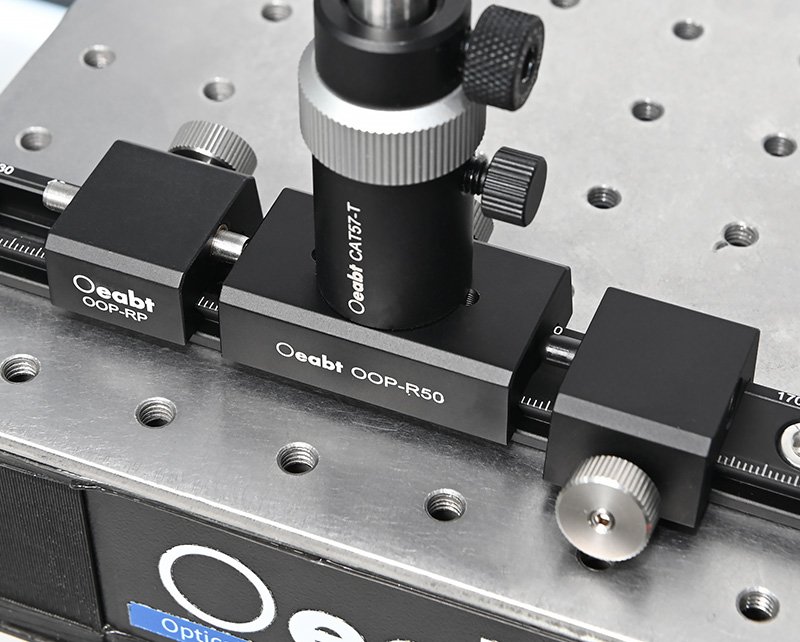

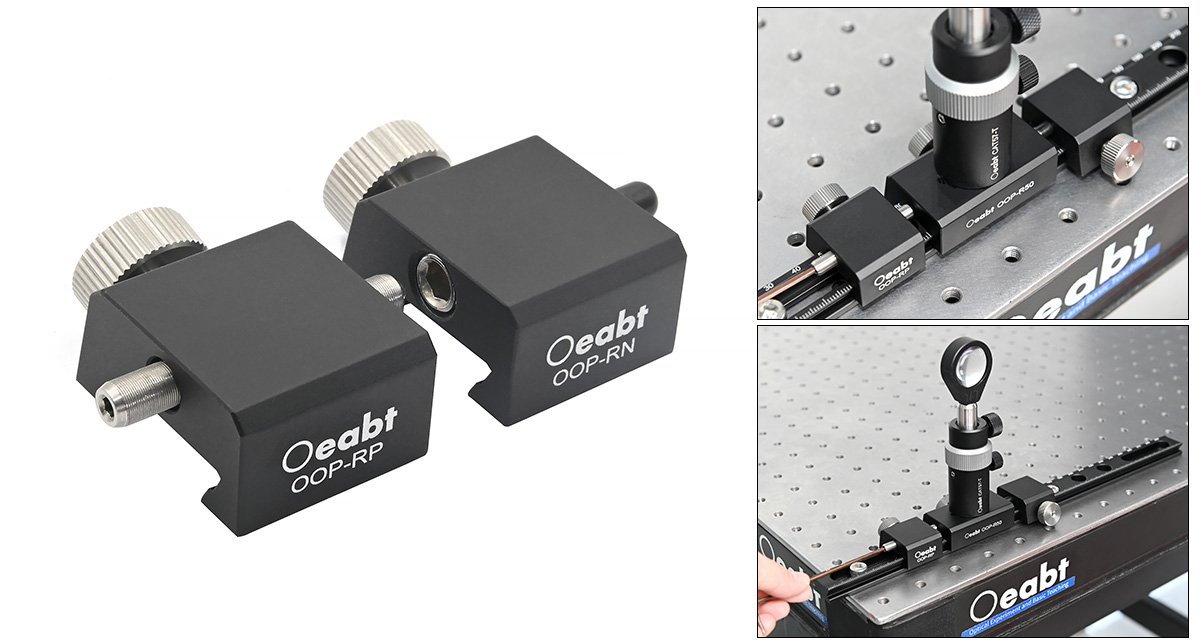

型号

OOP-RP

OOP-RN

规格

31.6*38.3*17.8mm

31.6*32.5*17.8mm

调节螺丝

M5*0.25，L= 36.6mm

弹簧柱塞

重量

36.4g

31.3g

材质

7075铝合金

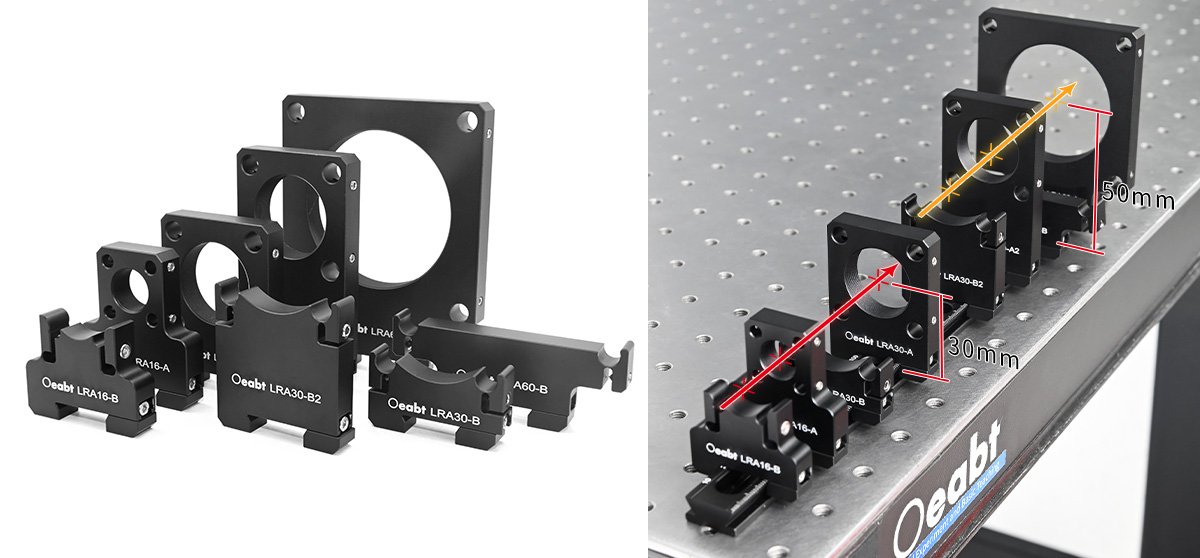

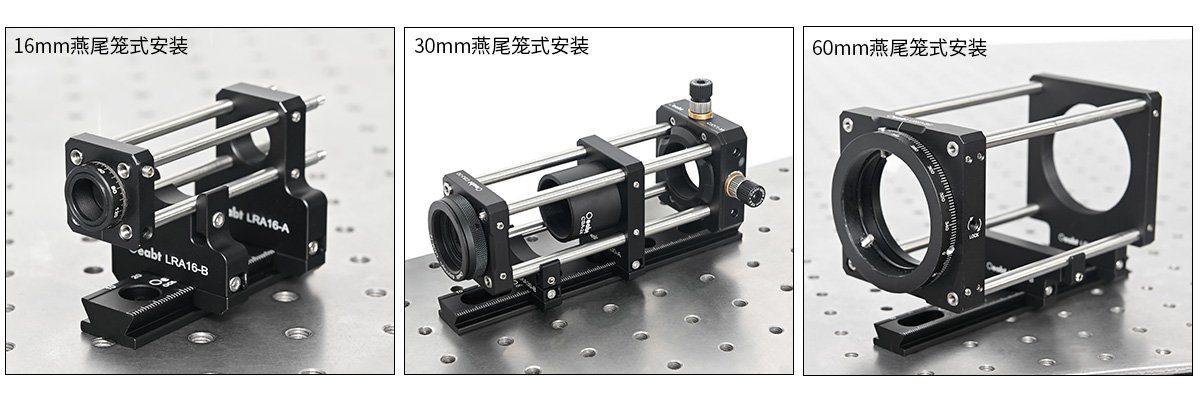

16mm燕尾笼板座

型号

LRA16-A

LRA16-B

规格

40.6*48.0*8.9mm

40.6*31.8*8.9mm

中心孔径

SM05（0.535”-40）内螺纹

/

光轴高度

30mm

30mm

通孔间距

Ø4.02mm*4处，间距16mm

Ø4.02*2处，间距16mm

重量

30.1g

20.0g

材质

7075铝合金

30mm燕尾笼板座

型号

LRA30-A

LRA30-A2

LRA30-B

LRA30-B2

规格

40.6*55.8*8.9mm

40.6*75.8*8.9mm

40.6*23.2*8.9mm

40.6*43.1*8.9mm

中心孔径

SM1（1.035”-40）内螺纹

/

光轴高度

30mm

50mm

30mm

50mm

通孔间距

Ø6.02mm*4处，间距30mm

Ø6.02mm*2处，间距30mm

重量

35.9g

55.3g

15.5g

34.9g

材质

7075铝合金

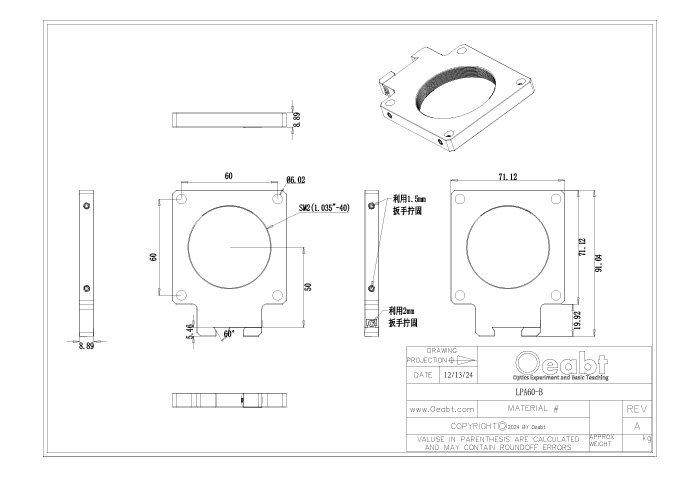

60mm燕尾笼板座

型号

LRA60-A

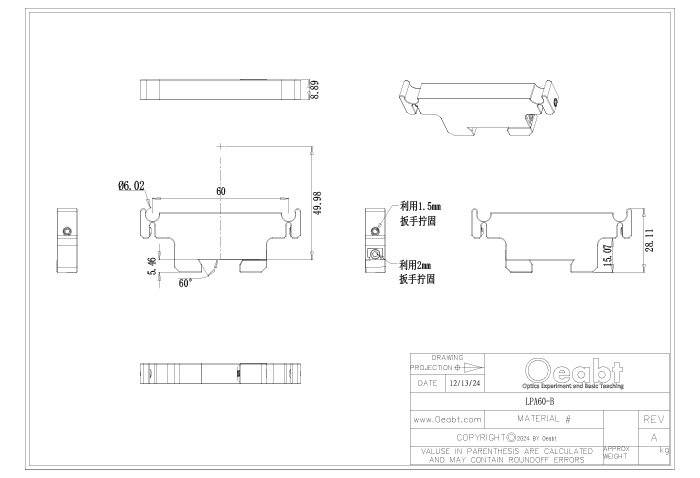

LRA60-B

规格

71.1*91.0*8.9mm

70.6*28.1*8.9mm

中心孔径

SM2（2.035”-40）内螺纹

/

光轴高度

50mm

50mm

通孔间距

Ø6.02mm*4处，间距60mm

Ø6.02mm*2处，间距60mm

重量

85.8g

30.0g

材质

7075铝合金
