OOM-L 系列 小型光学导轨

描述

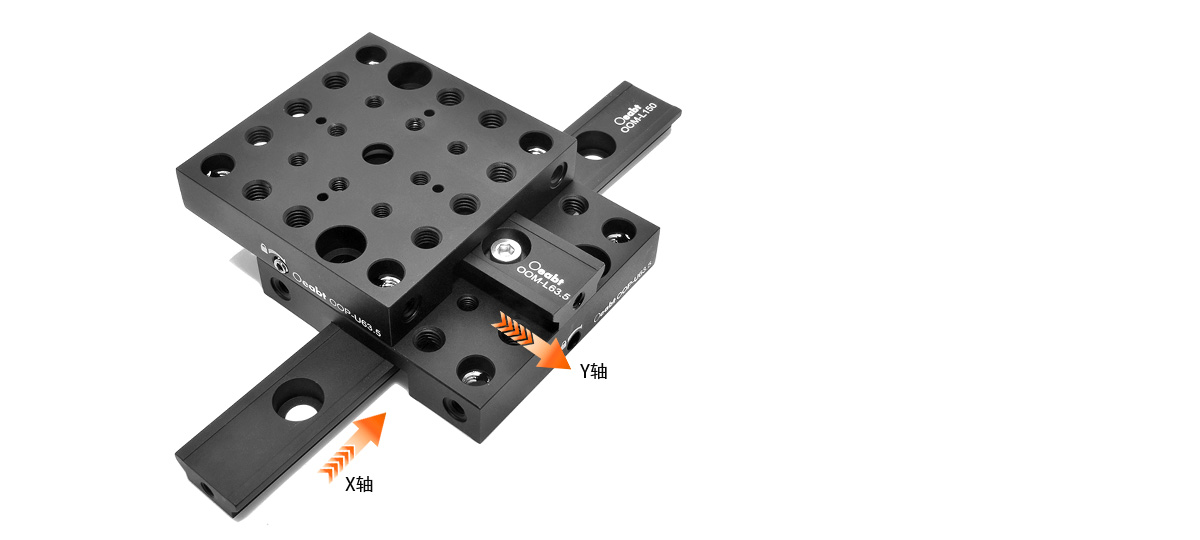

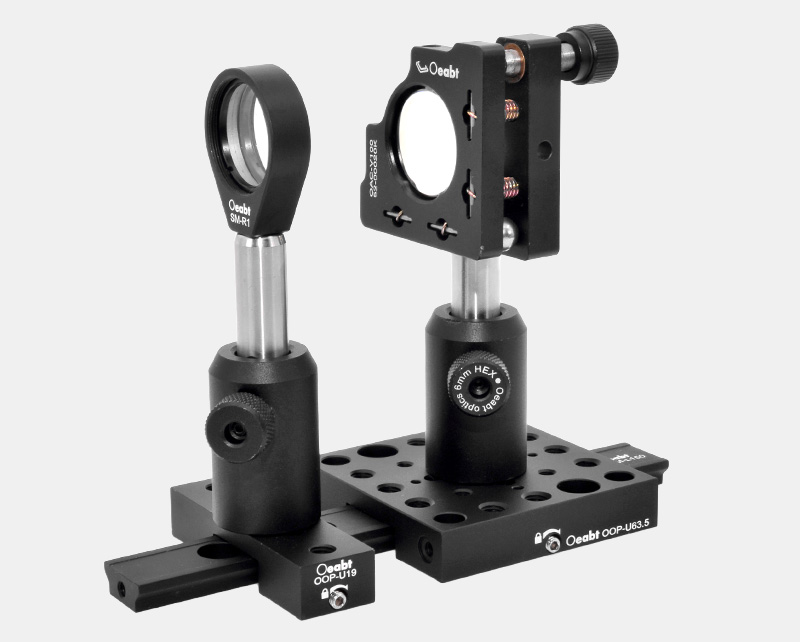

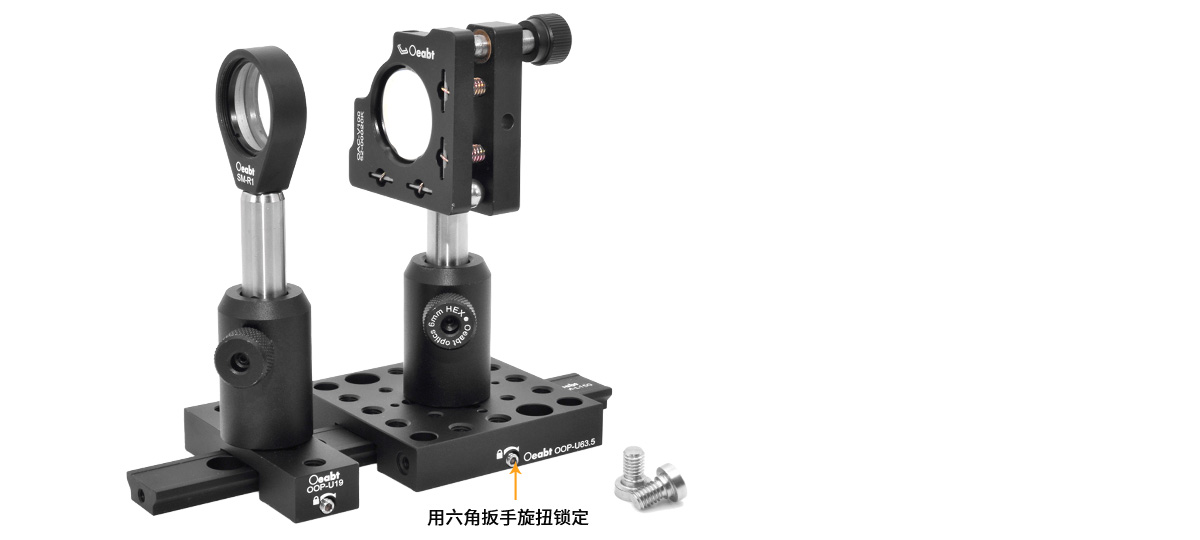

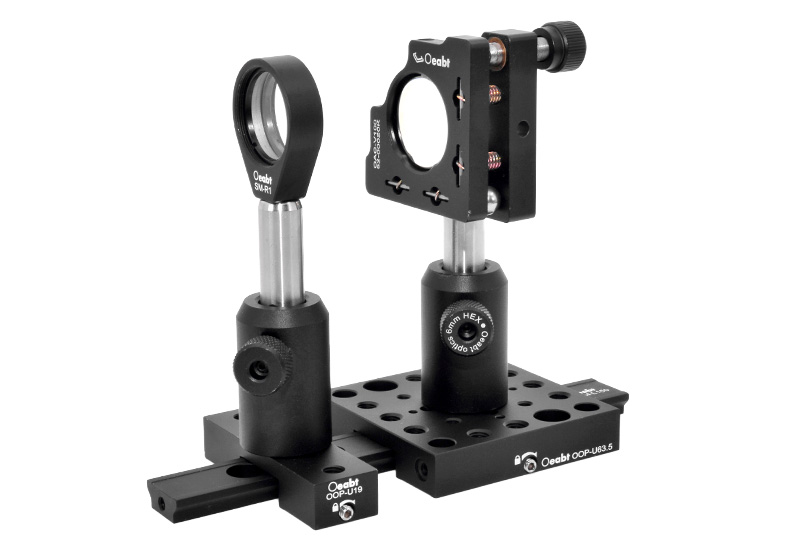

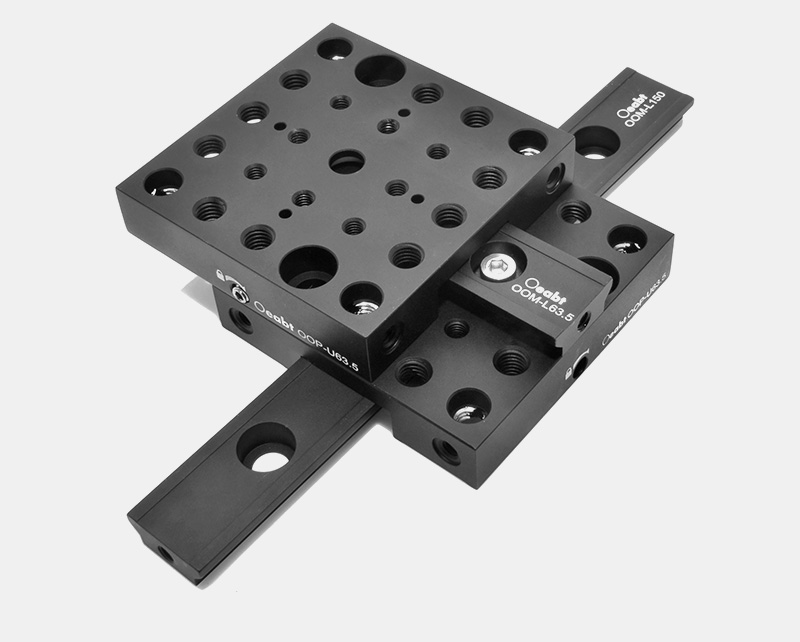

OOM-L系列光学导轨用于构建紧凑型组件，燕尾式安装表面可以安装我们的OOP-U系列卡入式导轨滑块，物体能沿着燕尾式安装表面固定在任何位置。导轨滑块表面具有螺纹孔，用于安装轻量型光机组件。一旦附接后, 导轨滑块可以实现在沿着导轨长度的任何位置处对光机械元件进行运动。

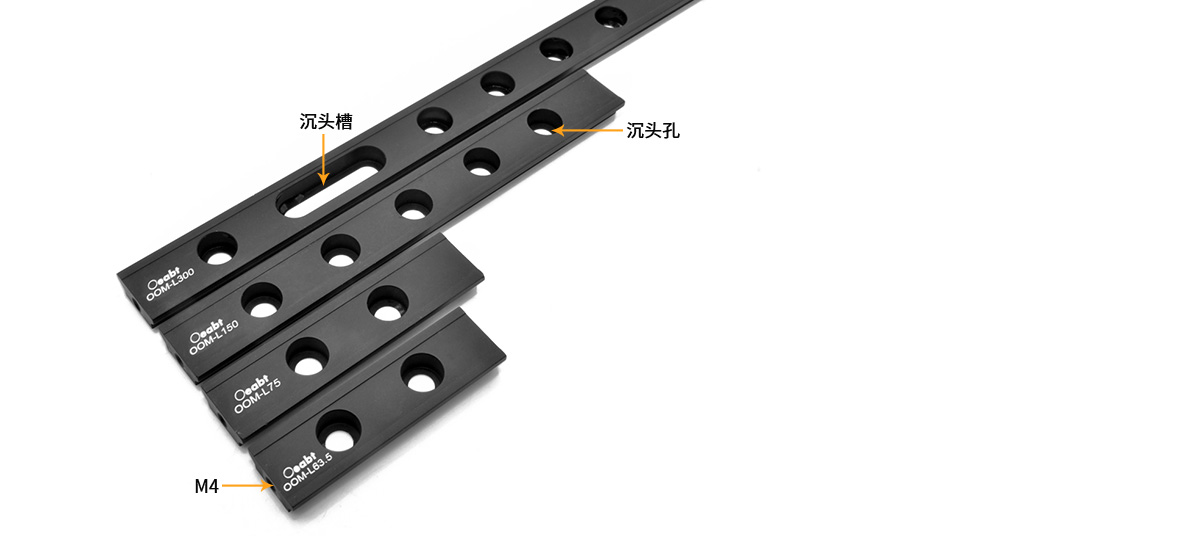

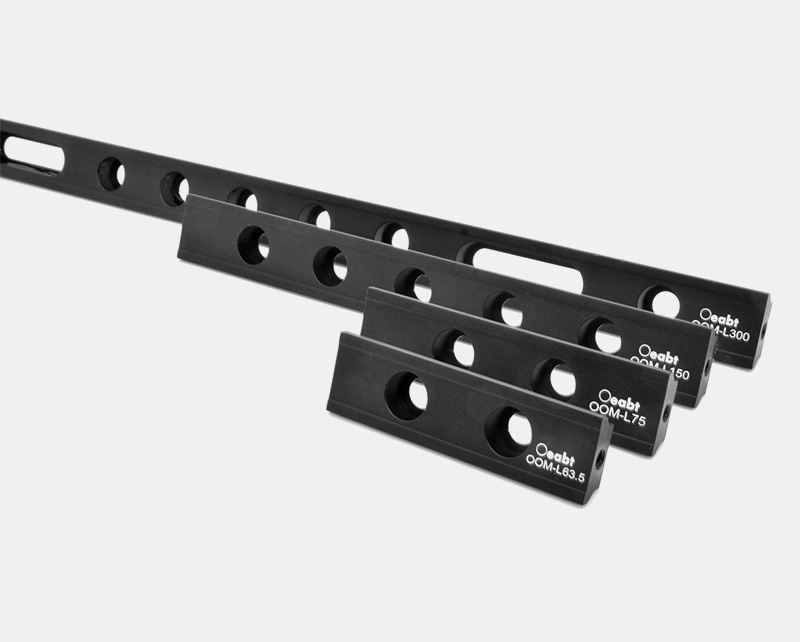

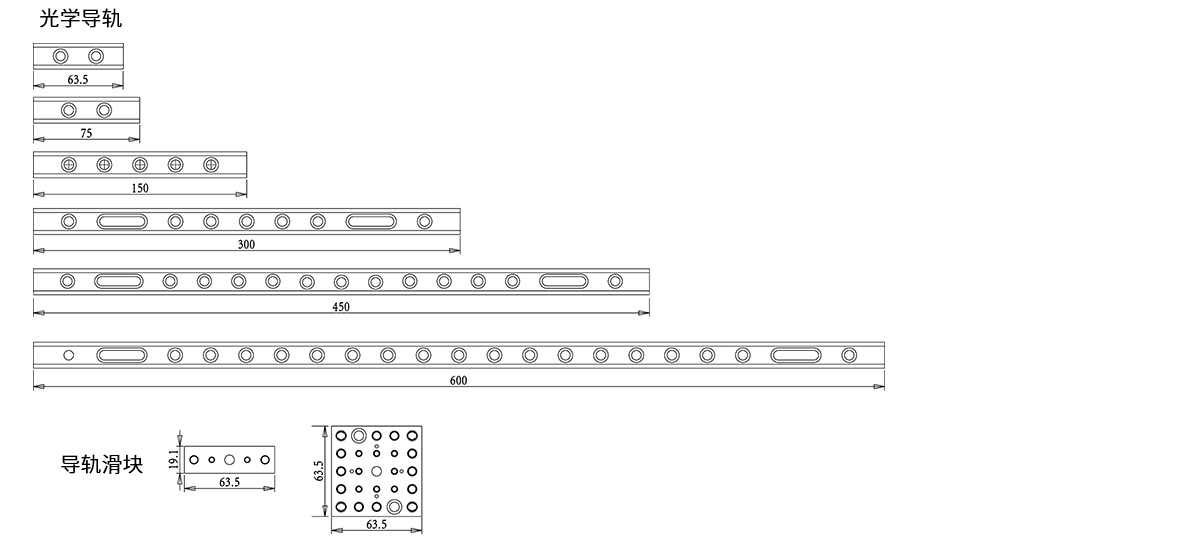

光学导轨
型号	参数信息
OOM-L63.5 | 规格: 63.5*18.1*7.0mm; 沉头孔:Ø6.5mm*2处; 重量:15.1g;
OOM-L75 | 规格: 75*18.1*7.0mm; 沉头孔:Ø6.5mm*3处; 重量:18.4g;

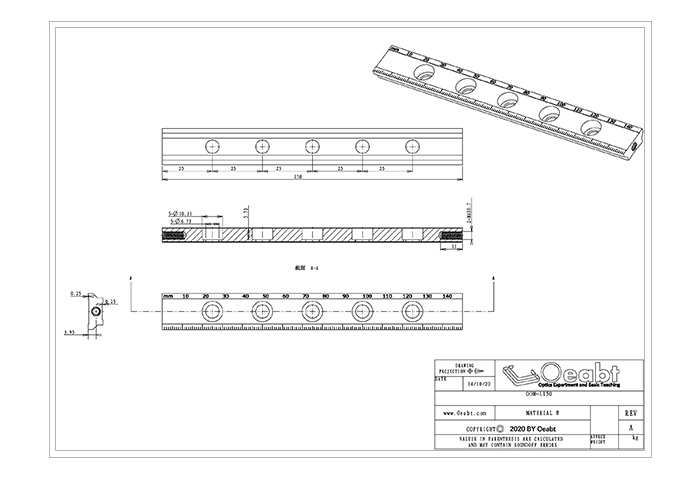

OOM-L150 | 规格: 150*18.1*7.0mm; 沉头孔:Ø6.5mm*5处; 重量:36.5g;
OOM-L300 | 规格: 300*18.1*7.0mm; 沉头孔:Ø6.5mm*7处,沉头槽:31.6mm*2处; 重量:65.5g;
OOM-L450 | 规格: 450*18.1*7.0mm; 沉头孔:Ø6.5mm*13处,沉头槽:31.6mm*2处; 重量:101.4g;
OOM-L600 | 规格: 600*18.1*7.0mm; 沉头孔:Ø6.5mm*19处,沉头槽:31.6mm*2处; 重量:136.8g;

导轨长度	公差数值
200-250mm	≤0.1mm
300-400mm	≤0.2mm
500-600mm	≤0.35mm
750-1000mm	≤0.5mm

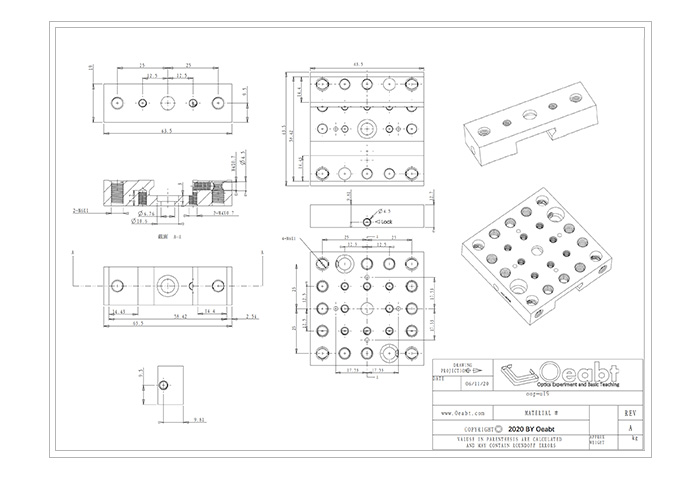

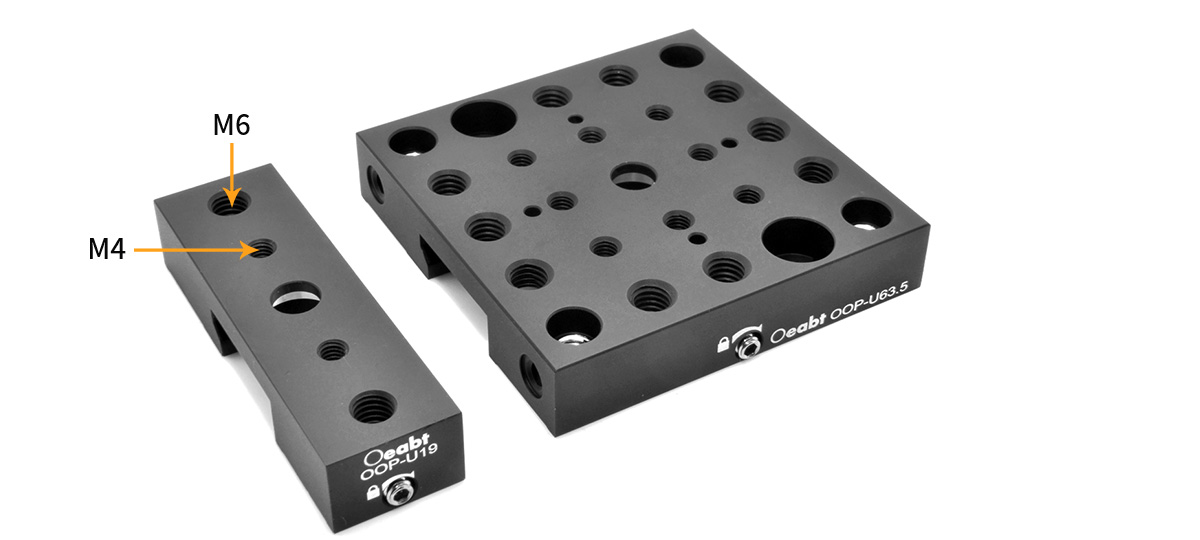

导轨滑块
型号	参数信息
OOP-U19 | 规格: 19*63.5*12.5mm; 台面螺纹:M6*2处,M4*2处,Ø6.5mm沉头孔*1;重量:30.0g;
OOP-U63.5 | 规格: 63.5*63.5*12.5mm; 台面螺纹:M6*15处,M4*8处,Ø6.5沉头孔*3;重量:88.9g;
