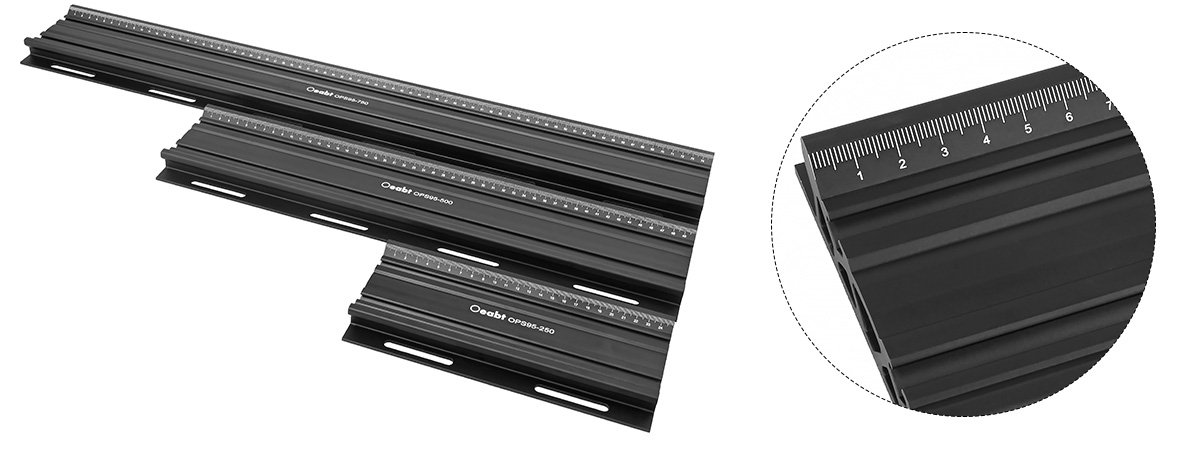

95mm重型单面导轨
• 外翼构成燕尾安装面，用于95mm构造导轨； • 沉头孔槽，用于固定到光学平台； • 导轨长度250-750mm可选；
描述

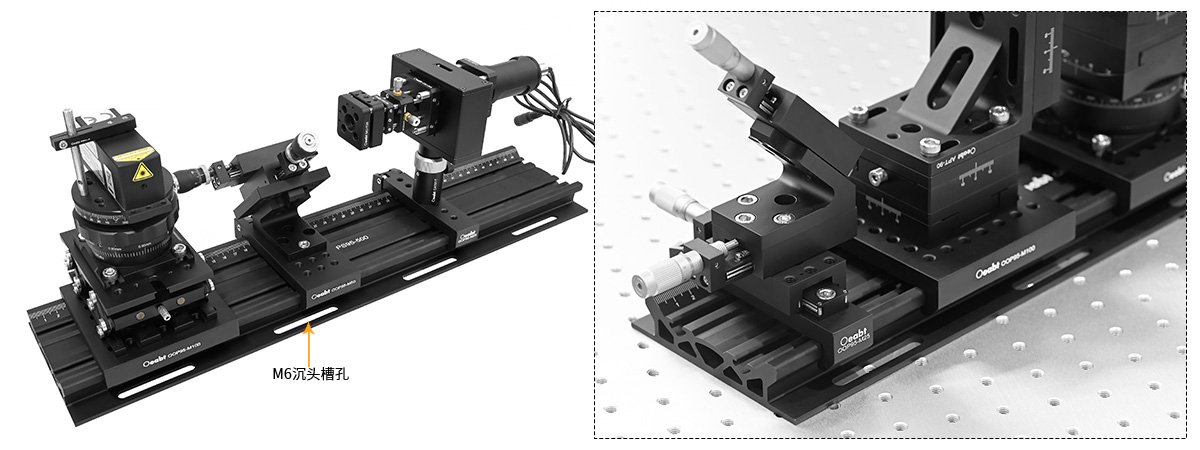

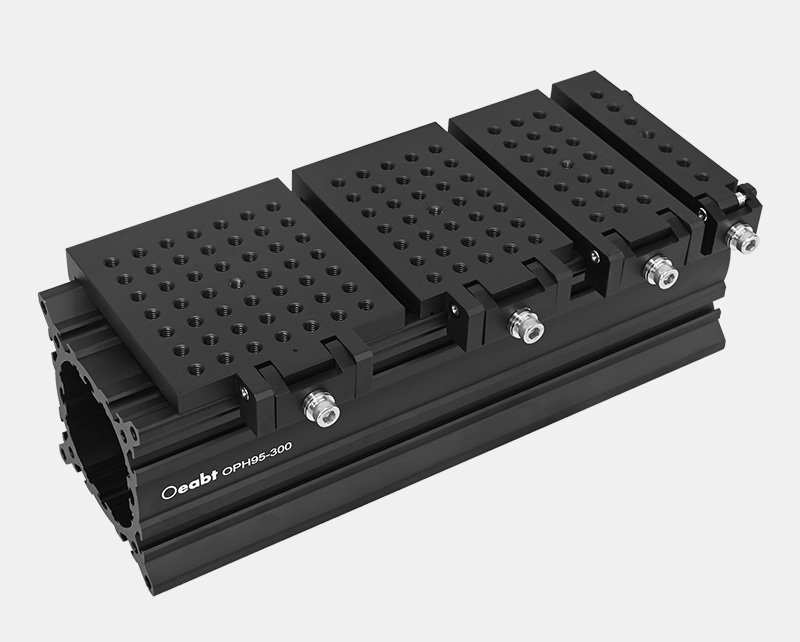

95mm的单面导轨与我们的OPH95系列四面导轨有相同的安装表面。导轨的每一边包含多处的沉头孔槽，可利用M6柱头螺丝将导轨安装在光学平台上。
| 95mm重型导轨 | ||||
| 型号 | 规格 | 重量 | 沉头槽 | 材质 |
| OPH95S-250 | 95*250*25.4mm | 755.6g | M6，50.8mm*4处 | 7075铝合金 |
| OPH95S-500 | 95*500*25.4mm | 1514.2g | M6，50.8mm*8处 | |
| OPH95S-750 | 95*750*25.4mm | 2274.3g | M6，50.8mm*12处 | |
| 导轨长度 | 公差数值 |
| 200-250mm | ≤0.1mm |
| 300-400mm | ≤0.2mm |
| 500-600mm | ≤0.35mm |
| 750-1000mm | ≤0.5mm |
其他信息

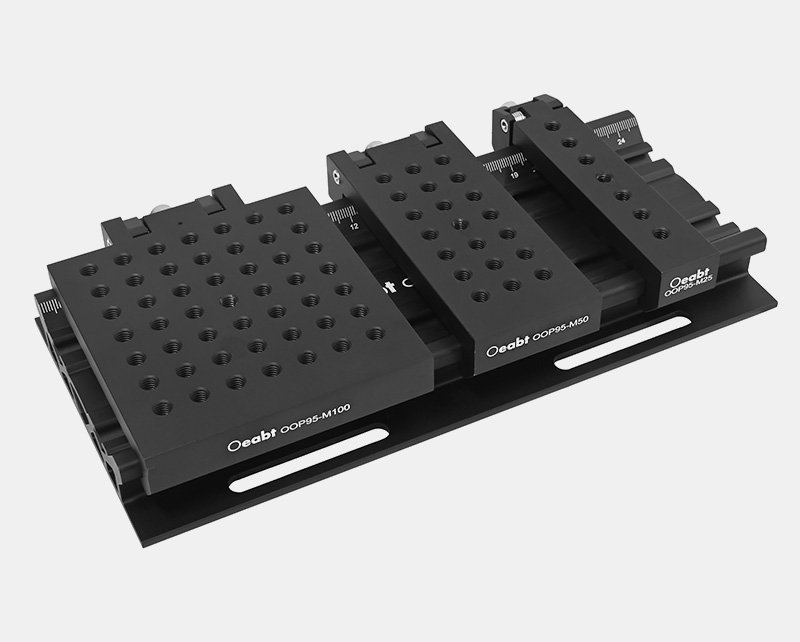

| 型号 | OPH95S-250, OPH95S-500, OPH95S-750, OOP95-M25, OOP95-M50, OOP95-M75, OOP95-M100, OOP95-M |
|---|---|
| 材质 | 7075铝合金 |
| 螺纹类型 | / |
| 安装孔直径 | / |
