PMB系列平台安装调整座

PMB系列平台安装调整座 - Image 2

PMB系列平台安装调整座 - Image 3

PMB系列平台安装调整座

Price range: $40.00 through $295.00

• 平台尺寸为25mm和50mm可选； • 兼容Ø0.5-2英寸的反射镜配件使用； • 角度范围: ±4°；

型号

Clear

SKU: N/A Category: 光学调整架

Description

与常规调整架相比，平台调整座的一大优势是能够固定与调整架相同尺寸或更大的光学元件。

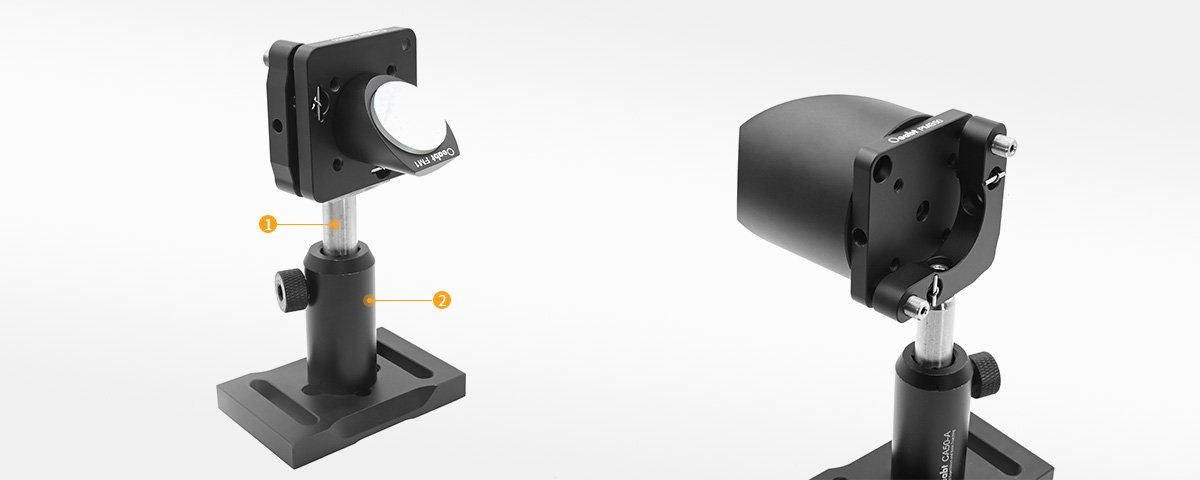

平台安装调整座
型号	PMB25	PMB50
规格	25.425.421.2mm	50.850.822.9mm
台面尺寸	24.6*24.6mm	49.3*49.3mm
中心安装孔	Ø6.5mm
角度范围	±4°，分辨率9.5mrad/rev
调节螺丝	M4*0.25	M6*0.35

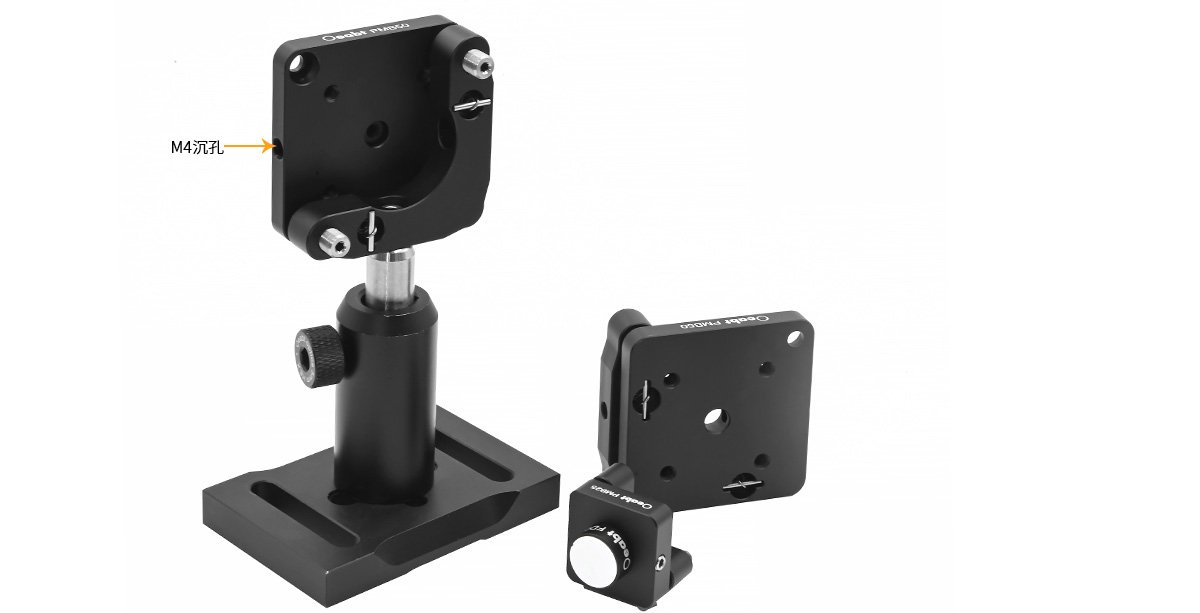

台面螺纹	/	M44处、M41处（沉头孔）
重量	19.6g	65.7g
材质	7075铝合金

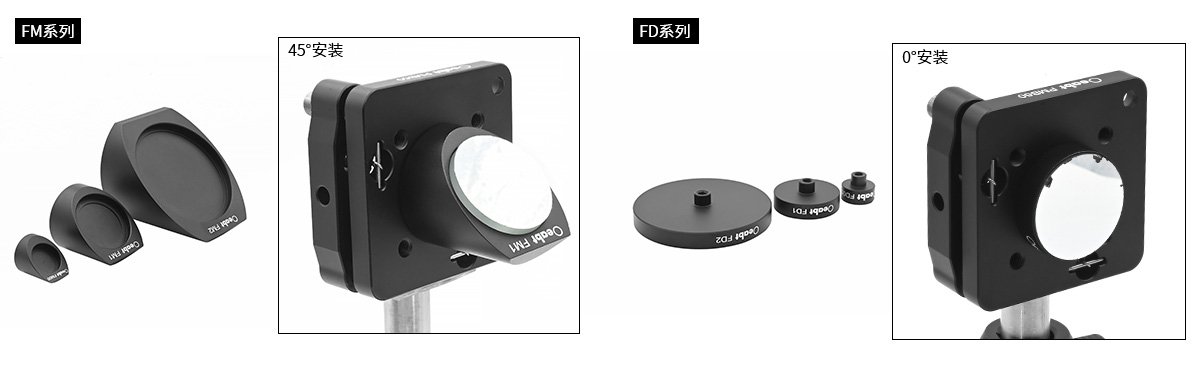

反射镜固定圆盘
型号	FD05	FD1	FD2
规格	Ø13.8*10.8mm	Ø26.5*10.9mm	Ø53.0*11mm
兼容尺寸	Ø0.5英寸	Ø1英寸	Ø2英寸
螺孔类型	M4*1处
重量	1.3g	3.1g	11.3g
材质	7075铝合金

45°反射镜固定座
型号	FM05	FM1	FM2
规格	Ø16.0*17.3mm	Ø28.5*34.7mm	Ø55.0*53.4mm
兼容尺寸	Ø0.5英寸	Ø1英寸	Ø2英寸
螺孔类型	M4*1处
重量	5.0g	30.0g	144.9g
材质	7075铝合金

Additional information

型号	PMB25, PMB50, FD05, FD1, FD2, FM05, FM1, FM2
材质	7075铝合金
螺纹类型	/, M44处、M41处（沉头孔）
安装孔直径	M4*1处, Ø6.5mm
