OPH95-V 重型导轨支架套件【垂直安装】
OPH95-V 重型导轨支架套件【垂直安装】 - 图片 2
OPH95-V 重型导轨支架套件【垂直安装】 - 图片 3

OPH95-V 重型导轨支架套件【垂直安装】

• 外翼构成燕尾安装面，四面相同； • 两侧有4个M6螺孔用于安装； • 导轨长度200-500mm可选；

本站提供产品信息与选型参考，不在线销售。把需要的型号加入询价单，填写联系方式后提交，我们会按数量与应用场景回复方案与报价。

查看询价单

产品编号：—

SKU： N/A 分类：

描述

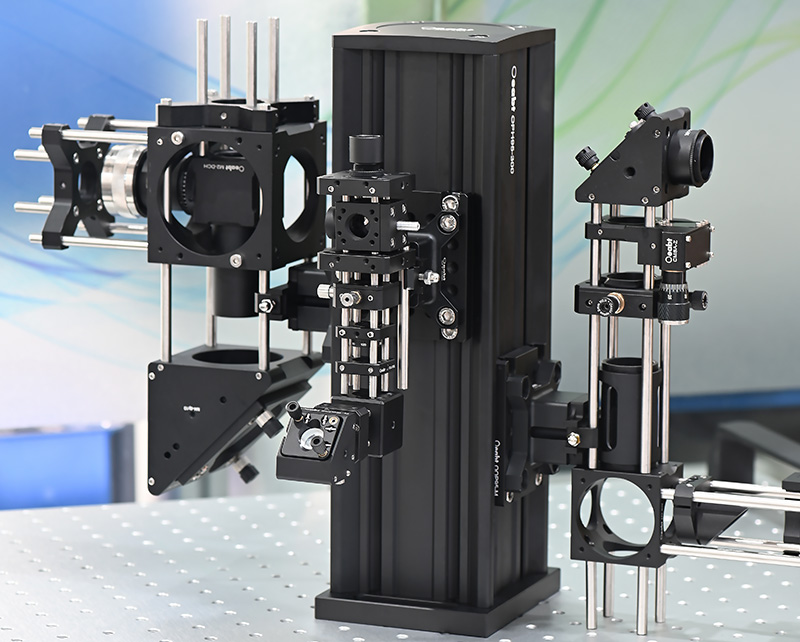

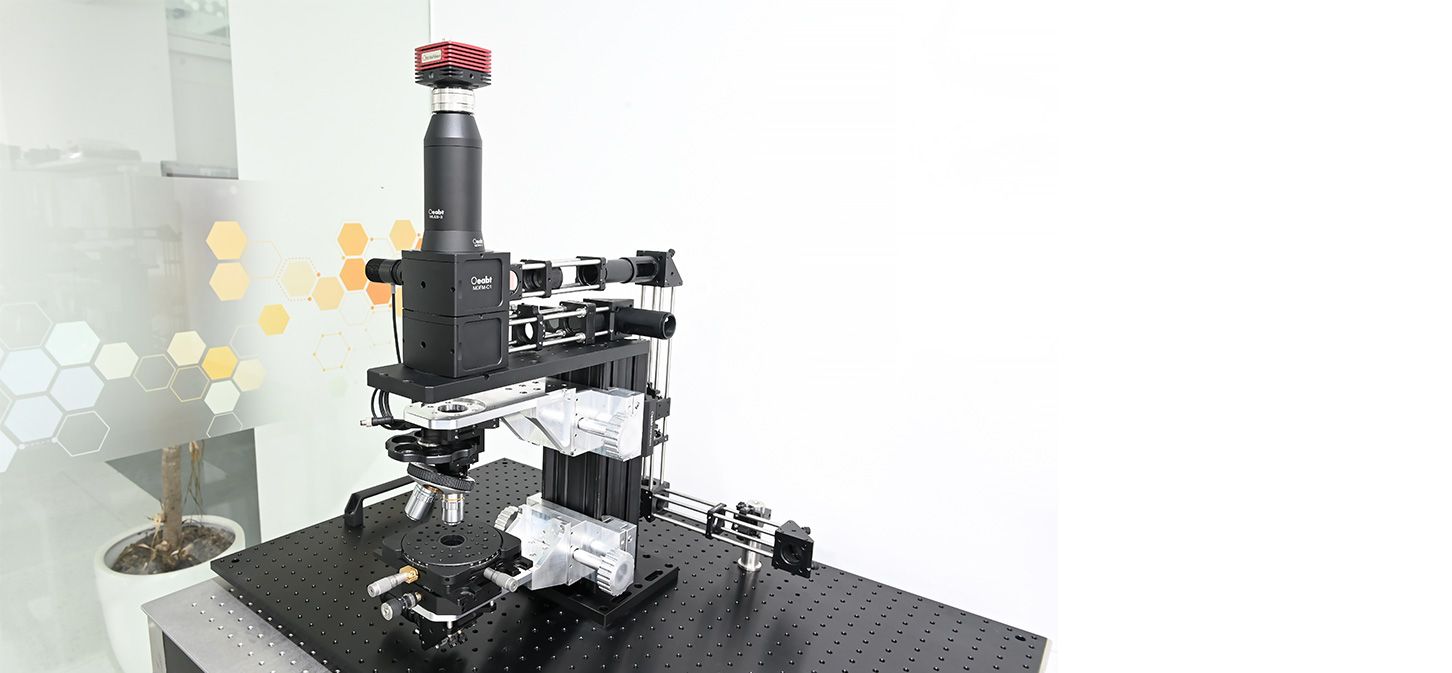

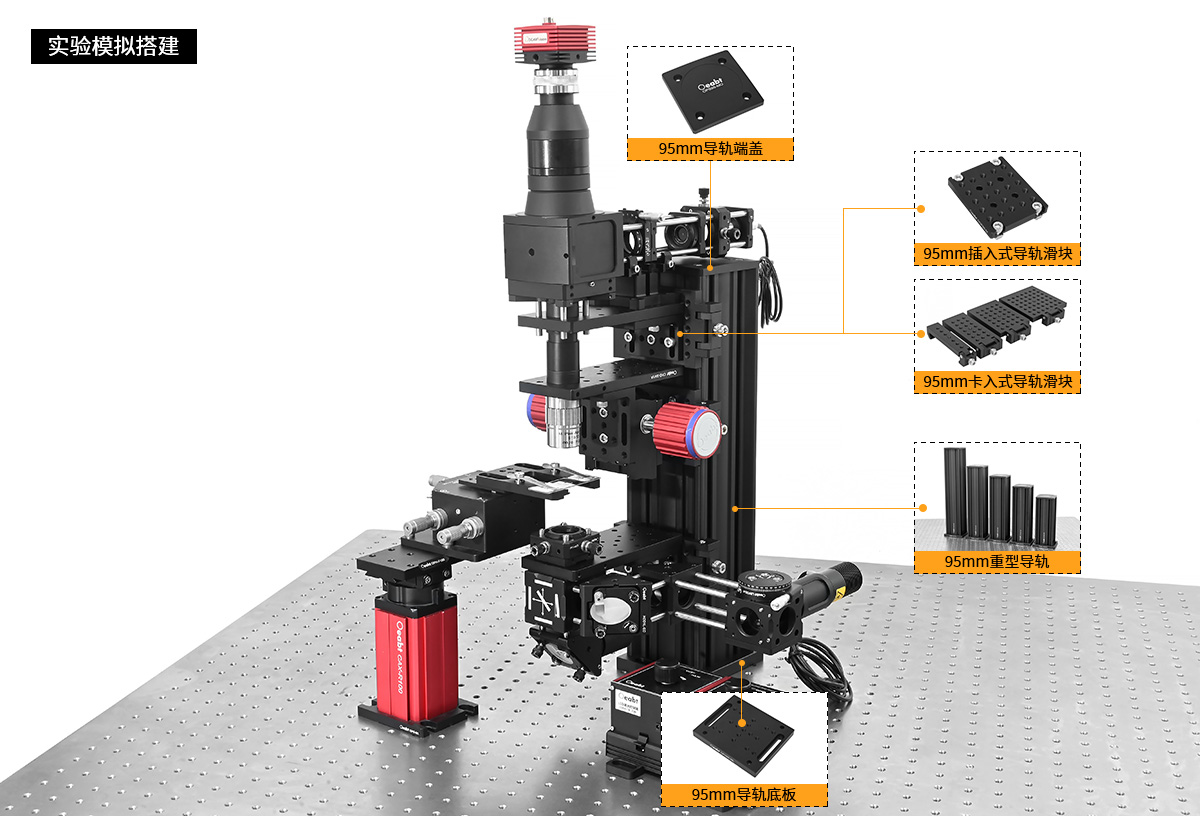

OPH95系列由不同长度的铝挤压成型，并且导轨的每一面拥有线性安装面。精细的结构允许大规模的光学元件沿着导轨移动，同时保持出色的机械稳定性。提供预装置套件出售。

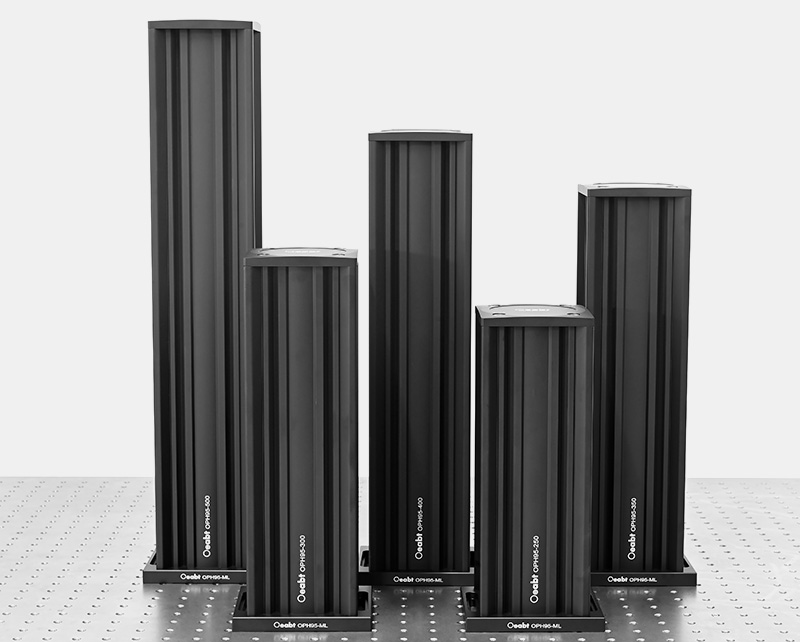

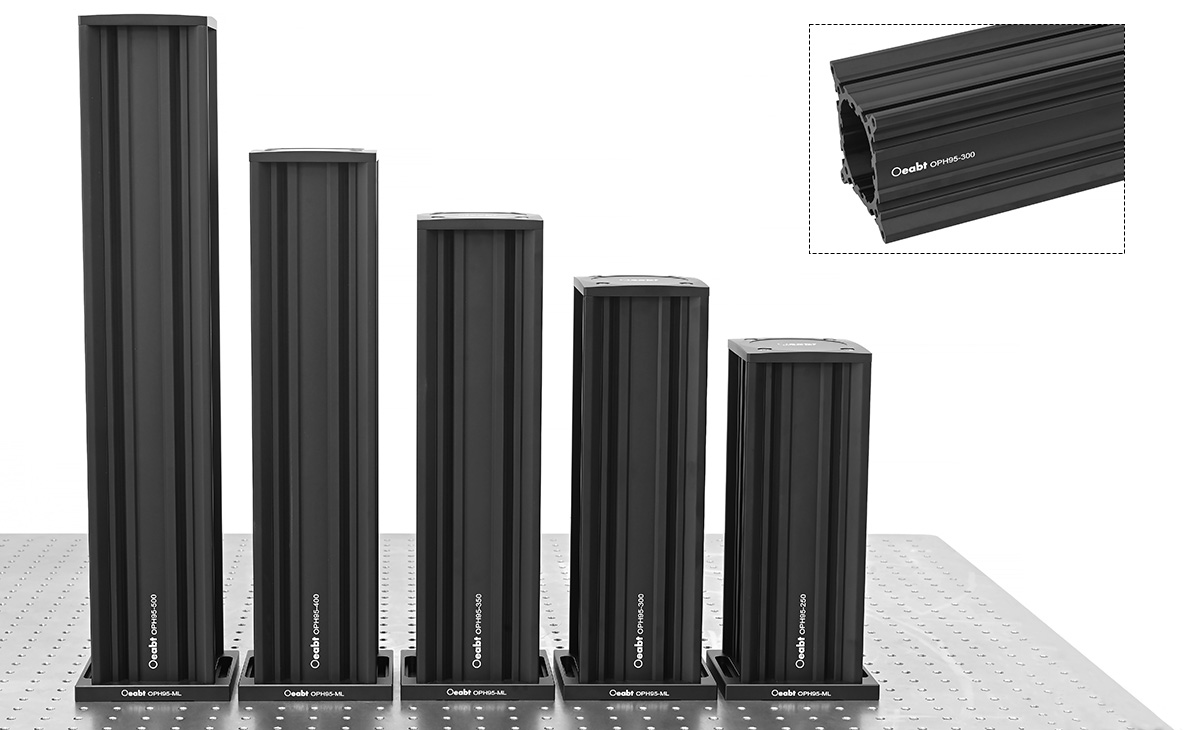

95mm重型导轨
型号 规格 重量 中心通孔 螺孔类型 材质
OPH95-250 95*95*250mm 1612.9g Ø55mm 两端各4处M6 6063铝合金
OPH95-300 95*95*300mm 1938.7g
OPH95-350 95*95*350mm 2268.3g
OPH95-400 95*95*400mm 2588.2g
OPH95-500 95*95*500mm 3240.0g
OPH95-600 95*95*600mm 3900.0g

导轨长度 公差数值
200-250mm ≤0.1mm
300-400mm ≤0.2mm
500-600mm ≤0.35mm
750-1000mm ≤0.5mm

其他信息

型号

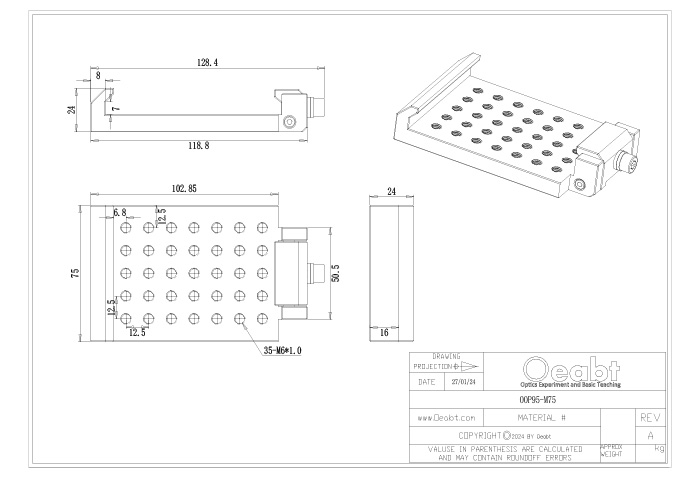

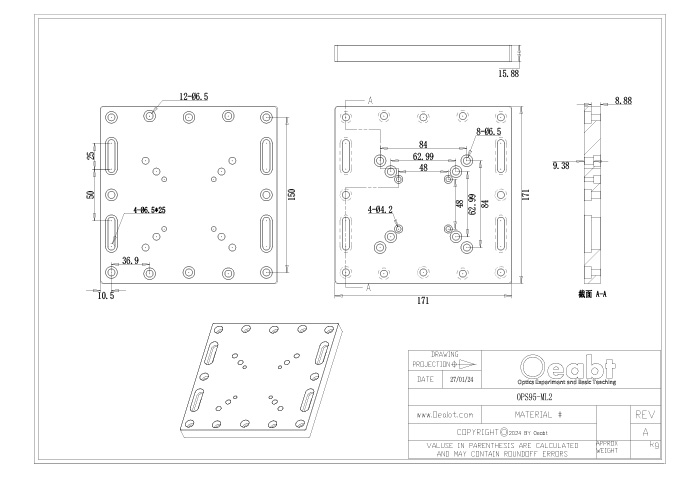

OPH95-250V, OPH95-300V, OPH95-350V, OPH95-400V, OPH95-500V, OPH95-600V, OPH95-250H, OPH95-300H, OPH95-350H, OPH95-400H, OPH95-500H, OPH95-600H, OPH95-250, OPH95-300, OPH95-350, OPH95-400, OPH95-500, OPH95-600, OOP95-M25, OOP95-M50, OOP95-M75, OOP95-M100, OOP95-M, OPS95-MO, OPS95-ML, OPS95-ML+OOP95-M, OPS95-ML2
材质

/, 6063铝合金, 7075铝合金
螺纹类型

/
安装孔直径

/, Ø55mm
