OLTS-S系列驱控一体长行程直线运动平台

Price range: $261.00 through $7,929.00

• 内置驱动与控制电路，采用双向出轴28BYG步进电机，同时支持电动/手动双模式； • 内置PID控制功能，加减速曲线平滑，运动执行器启停进退平稳，无顿挫感； • 驱动脉冲默认采用256x细分，从而使运动平台运行平稳，安静，稳定；

型号

Clear

SKU: N/A Category: 电动位移平台

Description

该直线运动平台内置了O’motion系列驱动与控制器，无需外接控制设备即可实现精密运动控制，极大简化了系统架构和安装流程。

型号	OLTS-150S	OLTS-300S
规格	36010040.5mm	50010040.5mm
总行程	146mm	296mm
重量	2000.3g	2610.0g
载物台尺寸
台面尺寸	100*90mm
台面螺纹	M616处，Ø3mm6处（销孔）
丝杠	Ø8*1mm（导程）
导轨形式	双直线导轨
材质	铝合金+高碳钢
精度技术指标
整步分辨率	0.002μm/脉冲
半步分辨率	0.001μm/脉冲
高速挡速度：	4.69mm/s
低速挡速度	2.93mm/s
点动距	0.1mm（固定值）
定位精度	±0.01mm
单向重复定位精度	±0.02mm
双向重复定位精度	±0.03mm
承载力	11.7kg
电机、传感器技术指标
电机类型	两相步进电机
电机型号	28BYG-60AB
额定电流	0.6A/Ph
步距角	1.8°
微步数	51200
传感器类型	槽型光电传感器
传感器电源电压	DC 5V
消耗电流	50mA
输出端电气特性	NPN常闭
信号的含义	低电平有效

型号	BASE-PL
规格	200906mm
螺孔类型	M44处（沉头孔）、M66处、Ø12mm2处（通孔）、Ø4mm4处（盲孔）、Ø3mm*2处（定位孔）
重量	281.6g
材质	7075铝合金

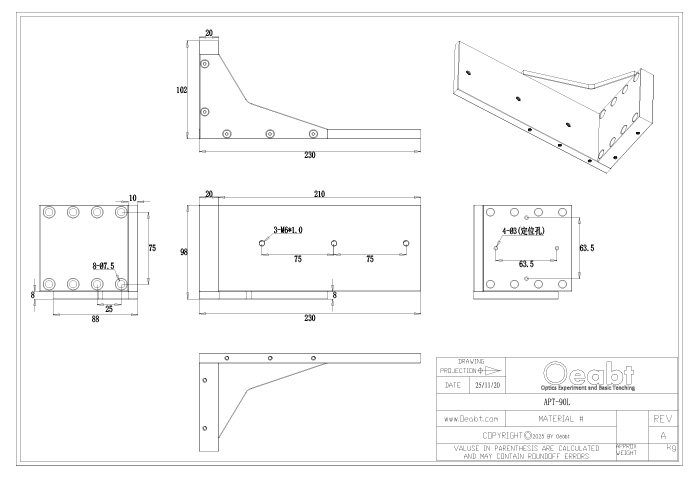

型号	APT-90L
规格	10298230mm
螺孔类型	底板：M68处（沉头孔）；侧板：M63处、Ø3mm*2处（定位孔）
重量	1104.4g
材质	7075铝合金

Additional information

型号	OLTS-150S, OLTS-300S, BASE-PL, APT-90L
