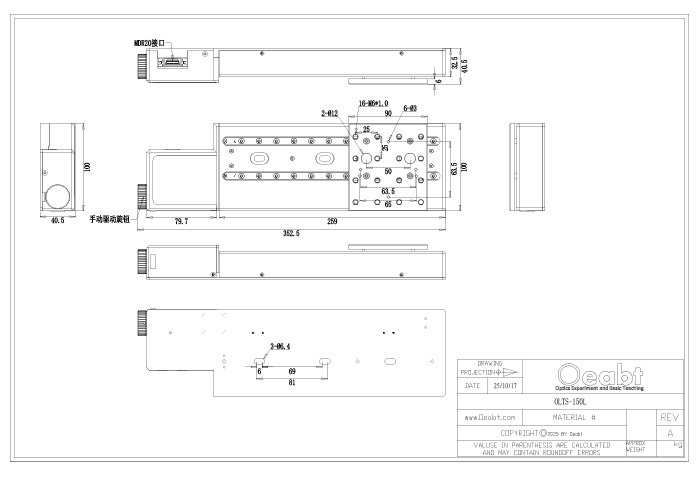

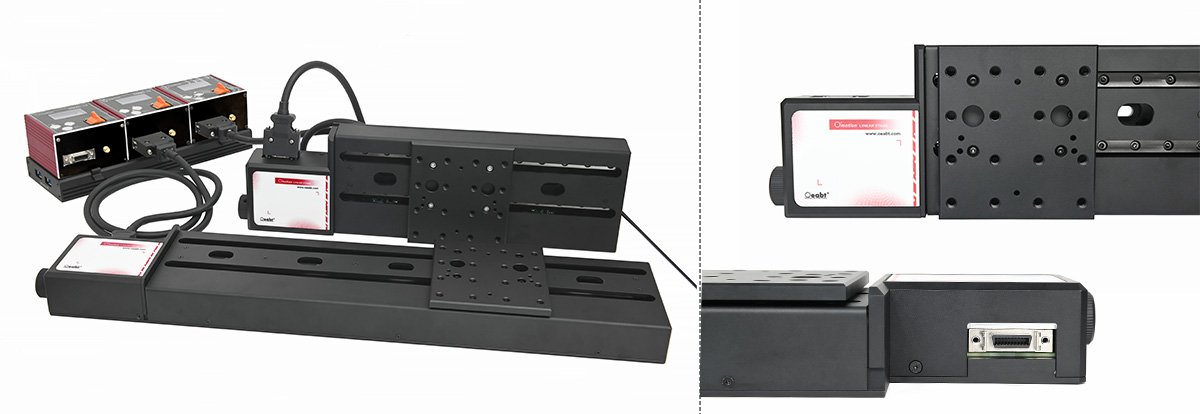

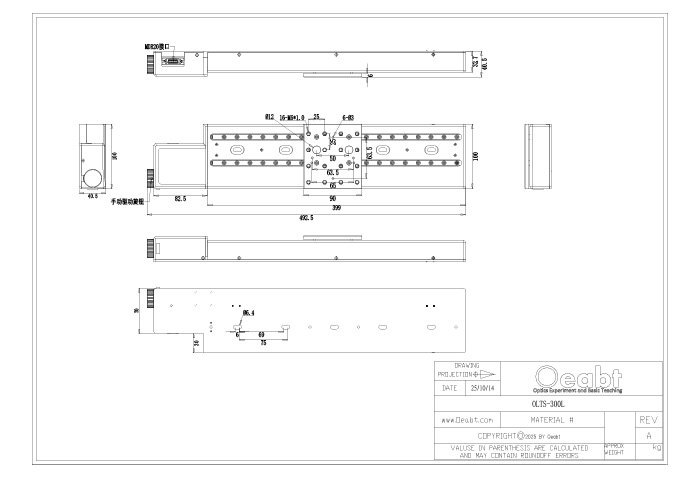

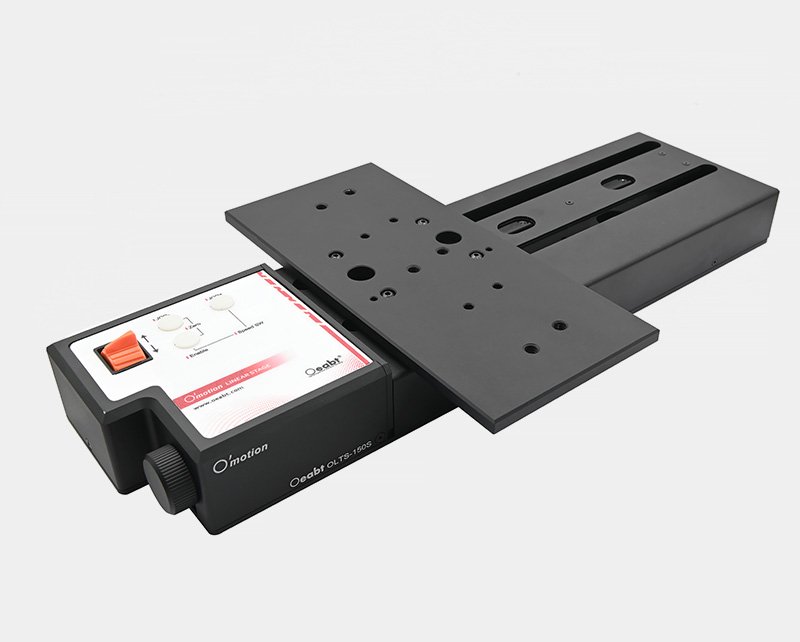

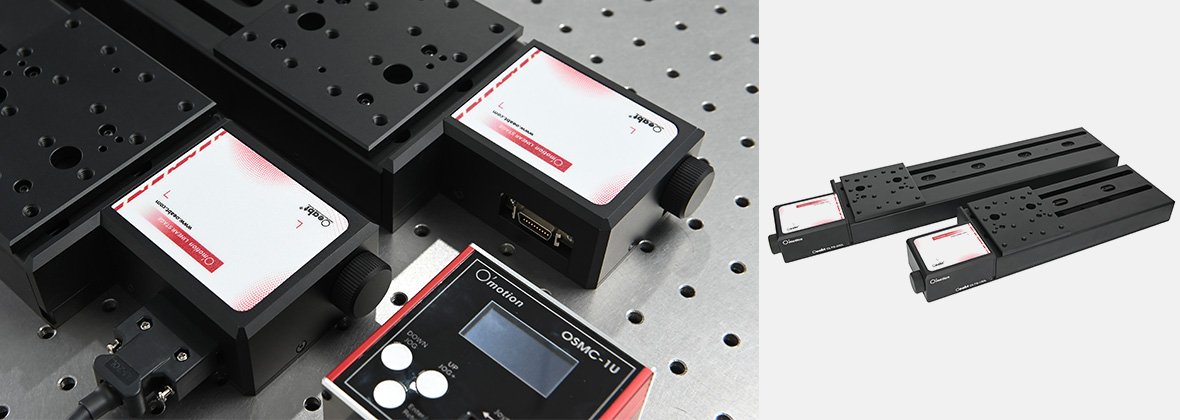

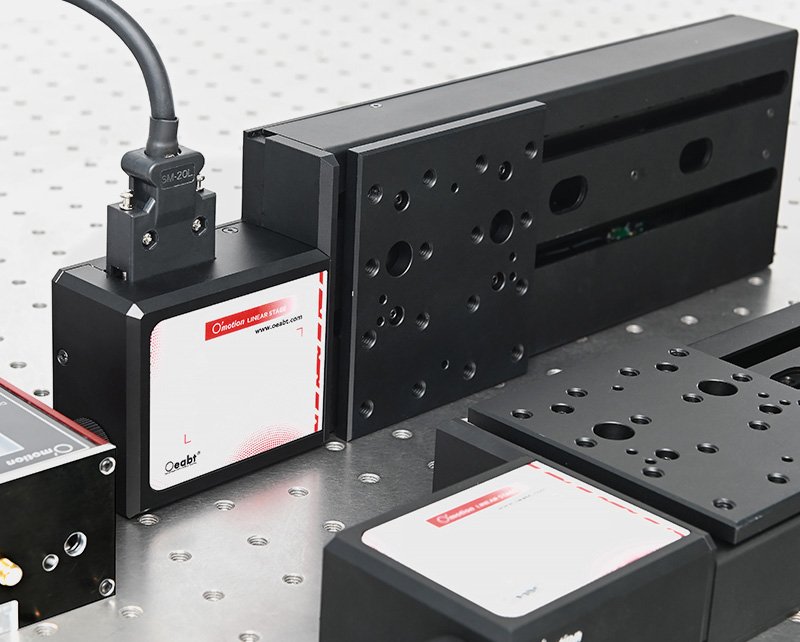

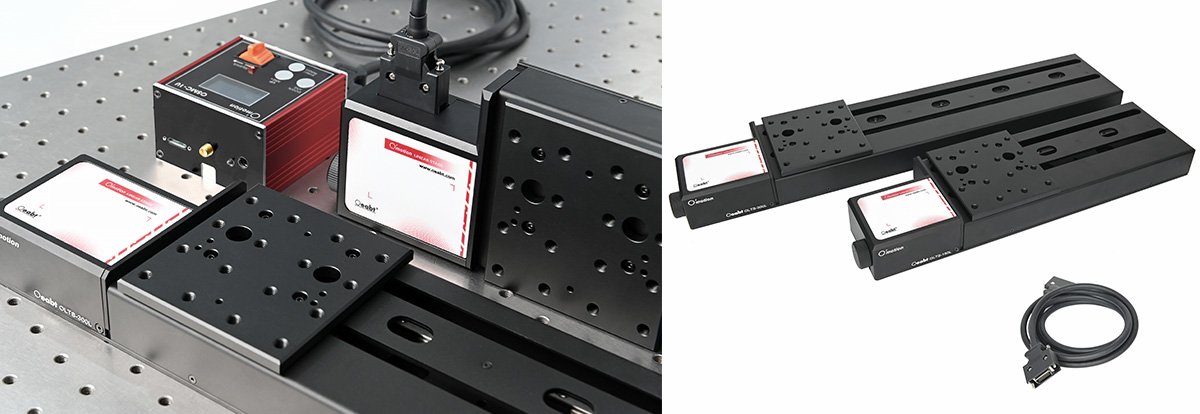

OLTS-L系列 长行程直线运动平台

型号

OLTS-150L

OLTS-300L

规格

352.5*100*40.5mm

492.5*100*40.5mm

总行程

146mm

296mm

重量

1896.8g

2471.2g

载物台尺寸

台面尺寸

100*90mm

台面螺纹

M6*16处，Ø3mm*6处（销孔）

丝杠

Ø8*1mm（导程）

导轨形式

双直线导轨

材质

铝合金+高碳钢

精度技术指标

整步分辨率

0.002μm/脉冲

半步分辨率

0.001μm/脉冲

最高速度

6.25mm/s

最低速度

0.78mm/s

点动距

设置范围0.01-0.5mm

定位精度

±0.01mm

单向重复定位精度

±0.02mm

双向重复定位精度

±0.03mm

承载力

11.7kg

电机、传感器技术指标

电机类型

两相步进电机

电机型号

28BYG-60AB

额定电流

0.6A/Ph

步距角

1.8°

微步数

51200

传感器类型

槽型光电传感器

传感器电源电压

DC 5V

消耗电流

50mA

输出端电气特性

NPN常闭

信号的含义

低电平有效

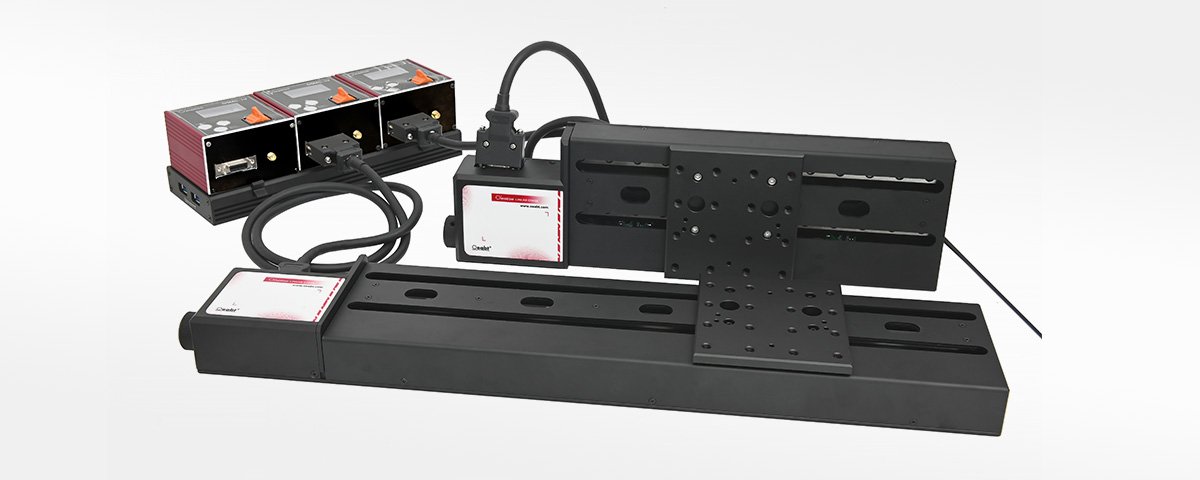

推荐驱动器/控制器

O’motion 单轴步进运动控制器、O’motion 四轴运动控制系统

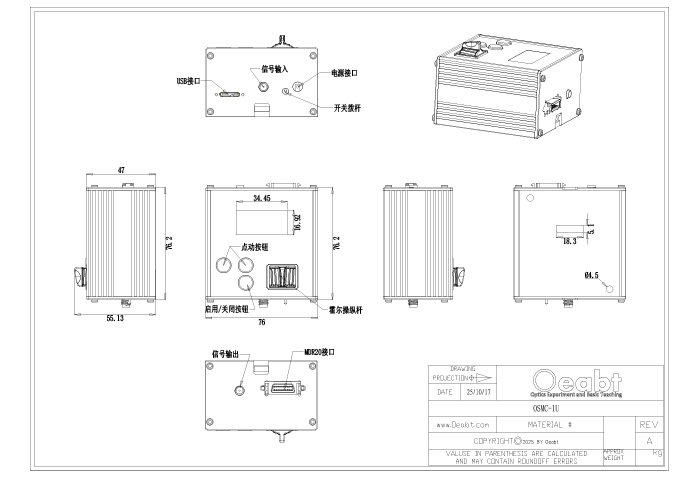

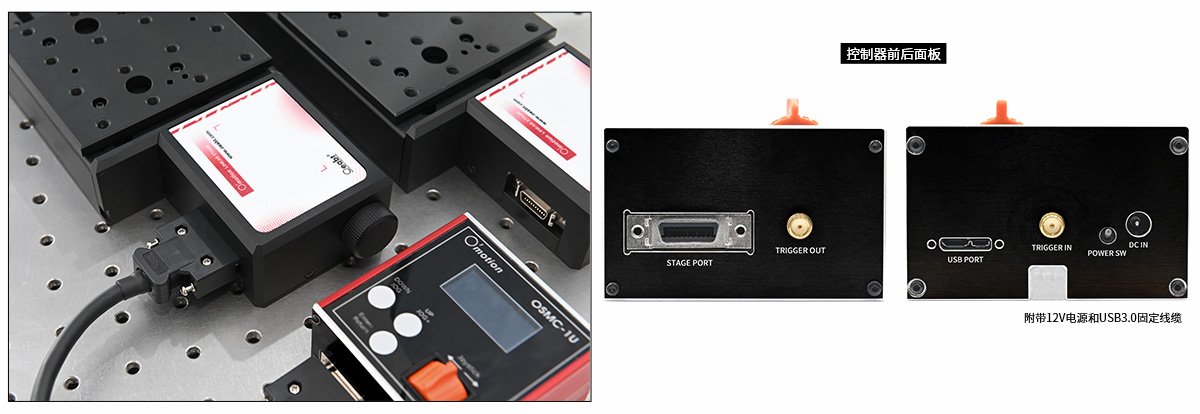

电机输出

型号

OSMC-1U

驱动电压

DC 12V-24V

驱动电流

2A Max

驱动类型

16 bit PWM控制

控制算法

PID

高分辨率步进

对应步距角是1.8度的两相电机，每转51200微步

细分倍数

16X-256X（软件调整）

编码器反馈带宽

500 Hz

位置计数器

32 bit

操作模式

位置、速度、动作循环

加减速方式

S形

外触发控制

频率识别

断电记忆

有，保持原位

通信协议

开放ASCII指令

支持系统

全平台

二开SDK

协议文档

电机连接器(Dsub26型)开环控制为MDR20型

电机驱动输出

直流两相式

正交编码器(QEP)输入

PID

限位开关输入

正限位，0点限位

编码器电源

DC 5V

前面板控件

操纵杆

霍尔无极调速

输入电源要求

电压

DC12V-24V

最大输出电流

2A Max

外壳尺寸

76.0*74.2*47.0mm

重量

183.5g

注*：通过脉宽识别时，需专用复杂信号发生器生成先导脉冲宽度不同的信号来判断运动方向，根据脉冲频率调整运动速度；而采用频率识别时，仅通过频率高低来判断运动方向，速度则服从用户的全局速度设定（1-8x），因此对用户信号要求简单，具备调频特性即可。

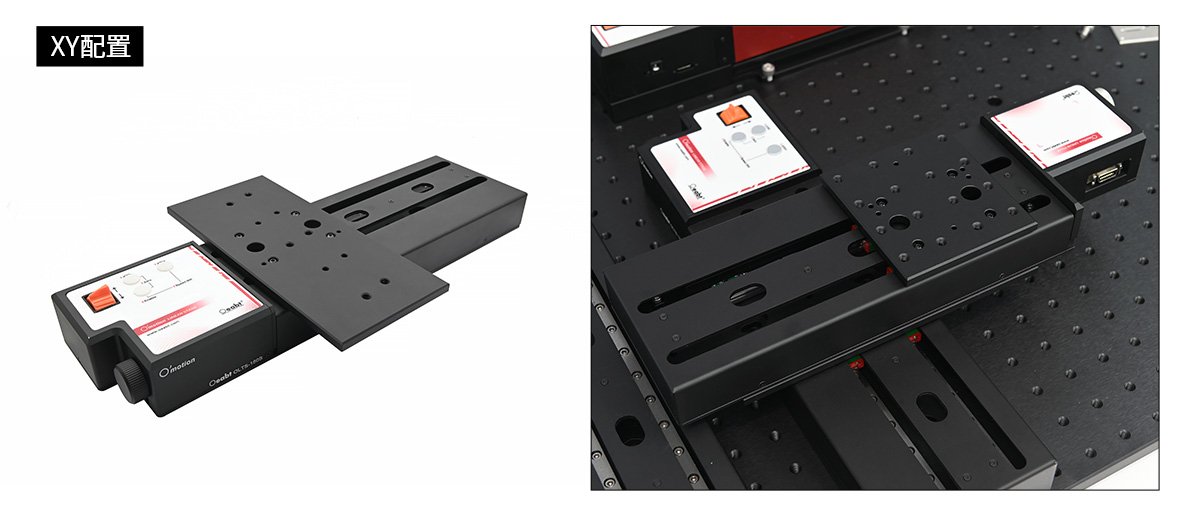

型号

BASE-PL

规格

200*90*6mm

螺孔类型

M4*4处（沉头孔）、M6*6处、Ø12mm*2处（通孔）、Ø4mm*4处（盲孔）、Ø3mm*2处（定位孔）

重量

281.6g

材质

7075铝合金

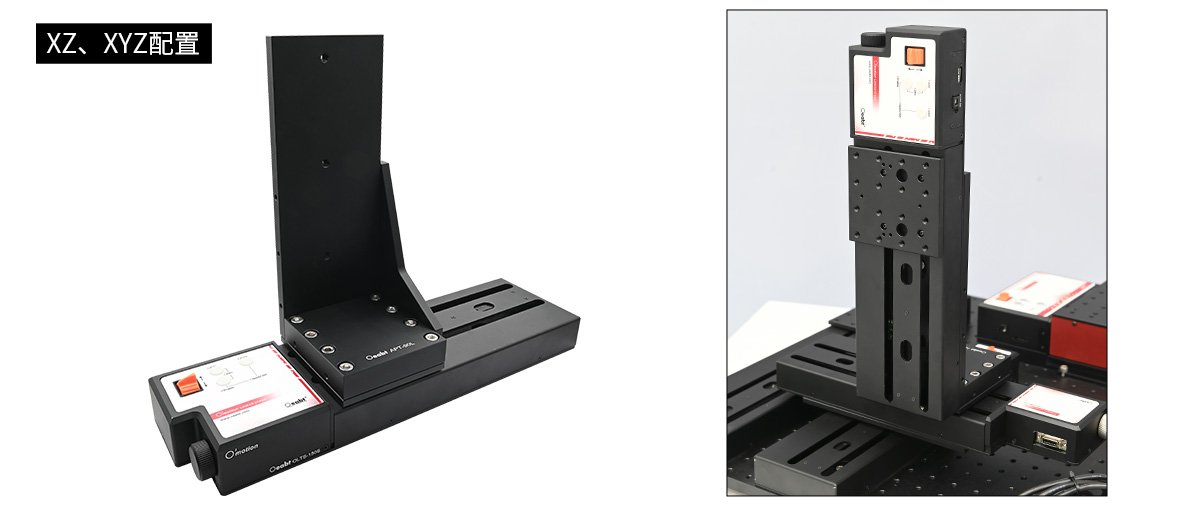

型号

APT-90L

规格

102*98*230mm

螺孔类型

底板：M6*8处（沉头孔）；侧板：M6*3处、Ø3mm*2处（定位孔）

重量

1104.4g

材质

7075铝合金
