OFF-FC系列光纤耦合预组三

Name: OFF-FC系列 光纤耦合预组三
SKU: 7060
Availability: InStock

$3,971.00

• 准直镜调节：±4° 俯仰角调节及±3mm平移，用于优化入射光指向； • 聚焦调节：物镜XY轴±2.5mm；Z轴12mm行程，分度10μm，用于控制焦点位置； • 标配定焦准直镜：集成式，可选405-850nm；

型号

Clear

SKU: N/A Category: 光纤耦合/准直器

Description

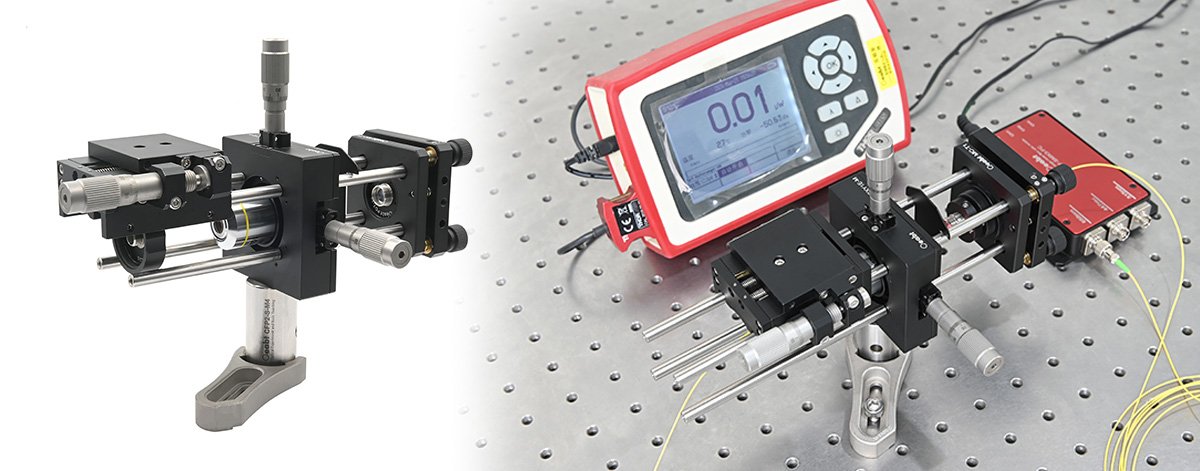

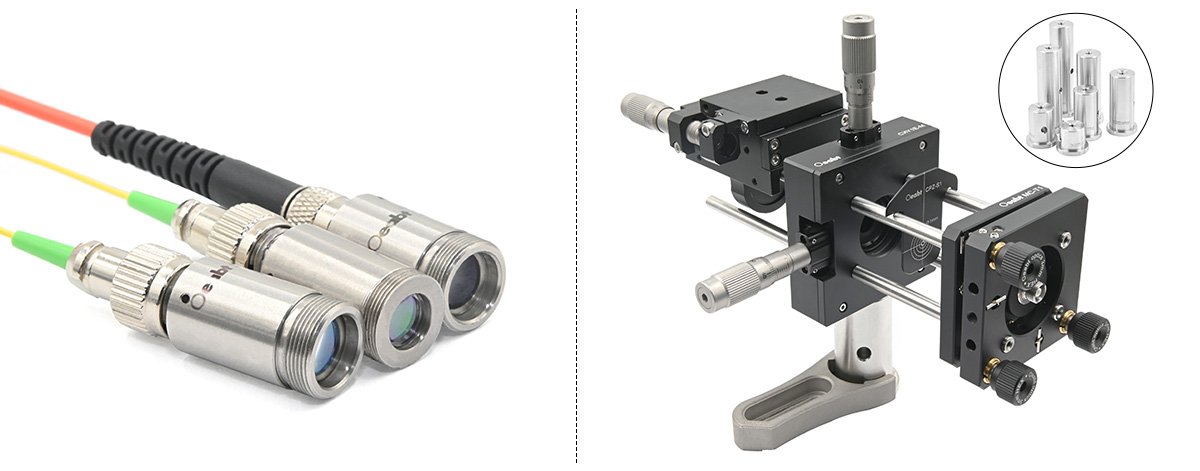

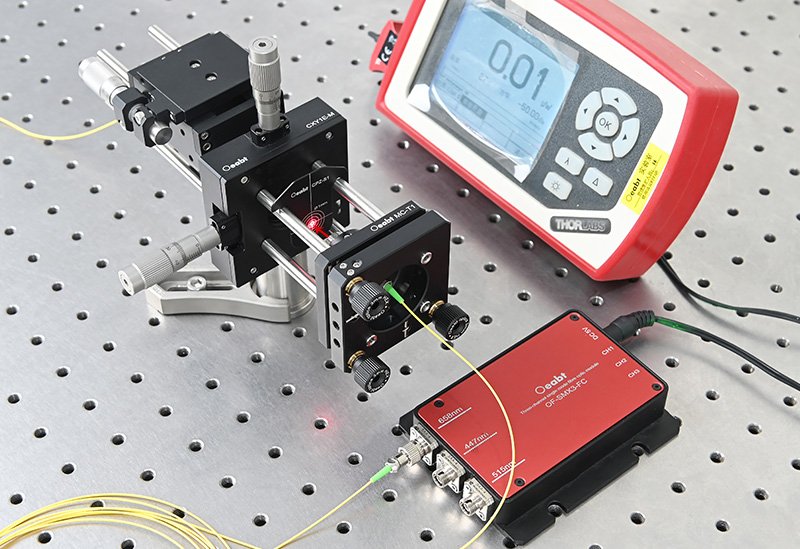

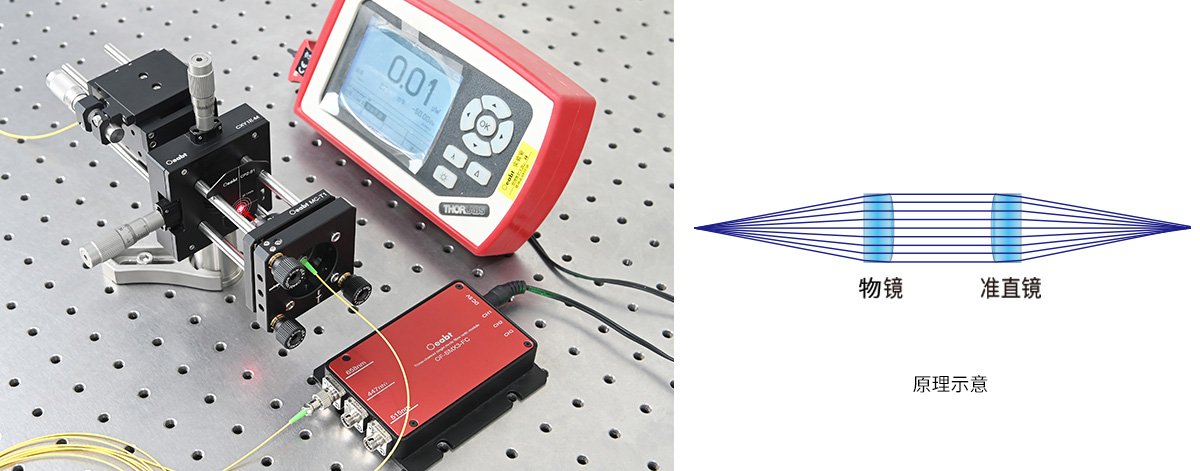

预组采用“准直+物镜聚焦”的二次耦合，适用于当光斑发生变化或需重新聚焦至光纤端面的场景。

技术规格	参数配置
准直镜波长	405/450/488/520/635/658/785/830/850nm
光纤接口	FC/PC、FC/APC、SMA（三选一，默认准直镜和转接盘接口一致）
准直镜参数	焦距15mm；数值孔径NA 0.17；有效准直距离2m；光束直径：5mm(785、830、850nm为3mm)；
准直镜调节	±4° 俯仰/偏转，0.5°/rev；平移±3mm（三个调节器旋拧）
聚焦调节	XY轴±2.5mm平移，Z轴12mm，精度10μm

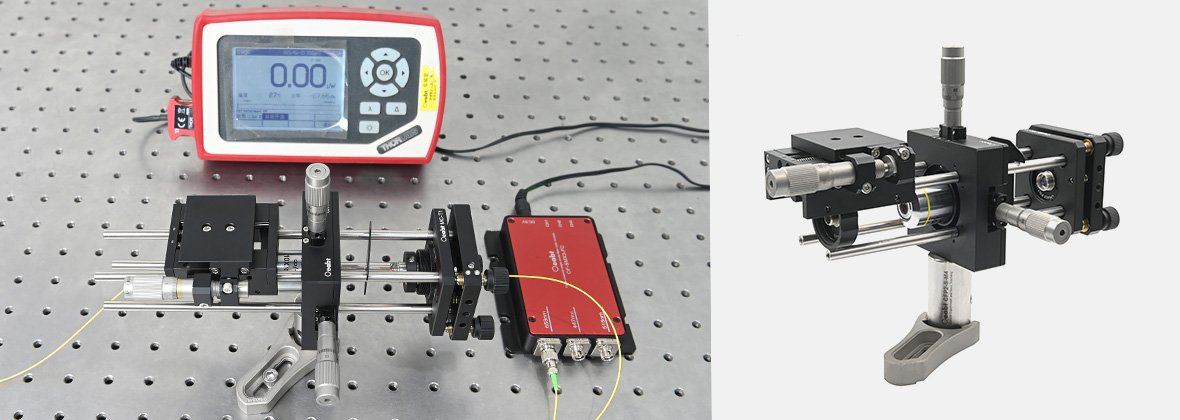

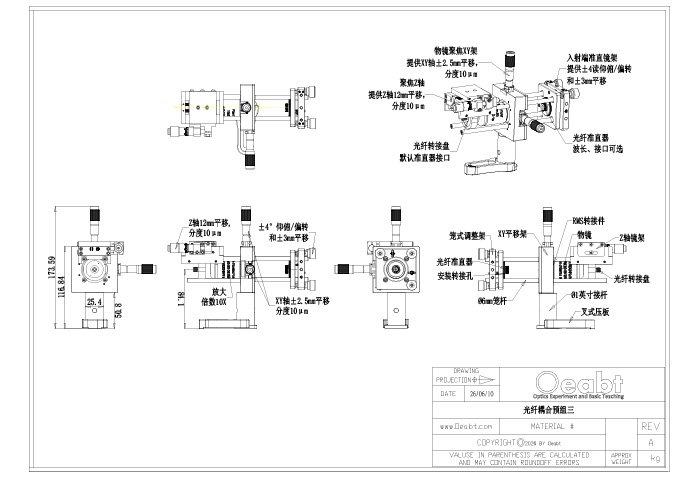

光轴高度	84.1mm
预组选型	详见下方表格

用户可根据所需波长与接口类型，选择对应的预组型号：

波长（nm）	FC/PC预组型号	FC/APC预组型号	SMA预组型号
405	OFF-FC-405	OFF-FCAPC-405	OFF-SMA-405
450	OFF-FC-450	OFF-FCAPC-450	OFF-SMA-450
488	OFF-FC-488	OFF-FCAPC-488	OFF-SMA-488
520	OFF-FC-520	OFF-FCAPC-520	OFF-SMA-520
635	OFF-FC-635	OFF-FCAPC-635	OFF-SMA-635
658	OFF-FC-658	OFF-FCAPC-658	OFF-SMA-658
785	OFF-FC-785	OFF-FCAPC-785	OFF-SMA-785
830	OFF-FC-830	OFF-FCAPC-830	OFF-SMA-830
850	OFF-FC-850	OFF-FCAPC-850	OFF-SMA-850

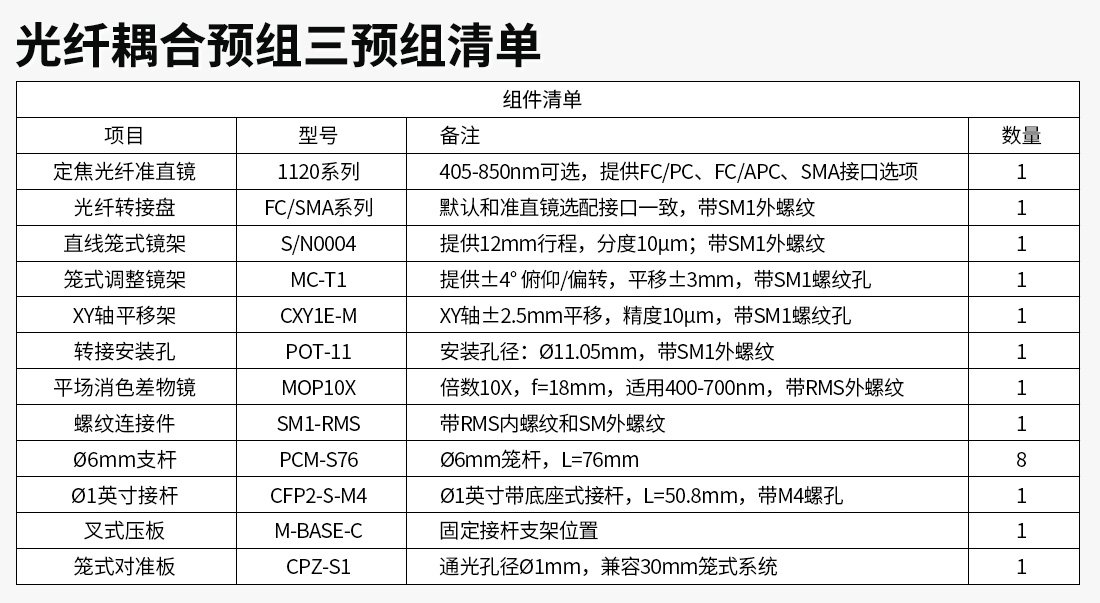

注1：准直镜标准型号为1120系列，选型时需同时指定波长与接口；注2：选定准直镜后，将默认配置相同接口的光纤转接盘(带SM1外螺纹)，如需更换联系客服备注。

耦合效率受激光器光束质量、光纤类型、透镜质量及数值孔径匹配等因素影响较大。以下为实验室条件下典型测试值，仅作参考：

光纤类型	单模（芯径Ø9µm）			多模（芯径Ø1000µm）
测试波长	488nm	520nm	658nm	450nm	520nm	658nm
耦合效率	15%	25%	50%	70%	70%	85%

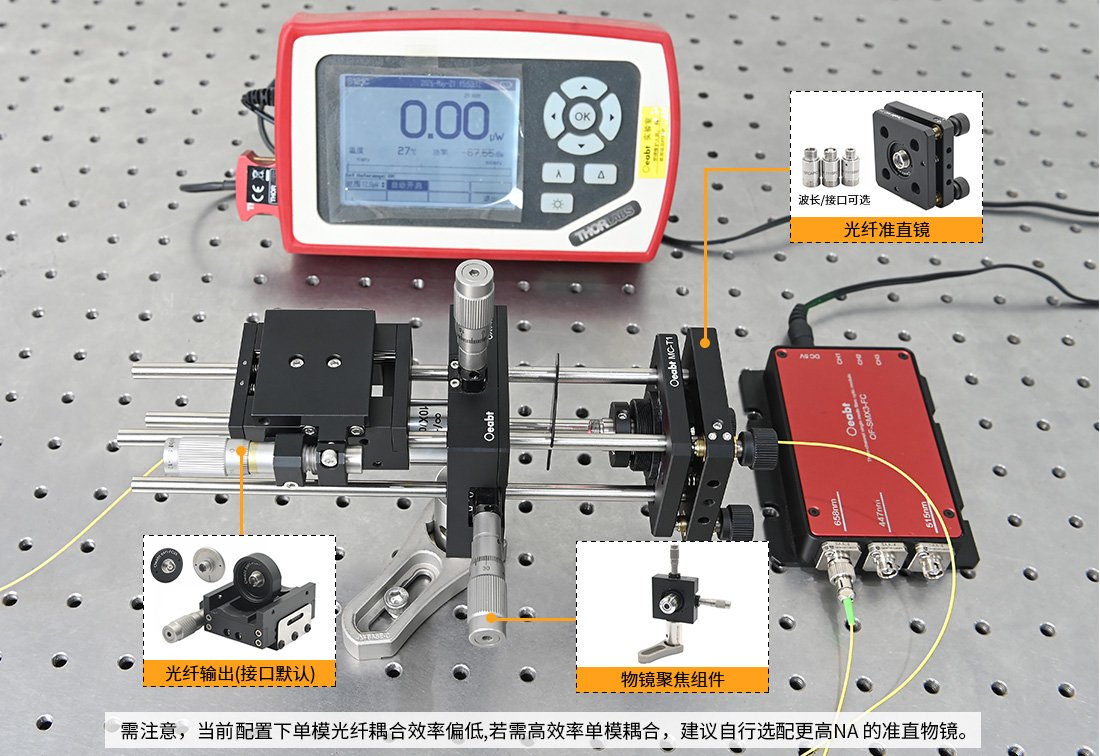

注意：单模光纤耦合时因物镜与光纤NA 不匹配，效率较低；多模光纤可获得较高耦合效率。

型号	OFF-FC-405, OFF-FC-450, OFF-FC-488, OFF-FC-520, OFF-FC-635, OFF-FC-658, OFF-FC-785, OFF-FC-830, OFF-FC-850, OFF-FCAPC-405, OFF-FCAPC-450, OFF-FCAPC-488, OFF-FCAPC-520, OFF-FCAPC-635, OFF-FCAPC-658, OFF-FCAPC-785, OFF-FCAPC-830, OFF-FCAPC-850, OFF-SMA-405, OFF-SMA-450, OFF-SMA-488, OFF-SMA-520, OFF-SMA-635, OFF-SMA-658, OFF-SMA-785, OFF-SMA-830, OFF-SMA-850
