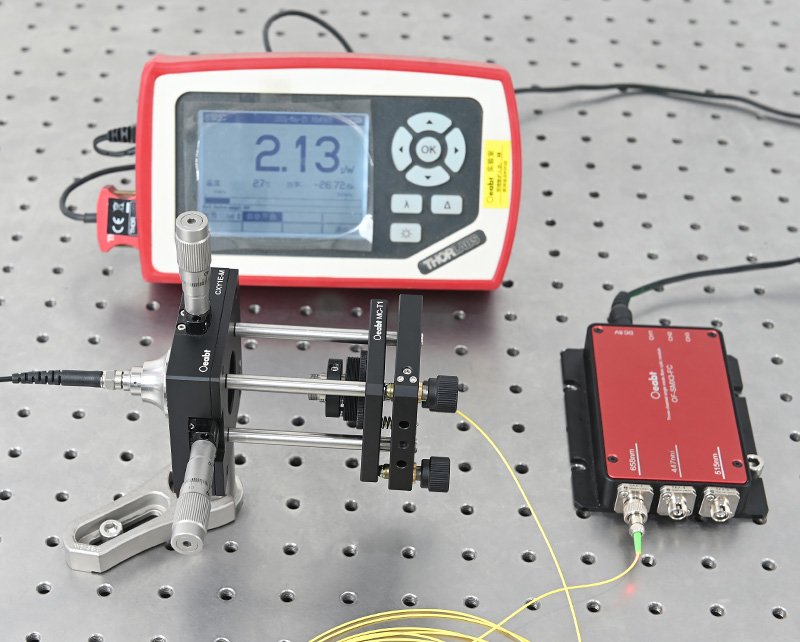

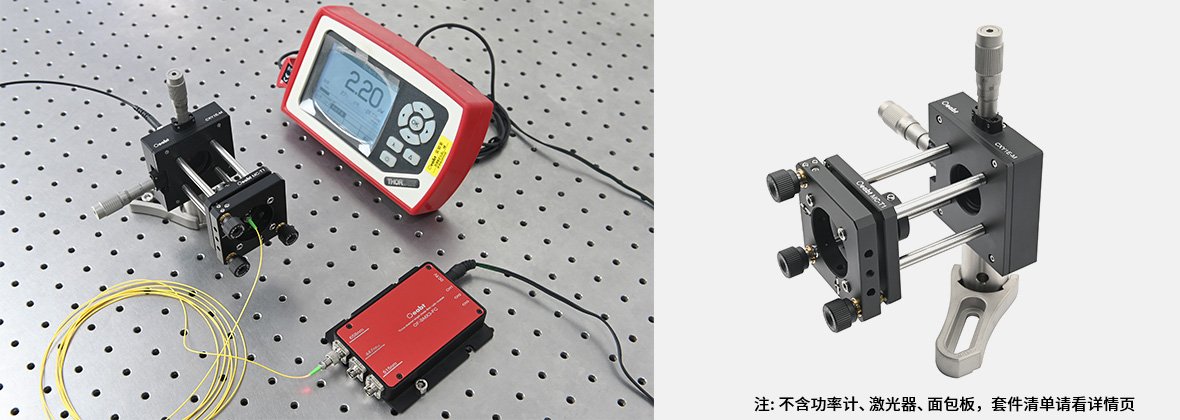

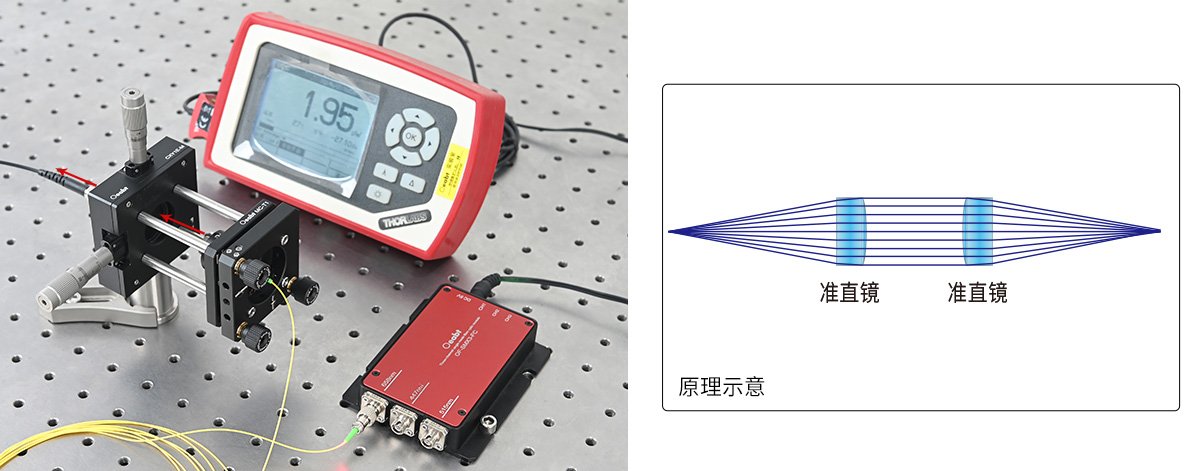

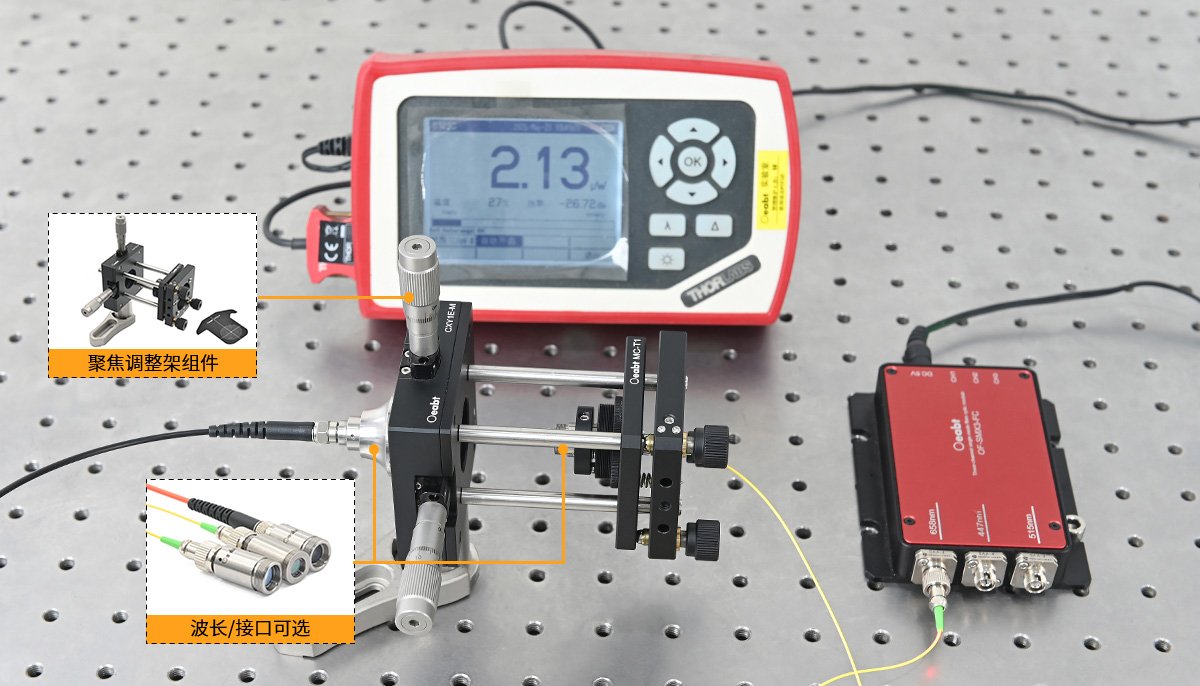

OFBC-FC系列 光纤耦合预组二

技术规格

参数配置

准直镜波长

405/450/488/520/635/658/785/830/850nm

光纤接口

FC/PC、FC/APC、SMA（三选一，选型时指定）

准直镜参数

焦距15mm；数值孔径NA 0.17；有效准直距离2m；光束直径：5mm(785、830、850nm为3mm)；

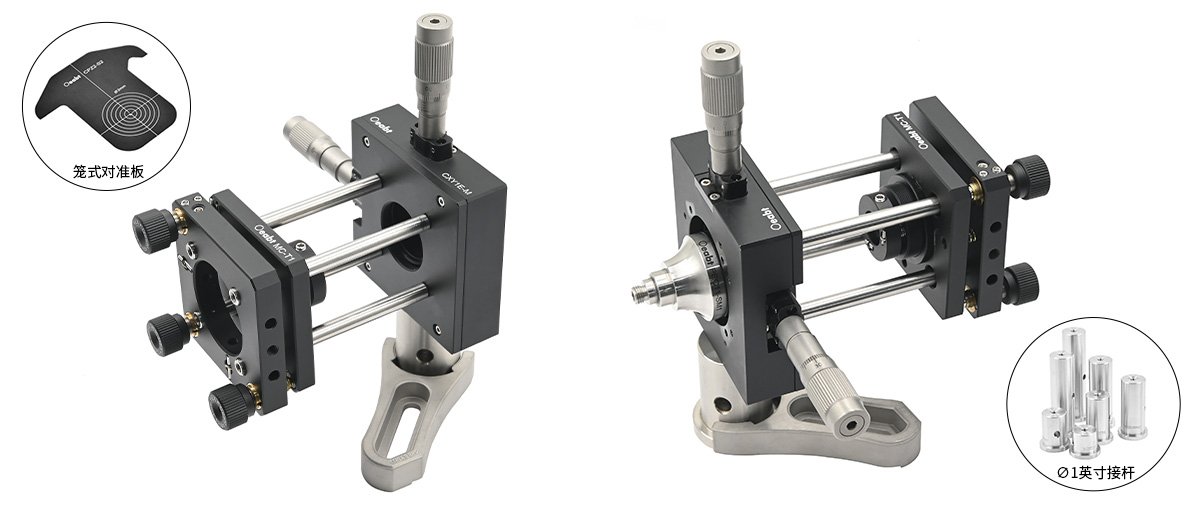

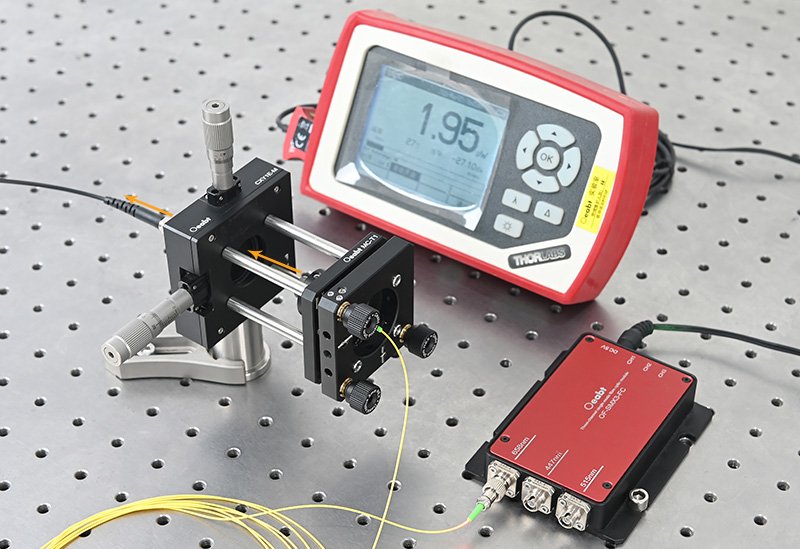

入射端调节

±4° 俯仰/偏转，0.5°/rev；平移±3mm（三个调节器旋拧）

出射端调节

XY轴±2.5mm平移，精度10μm

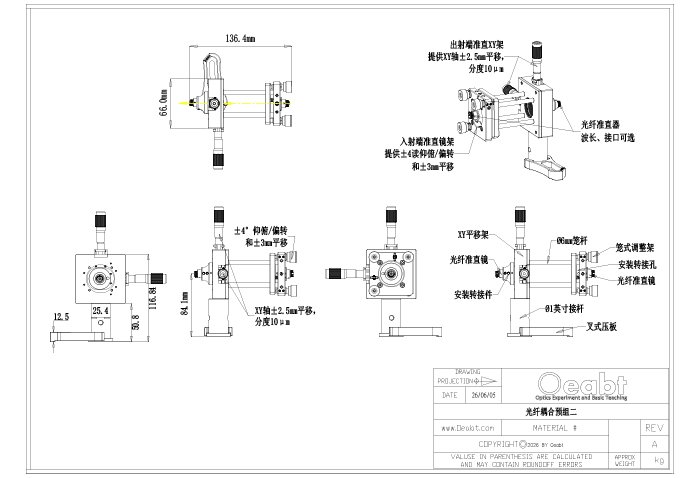

光轴高度

84.1mm

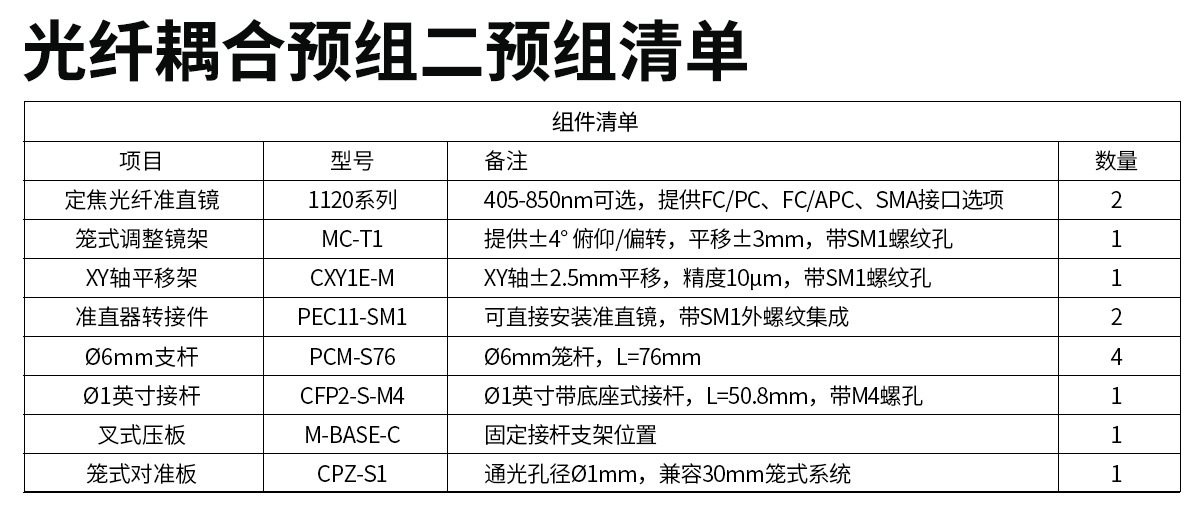

预组选型

详见下方表格

波长（nm）

FC/PC预组型号

FC/APC预组型号

SMA预组型号

405

OFBC-FC-405

OFBC-FCAPC-405

OFBC-SMA-405

450

OFBC-FC-450

OFBC-FCAPC-450

OFBC-SMA-450

488

OFBC-FC-488

OFBC-FCAPC-488

OFBC-SMA-488

520

OFBC-FC-520

OFBC-FCAPC-520

OFBC-SMA-520

635

OFBC-FC-635

OFBC-FCAPC-635

OFBC-SMA-635

658

OFBC-FC-658

OFBC-FCAPC-658

OFBC-SMA-658

785

OFBC-FC-785

OFBC-FCAPC-785

OFBC-SMA-785

830

OFBC-FC-830

OFBC-FCAPC-830

OFBC-SMA-830

850

OFBC-FC-850

OFBC-FCAPC-850

OFBC-SMA-850

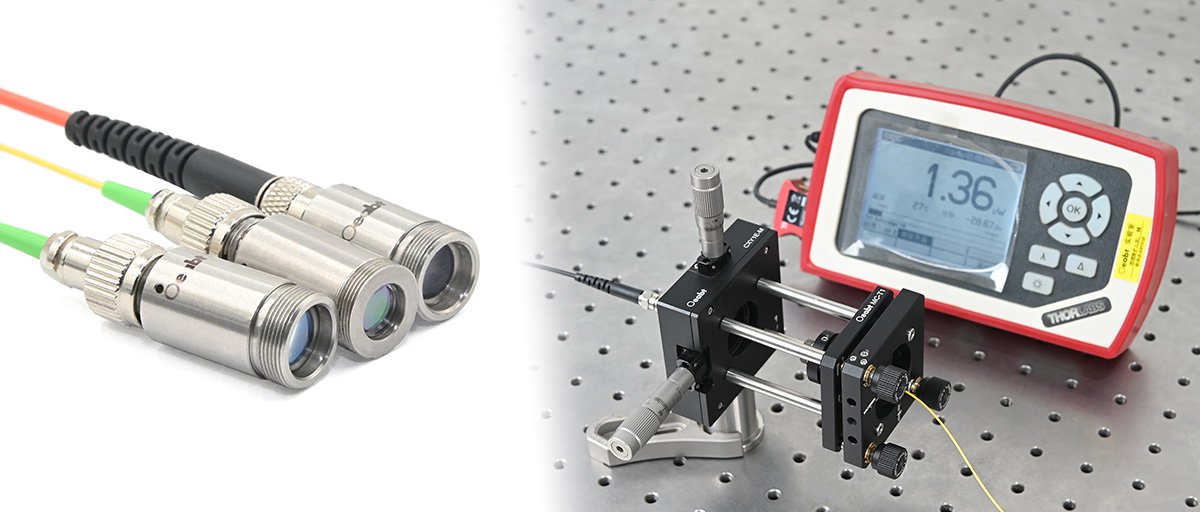

注：准直镜标准型号为1120系列，选型时需同时指定波长与接口。

光纤类型

单模（芯径Ø9µm）

多模（芯径Ø1000µm）

测试波长

488nm

520nm

658nm

450nm

520nm

658nm

耦合效率

/

70%

70%

85%

注意：单模光纤耦合时因物镜与光纤NA 不匹配，效率较低；多模光纤可获得较高耦合效率。
