MB25 磁吸底座

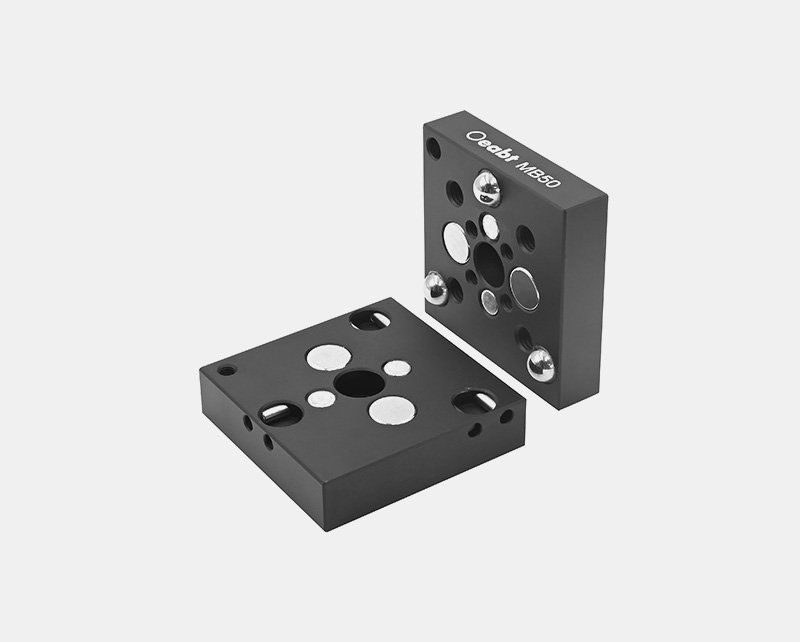

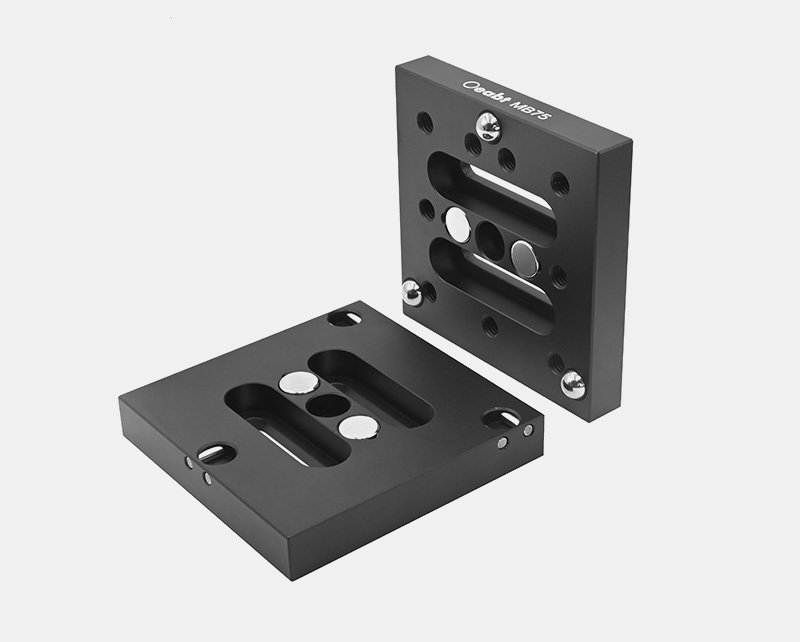

• 插入和移除部件具有高可重复性； • 滚珠和V形槽设计可实现精确对准； • 台面具有多螺孔阵列，便于组件安装；
描述

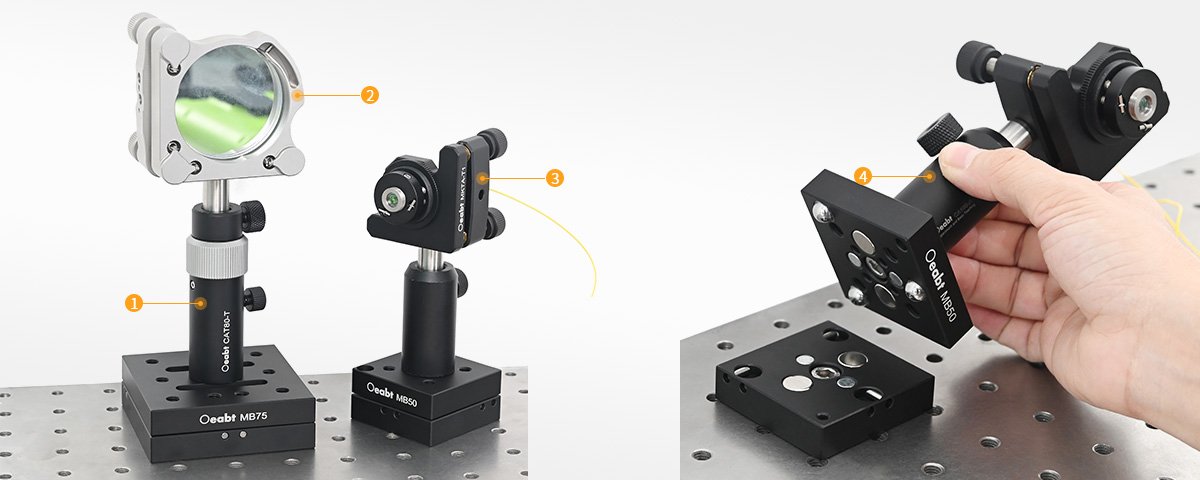

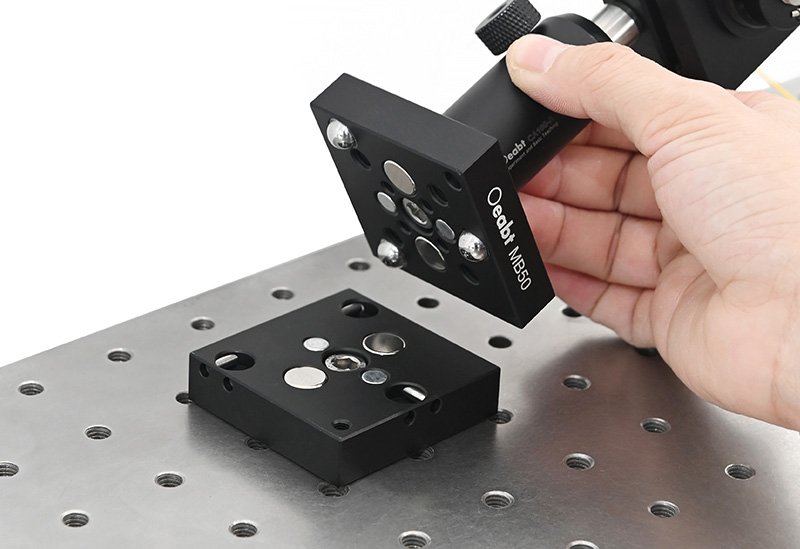

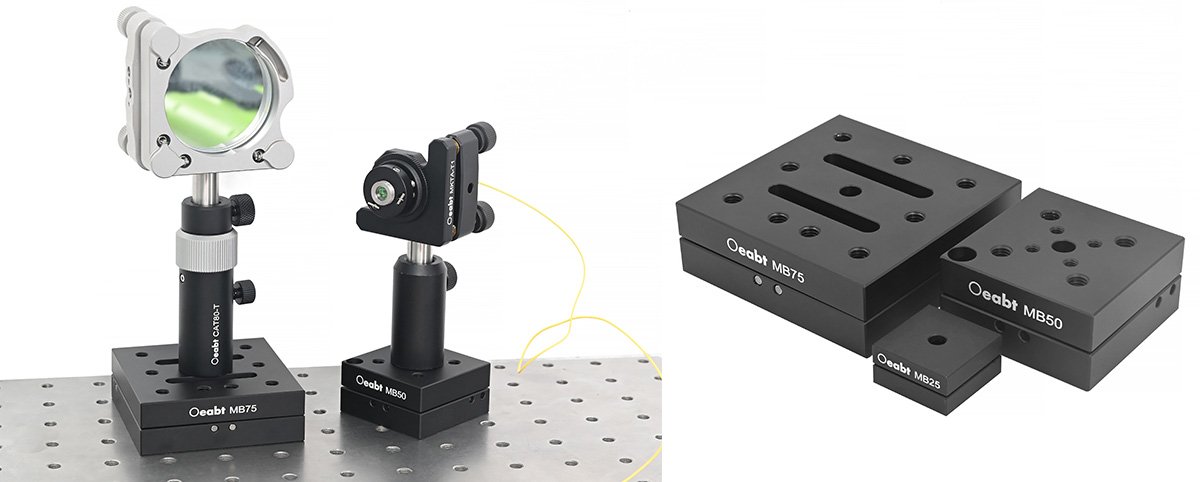

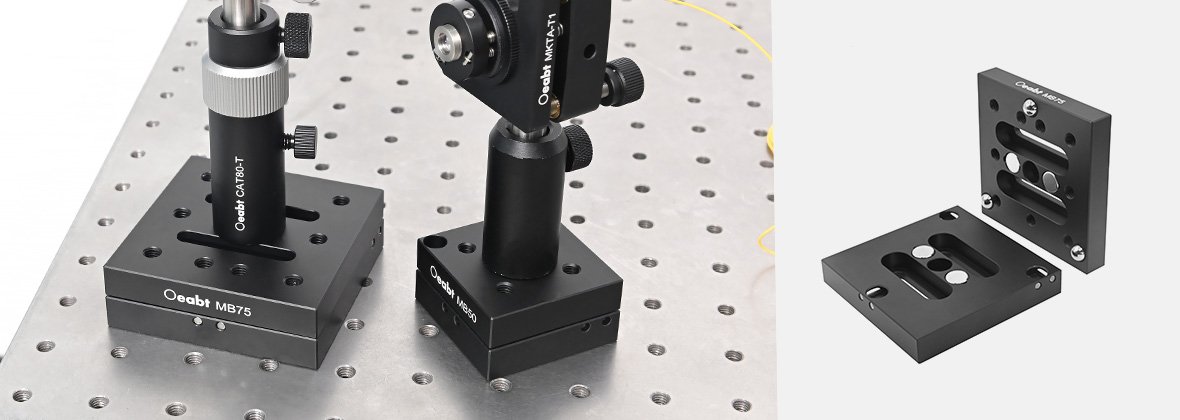

安装座对于要插入和移除出光路且需要保证较高可重复性的安装组件很适用，可拆卸的顶板可与底部基板磁性耦合。
|

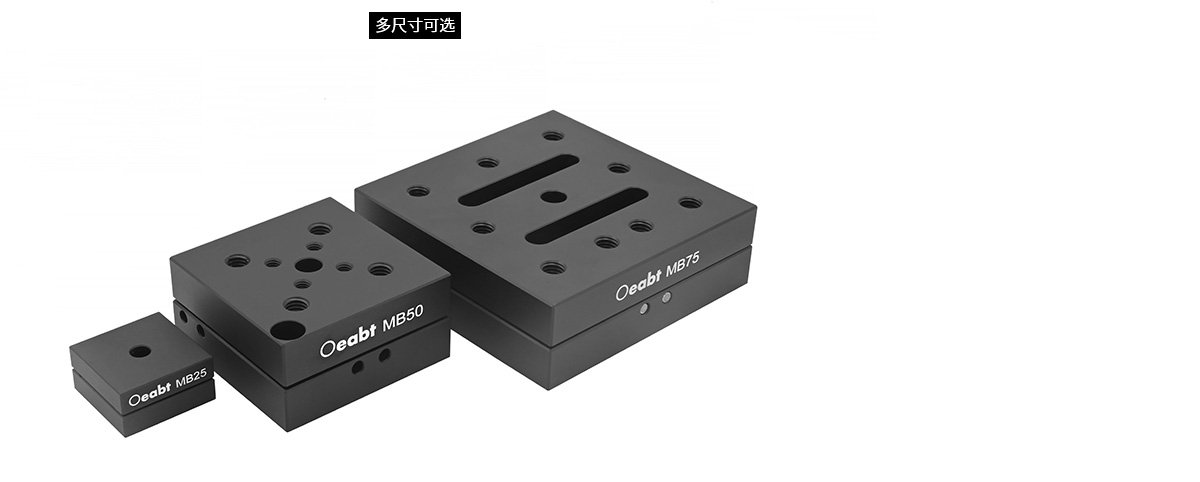

型号 |
MB25 |

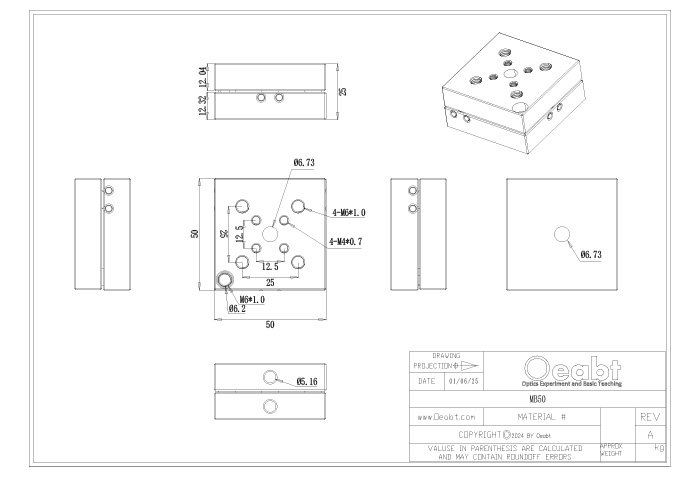

MB50 |

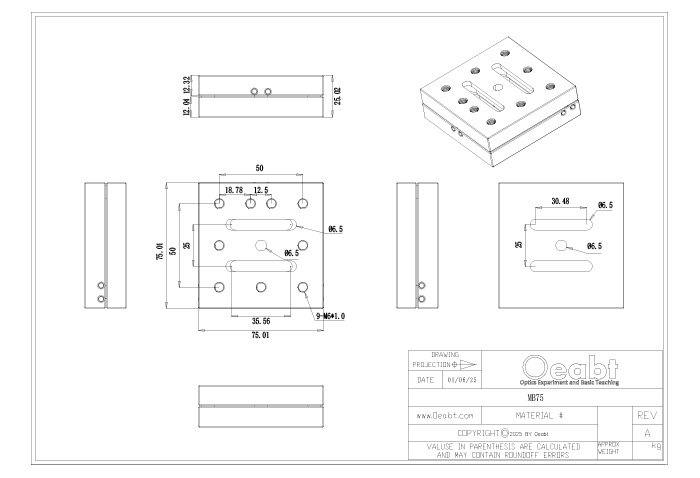

MB75 |
|
规格 |

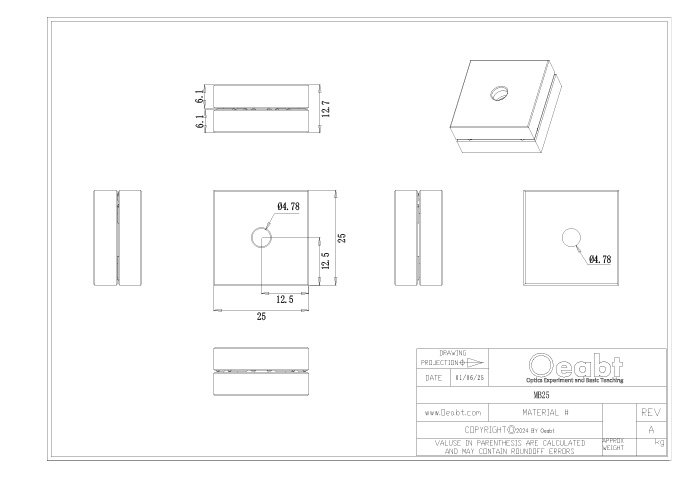

25.0*25.0*12.7mm |
50.0*50.0*25.0mm |
75.0*75.0*25.0mm |
|
顶板螺孔 |
M4*1处（沉孔） |
M4*4处、M6*4处、M6*1处（沉孔） |
M6*9处、M6*1处（沉孔）、Ø6.5*30.5mm*2处（孔槽） |
|
底板螺孔 |
M4*1处（沉孔） |
M6*1处（沉孔） |
M6*1处（沉孔）、Ø6.5*30.5mm*2处（孔槽） |
|
吸附力 |
3.5lbs |
5lbs |
6.5lbs |
|
重量 |
21.8g |
168.4g |
306.4g |
|
材质 |
铝合金+磁块 |
||
其他信息
| 型号 | MB25, MB50, MB75 |
|---|---|
| 材质 | 铝合金+磁块 |
