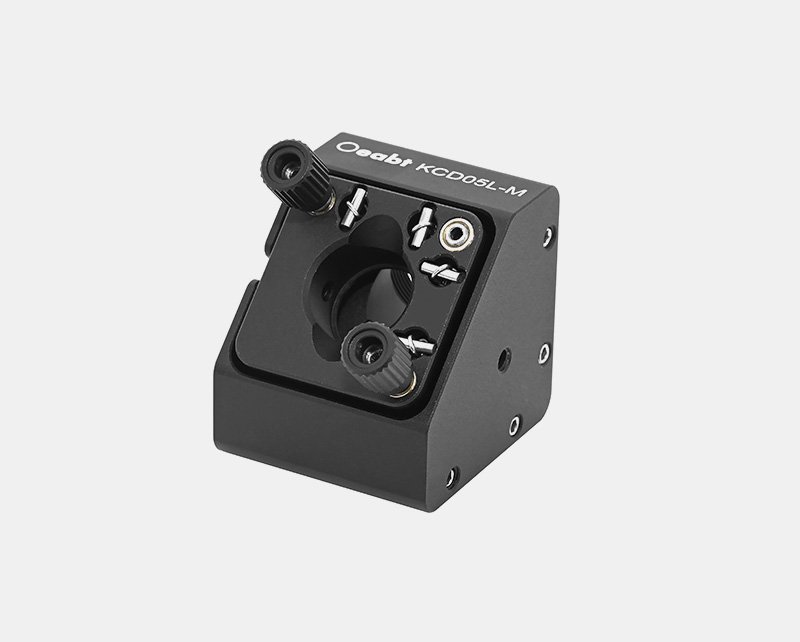

KCD05L-M 16mm直角调整架

$410.00

• 将光学元件相对于光轴以45°角安装; • 提供±3°的仰俯和倾斜调节; • 可安装Ø12.7mm,厚度≥3mm的光学元件;

SKU: N/A Category:

Description

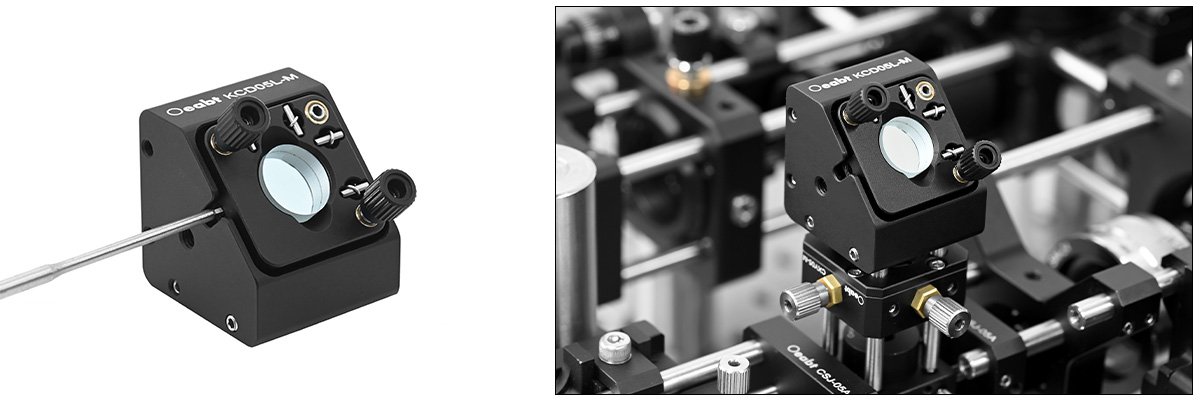

直角调整架可以实现Ø1/2英寸的光学元件进行±3°的俯仰或倾斜调节,同时光学元件相对于光轴的平均角度为45°。该调整架使用M3*0.25调节螺丝驱动,精度2.30mrad/转。

型号 KCD05L-M
规格 30.2*32.6*32.6mm
可调行程 ±3°仰俯、倾斜调节,2.30mrad/转
安装孔径 Ø12.7mm,厚度≥3mm的光学元件

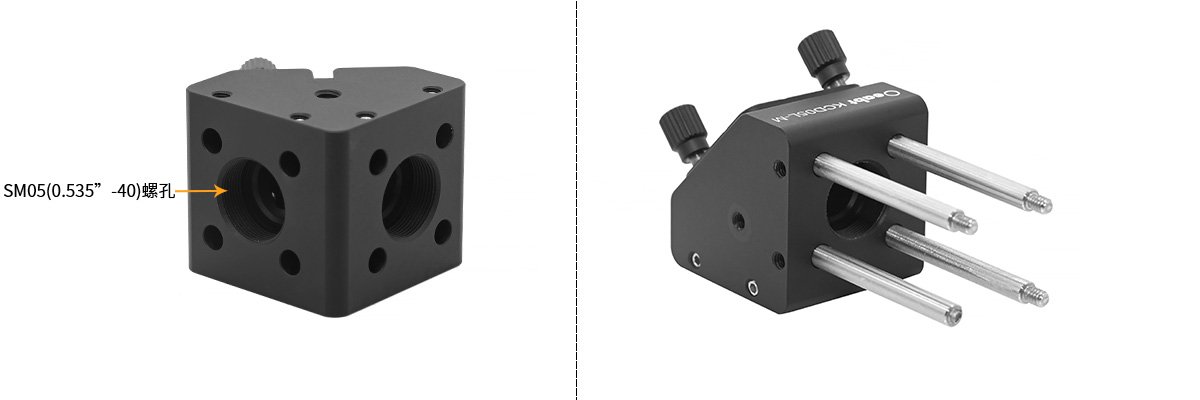

螺孔类型 SM05(0.535”-40)螺孔
沉孔间距 平滑孔Ø4.04mm,间距16*16mm
重量 57.3g
材质 7075铝合金

Additional information

型号

KCD05L-M

材质

7075铝合金

螺纹类型

SM05(0.535”-40)螺孔

中心孔径

Ø12.7mm,厚度≥3mm的光学元件
