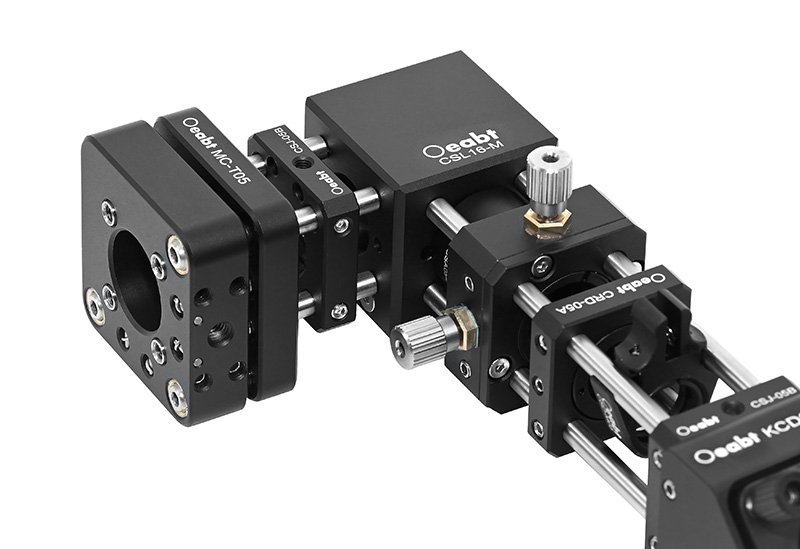

CSL16-M系列 16mm笼式立方体

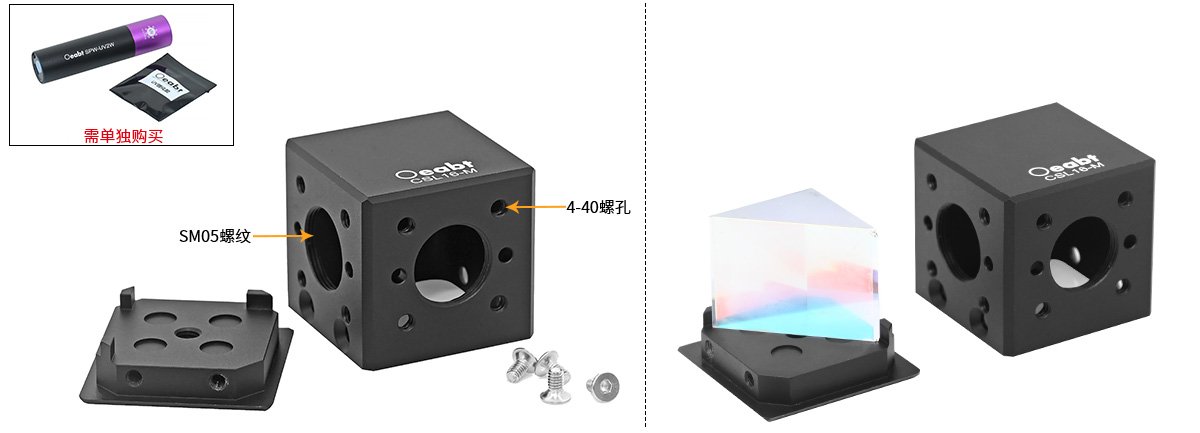

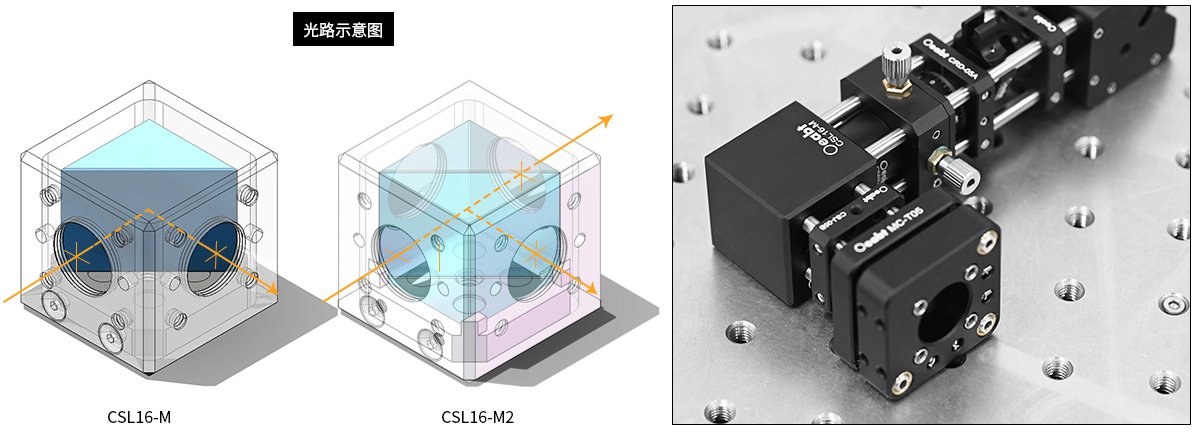

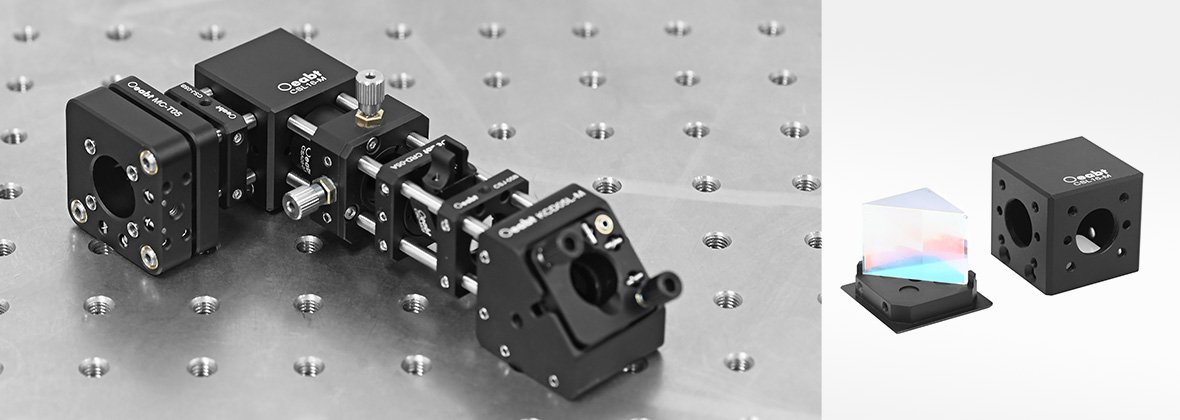

• 兼容16mm笼式系统和SM05透镜套筒； • CSL16-M开有2处SM05的通光孔，适用于90°反射转向的棱镜安装； • CSL16-M2开有4处SM05的通光孔，适用于0°和90°分光分束的棱镜安装；
描述
笼式立方体是笼式系统中的一种重要组成部分，它可以将光线进行反射和折射，使得光线保持相同的传播轴线，在光学系统中，笼式立方体起到了调整光路、减小光路长度、消除光学畸变等作用。

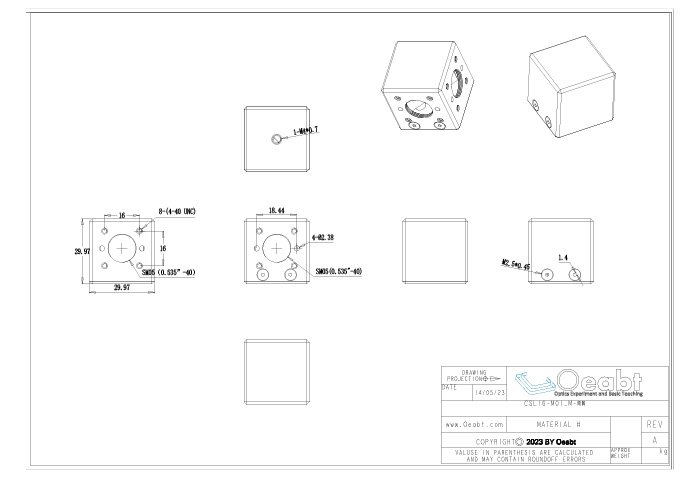

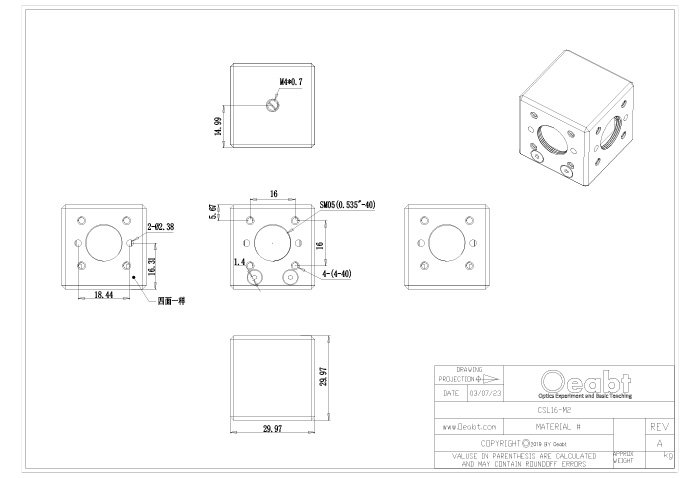

| 型号 | CSL16-M | CSL16-M2 |
| 规格 | 31.3*31.3*31.3mm | |
| 中心孔径 | SM05（0.535”-40）内螺纹 | SM05（0.535”-40）螺孔*4处 |
| 螺孔类型 | 4-40*8处，螺孔间距16mm | 4-40*16处，螺孔间距16mm |

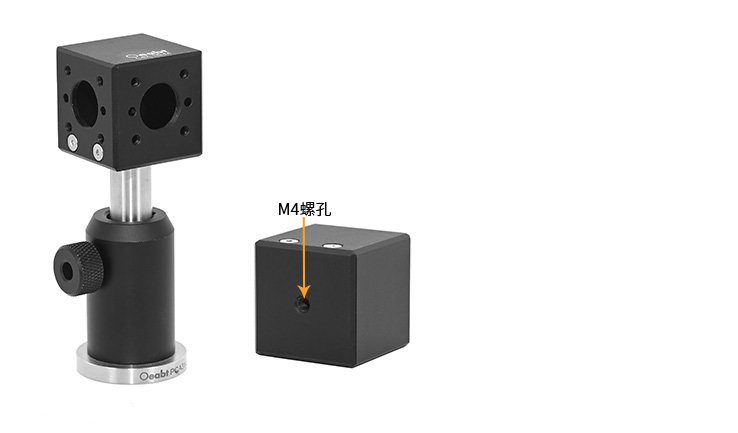

| M4*1处 | ||
| 重量 | 31.3g | 29.0g |
| 材质 | 7075铝合金 | |
其他信息

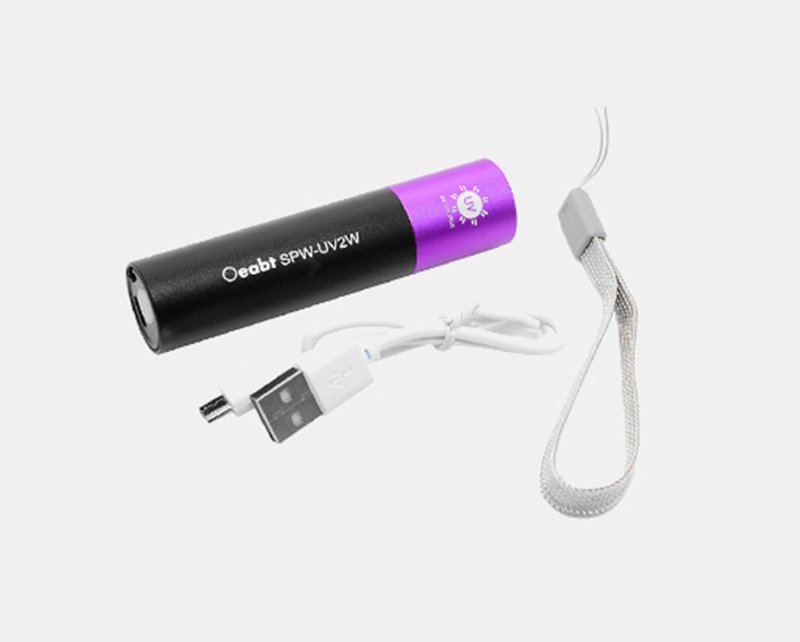

| 型号 | CSL16-M, CSL16-M2, 固化灯+UV胶, 固化灯+UV胶 |
|---|---|
| 材质 | /, 7075铝合金 |
| 螺纹类型 | /, 4-40*16处，螺孔间距16mm, 4-40*8处，螺孔间距16mm;M4*1处 |
| 中心孔径 | /, SM05（0.535”-40）内螺纹 |
