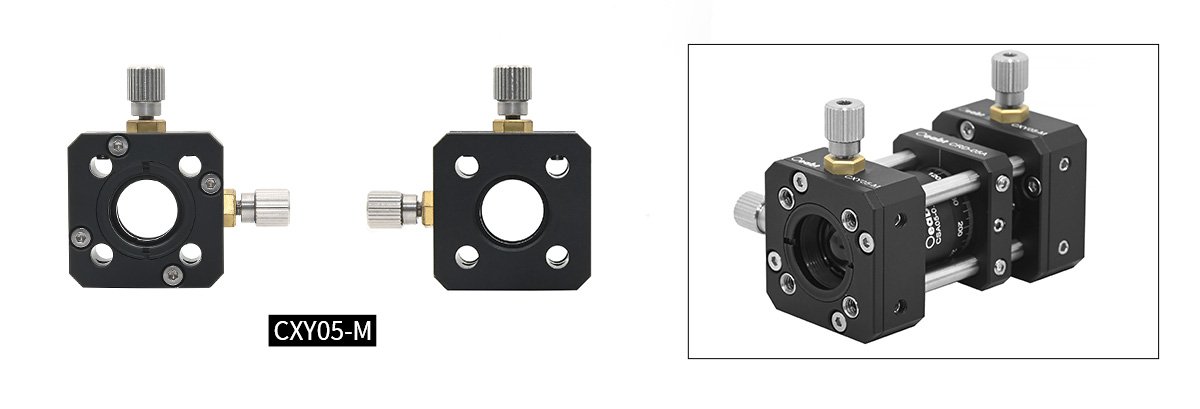

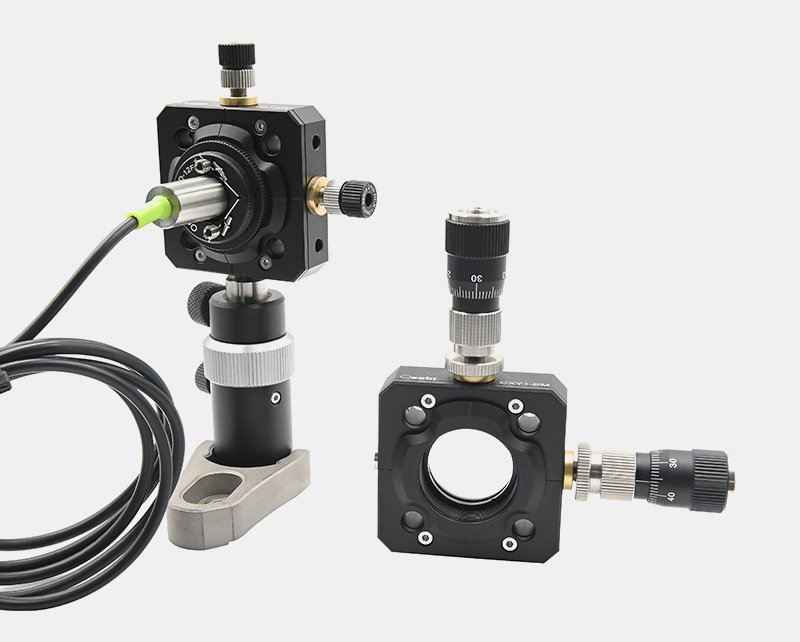

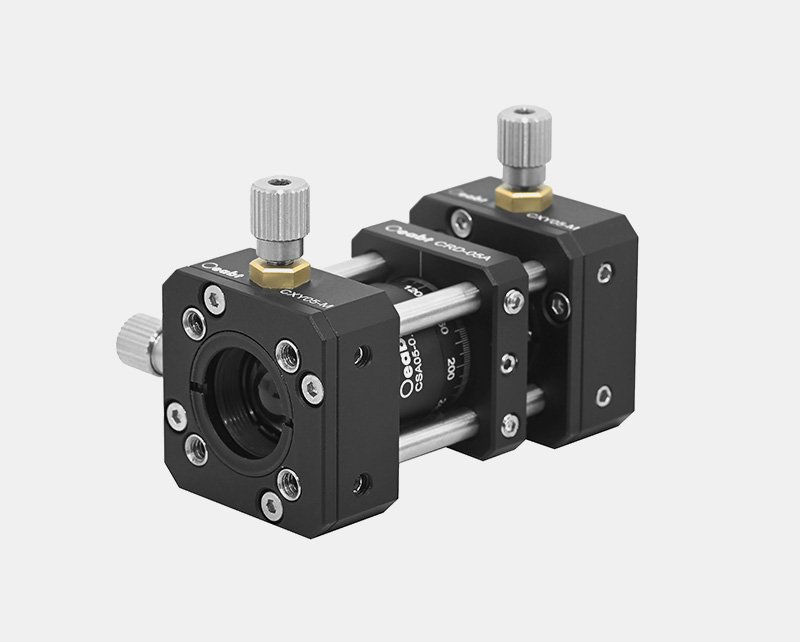

CXY05-M 16mm笼式XY平移调整架

型号

CXY05-M

规格

27.9*27.9*12.7mm（不含调节器）

可调行程

±1mm，精度0.25mm/圈

中心孔径

SM05(0.535”-40)内螺纹，兼容Ø12.7mm厚度≤5.8mm的光元件

兼容笼式

16mm，通孔Ø4.03mm*4处

重量

24.4g

材质

7075铝合金

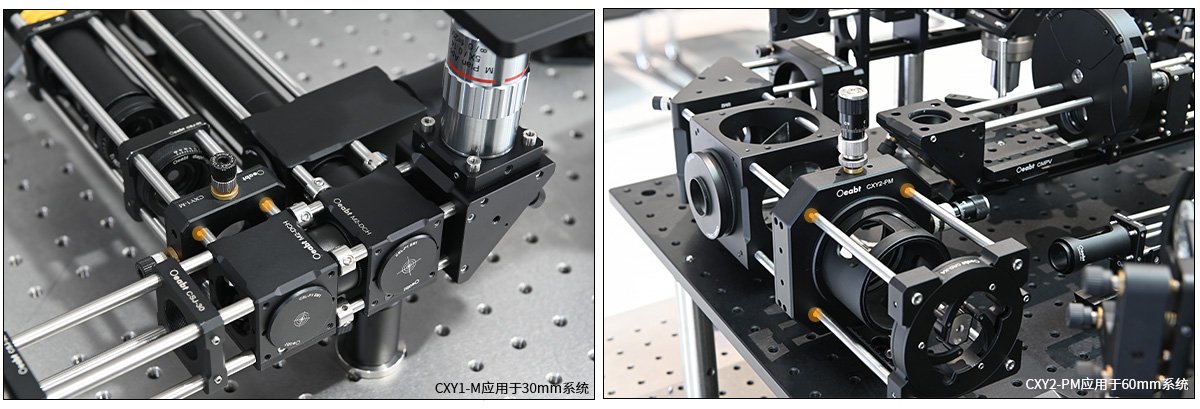

型号

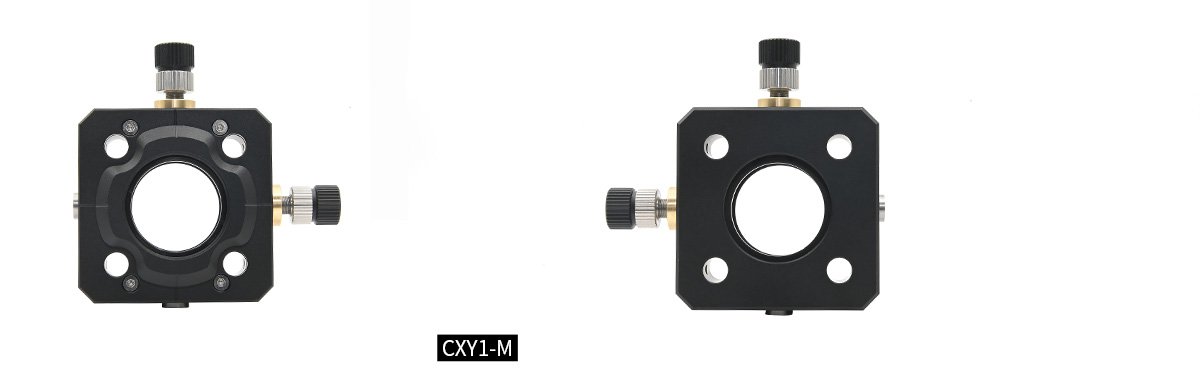

CXY1-M

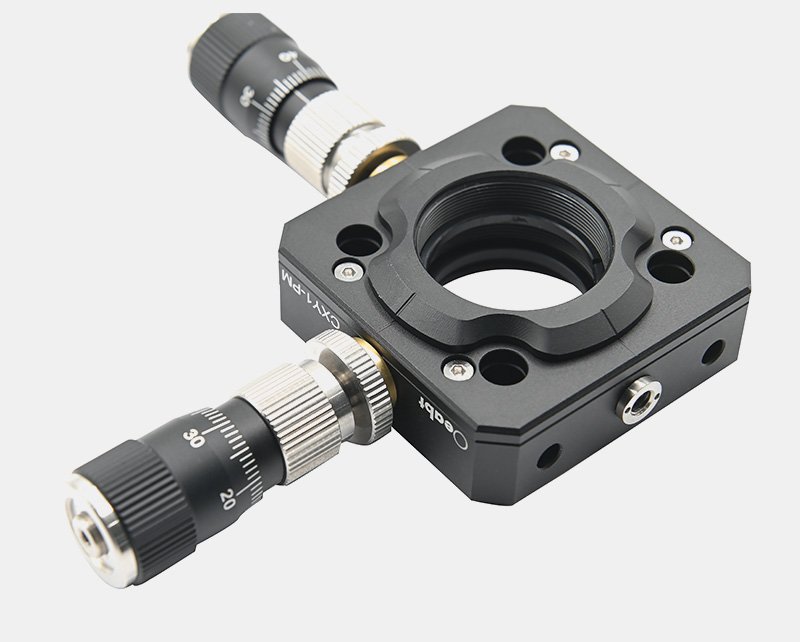

CXY1-PM

规格

49.5*49.5*18.6mm（不含调节器）

可调行程

±1mm旋钮型

±1mm差分型

调节精度

精度0.25mm/圈

粗调0.5mm/圈；
精调行程350μm，25μm/圈，精度0.5μm

中心孔径

SM1(1.035”-40)内螺纹，兼容Ø25.4mm厚度≤10mm的光元件

兼容笼式

30mm，通孔Ø6.02mm*4处

螺孔类型

M4*2处

重量

85.0g

131.0g

材质

7075铝合金

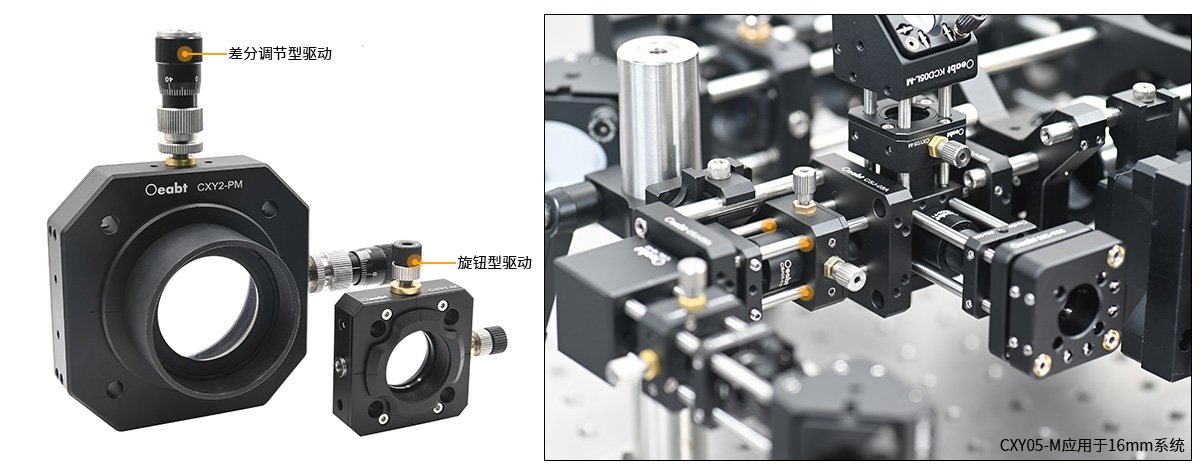

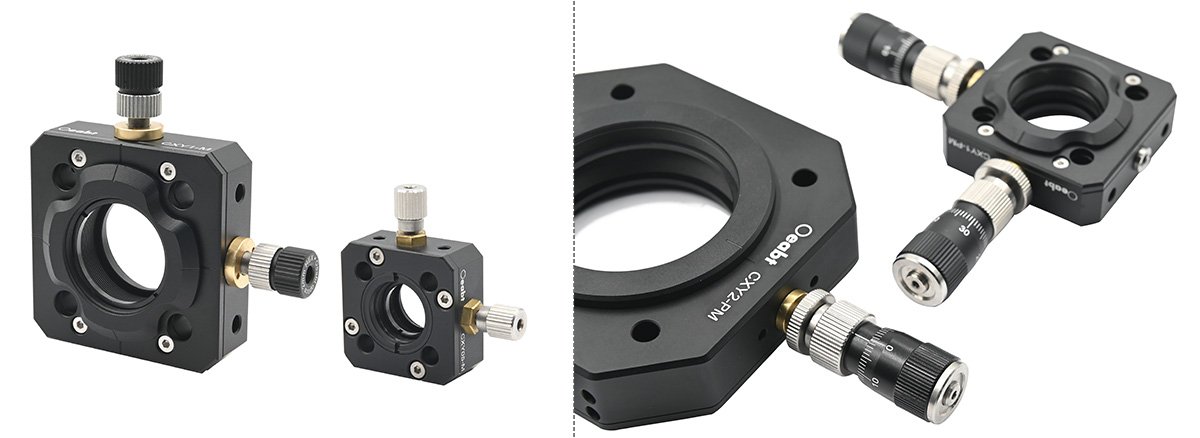

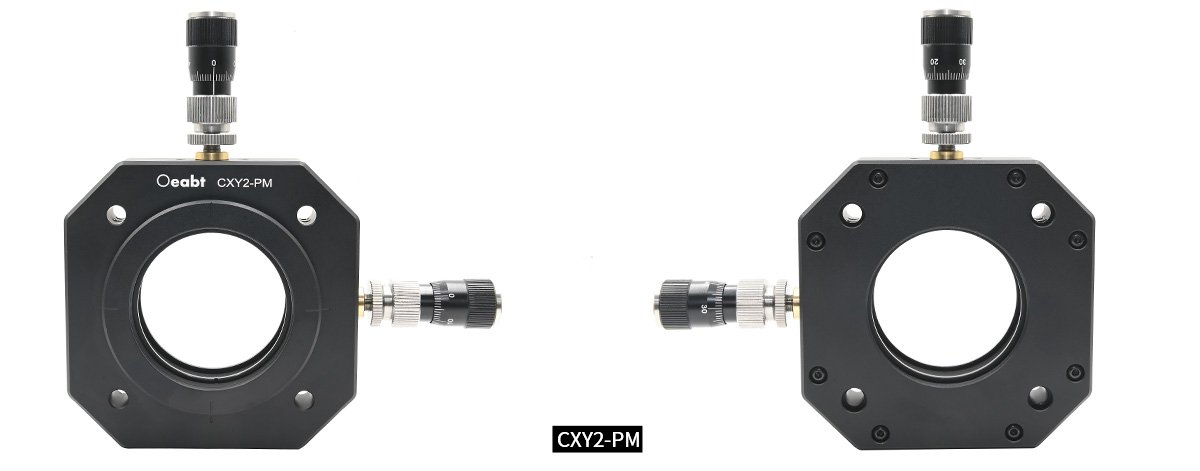

型号

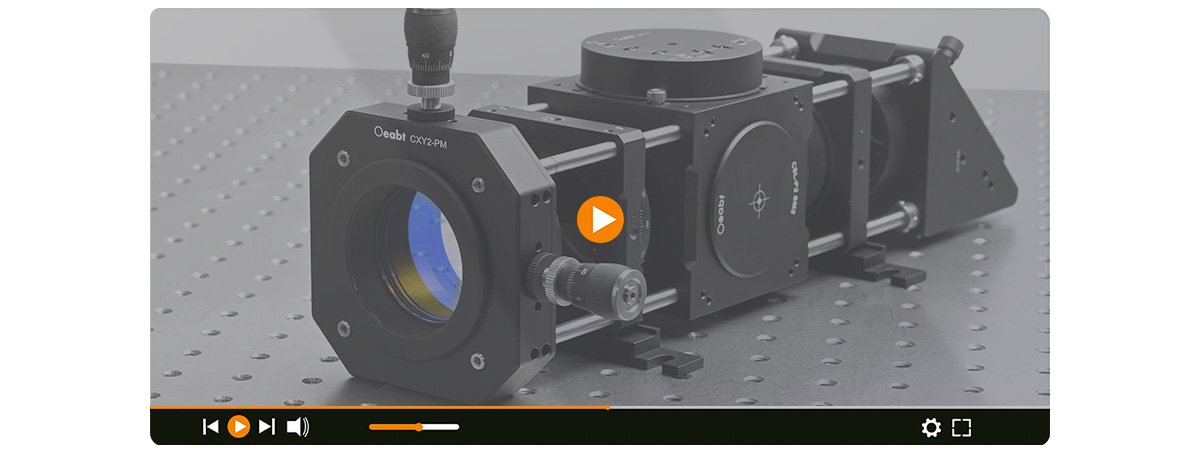

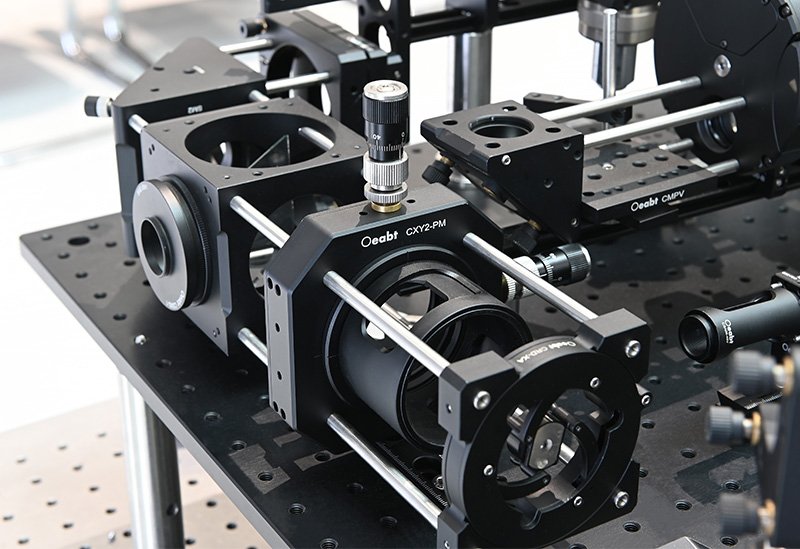

CXY2-PM

规格

27.9*27.9*12.7mm（不含调节器）

可调行程

±2mm，粗调0.5mm/圈；精调行程350μm，25μm/圈，精度0.5μm

中心孔径

SM2(2.035”-40)内螺纹，兼容Ø2英寸厚度≤16mm的光元件

兼容笼式

60mm，通孔Ø6.02mm*4处

重量

351.3g

材质

7075铝合金
