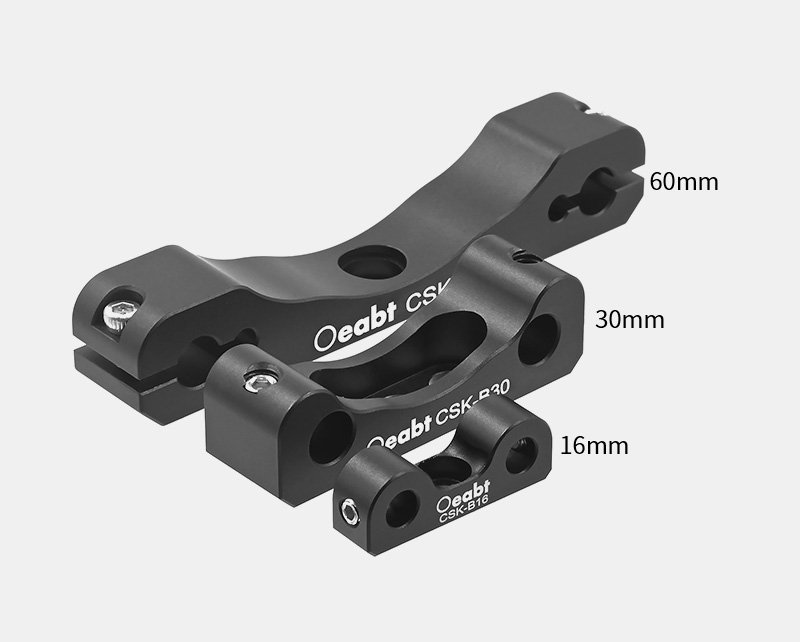

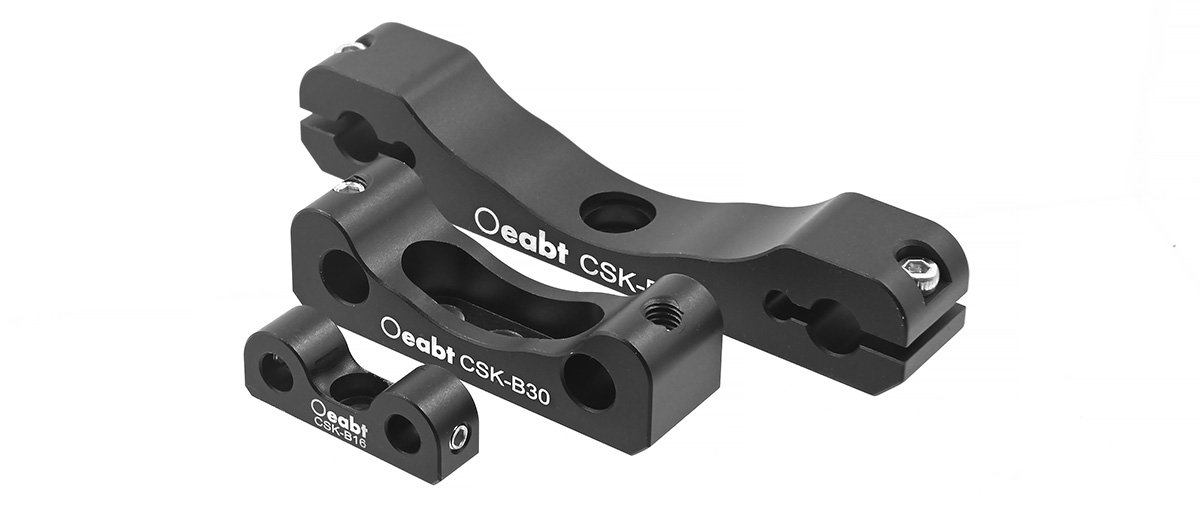

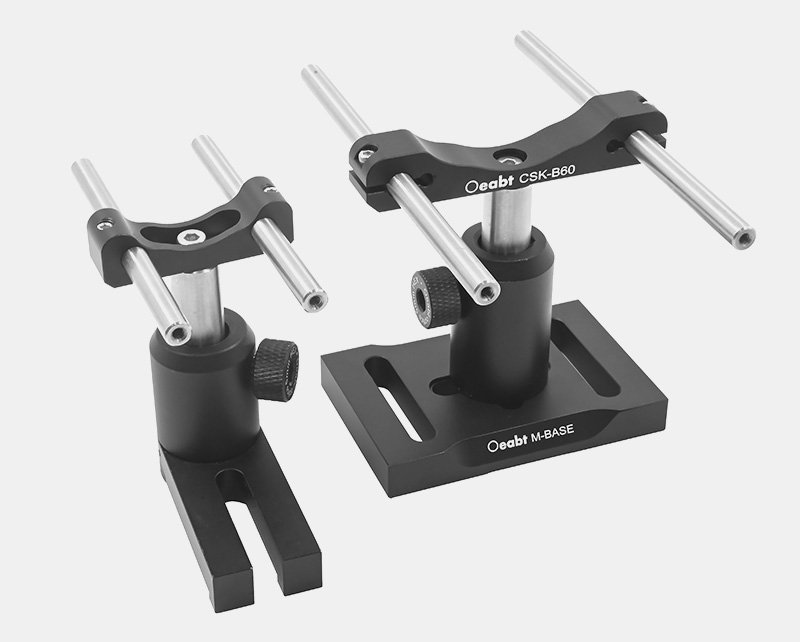

CSK-B系列 插入式安装支架

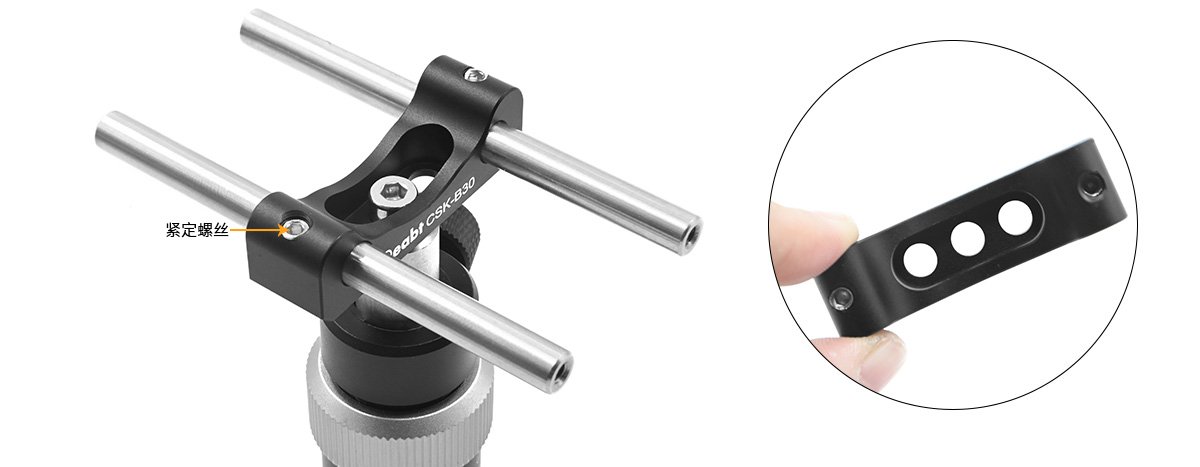

• 夹具支架用于支撑带支杆的笼式组件笼式组件； • 适用于16、30和60mm笼式系统； • 挠性锁定设计，通过顶部两侧的螺丝固定笼杆；
描述
https://www.oeabt.com/list.php?pid=1&ty=22&bid=5

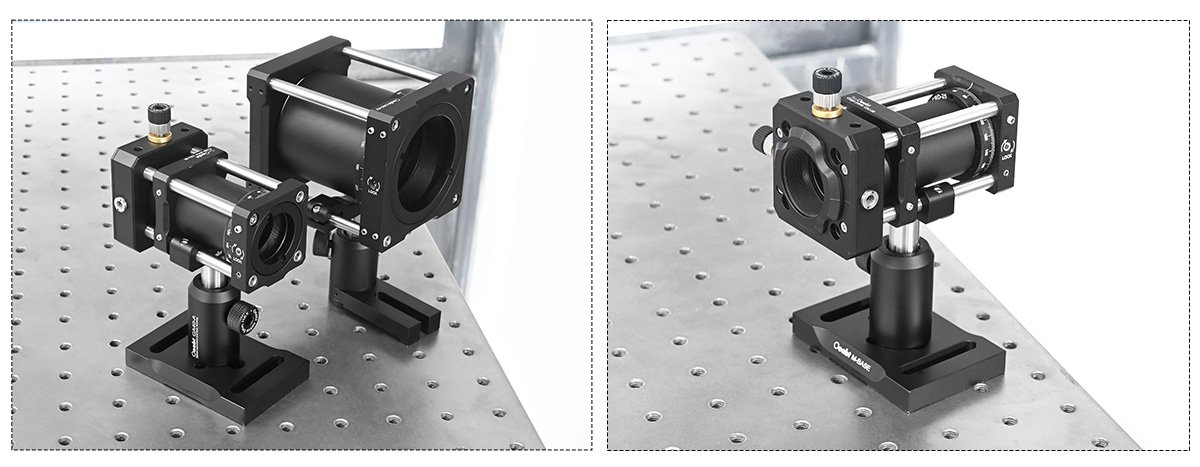

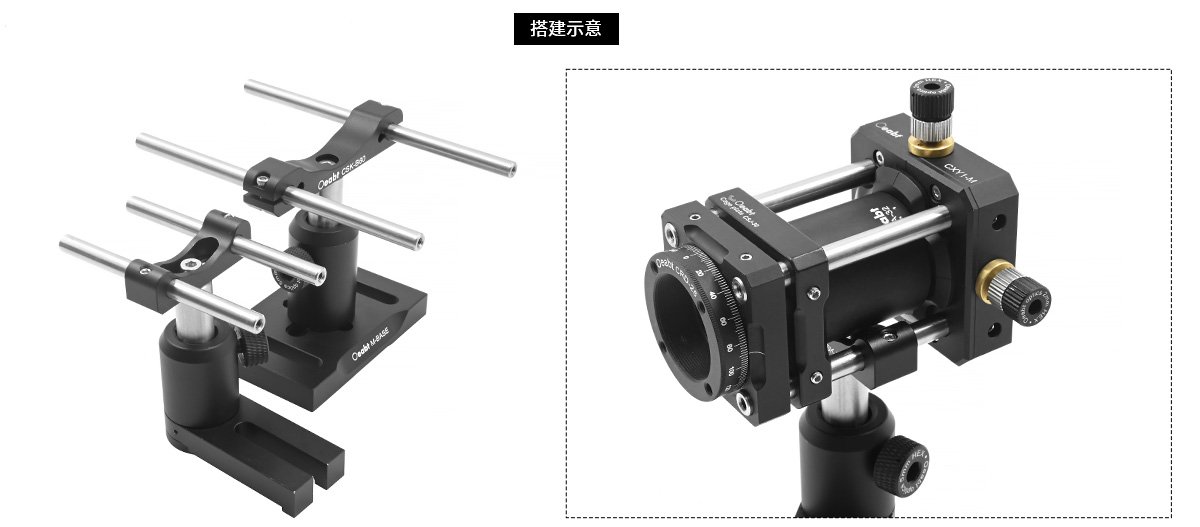

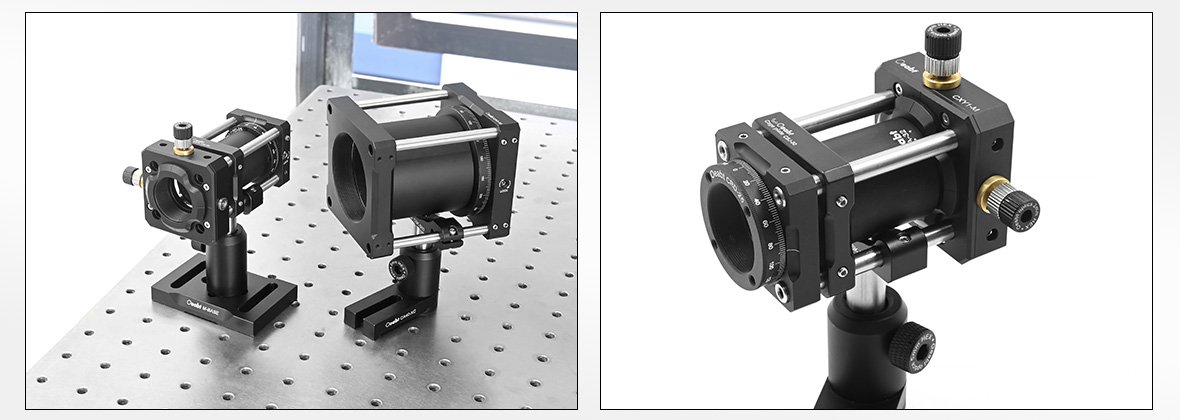

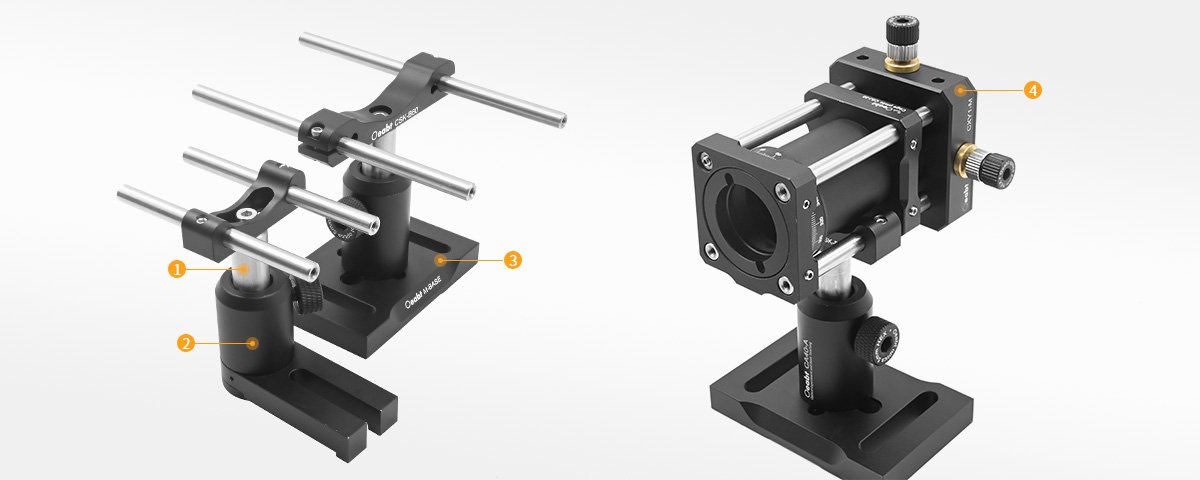

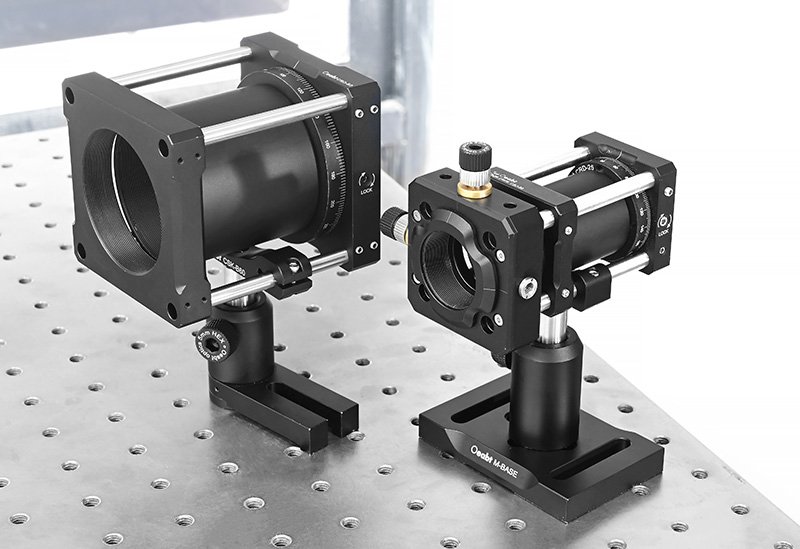

安装支架可将笼式组件安装在Ø12mm接杆上，薄型低剖面设计非常适合将16/30/60mm笼式系统集成到光机械组件中。

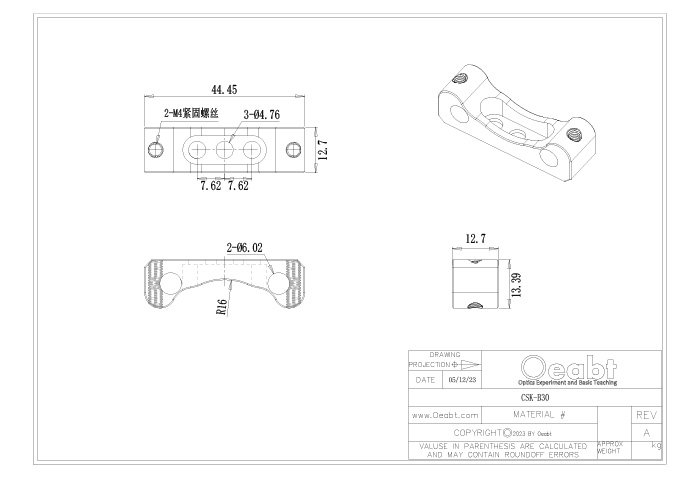

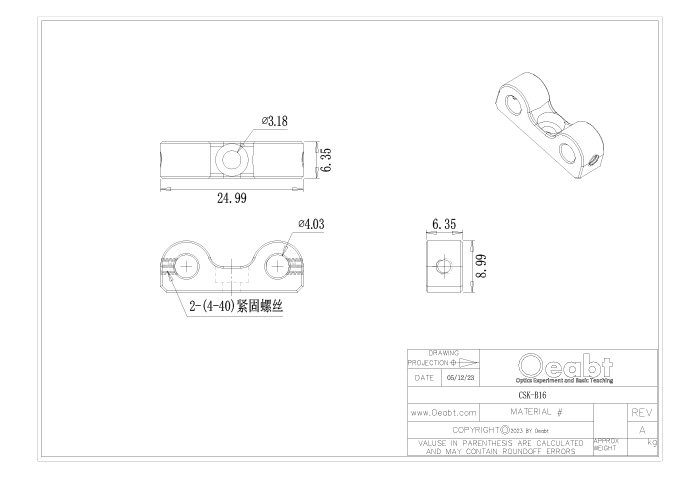

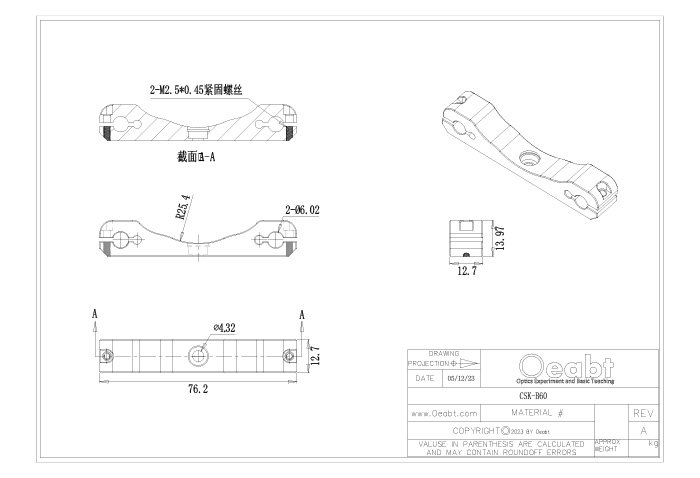

| 型号 | CSK-B16 | CSK-B30 | CSK-B60 |
| 规格 | 25.0*6.4*9.0mm | 44.5*12.7*13.4mm | 76.2*12.7*14.0mm |
| 通孔间距 | 16mm | 30mm | 60mm |
| 沉孔类型 | M3*1处 | M4*3处 | M4*1处 |
| 重量 | 2.5g | 9.5g | 23.2g |
| 材质 | 7075铝合金 | ||
其他信息
| 型号 | CSK-B16, CSK-B30, CSK-B60 |
|---|---|
| 材质 | 7075铝合金 |
| 螺纹类型 | M3*1处, M4*1处, M4*3处 |
