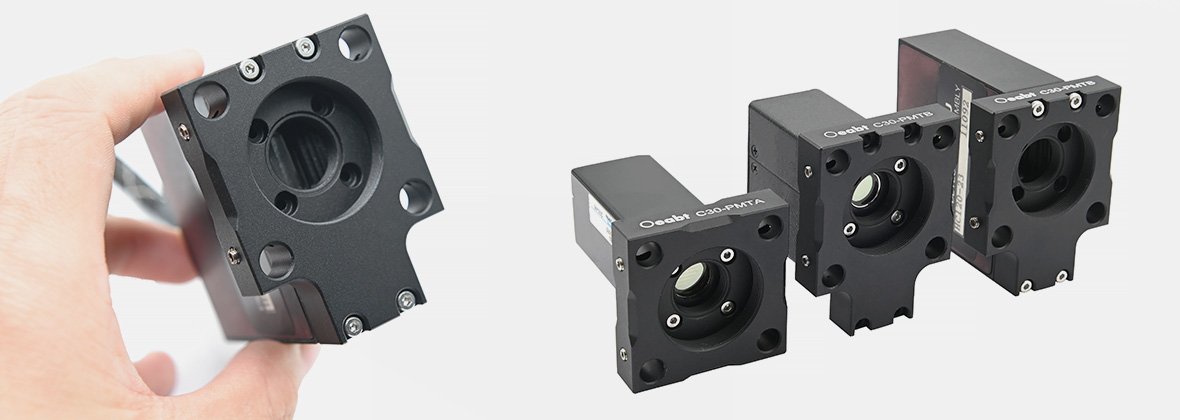

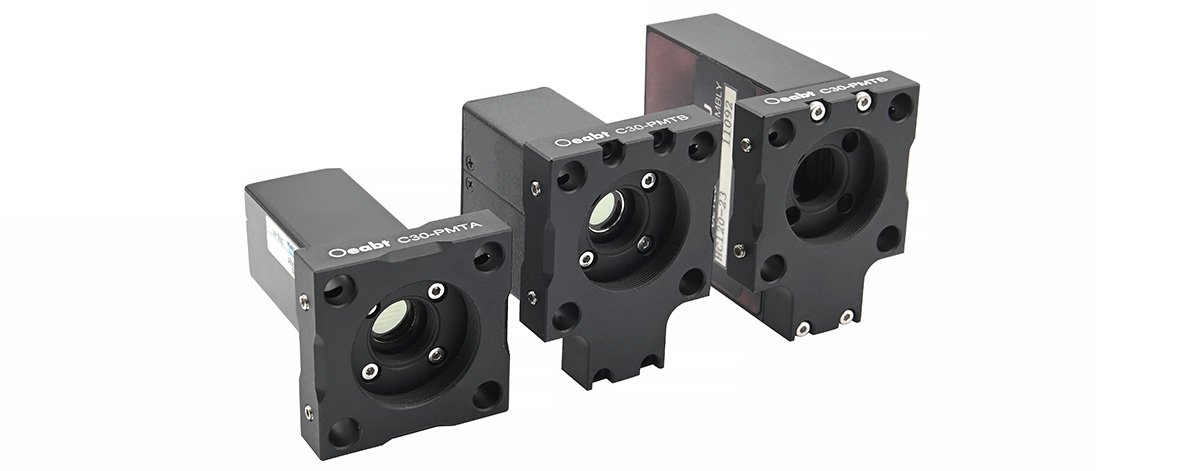

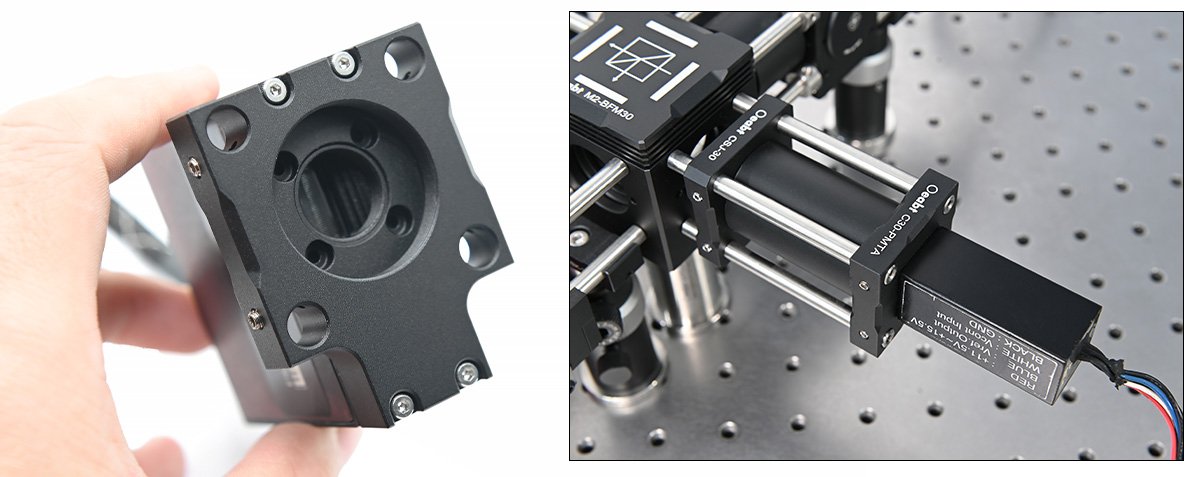

C30-PMTA 光电倍增管笼板
• 安装光电倍增管（PMT）到笼式系统； • 带SM1和SM05螺纹孔，用于套筒安装； • 沉头孔用于PMT的连接，附带4颗M2柱头螺丝安装；
描述

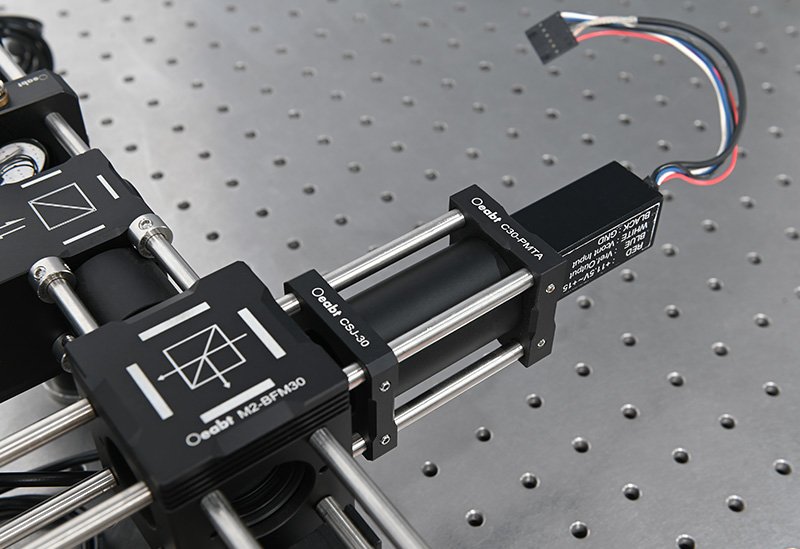

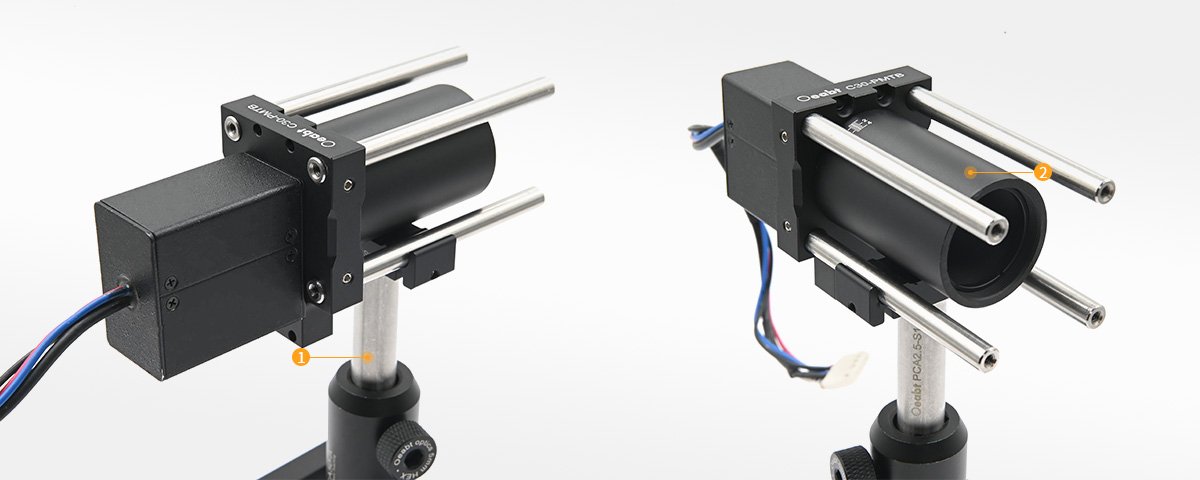

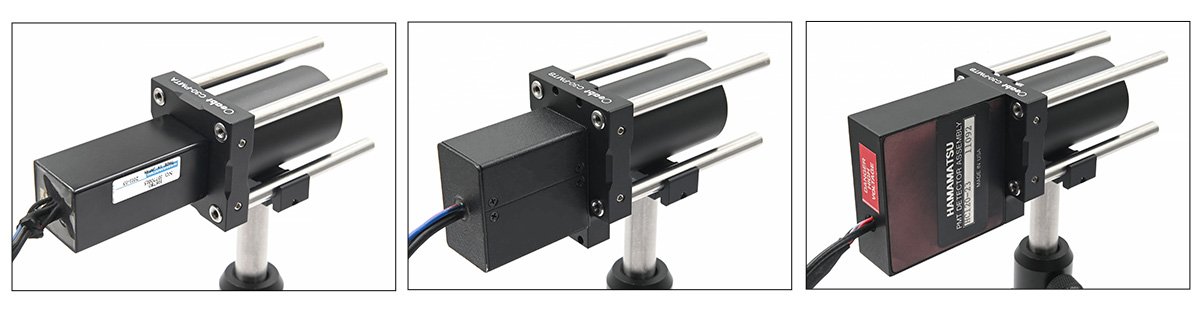

适配不同尺寸和固定孔位的PMT裸管及其配套管座而设计，使其能够集成到笼式系统光路中。
|
中心孔径 |
SM1(1.035”-40)内螺纹、SM05(0.535”-40)内螺纹 |
|
兼容笼式 |
30mm笼式系统 |
|
笼式间距 |
Ø6.02mm*4处，间距30mm |
|
材质 |
7075铝合金 |
|

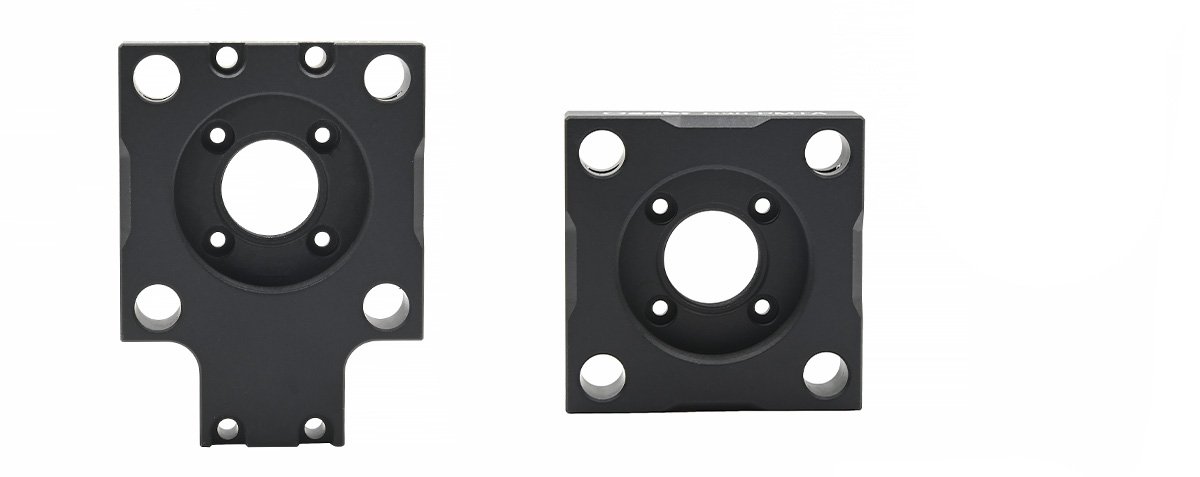

型号 |

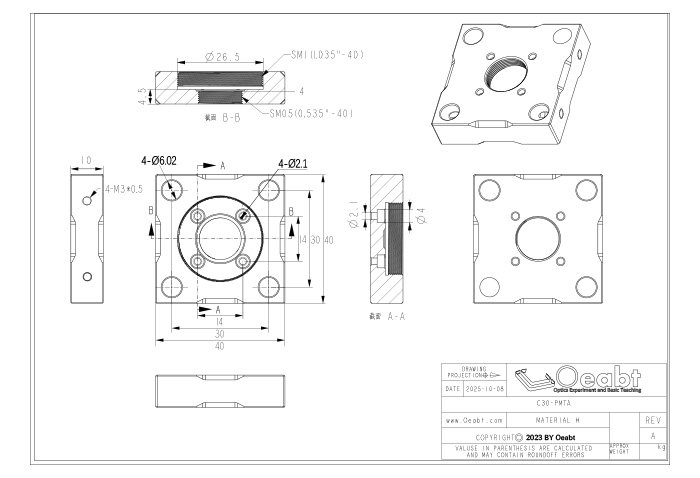

C30-PMTA |

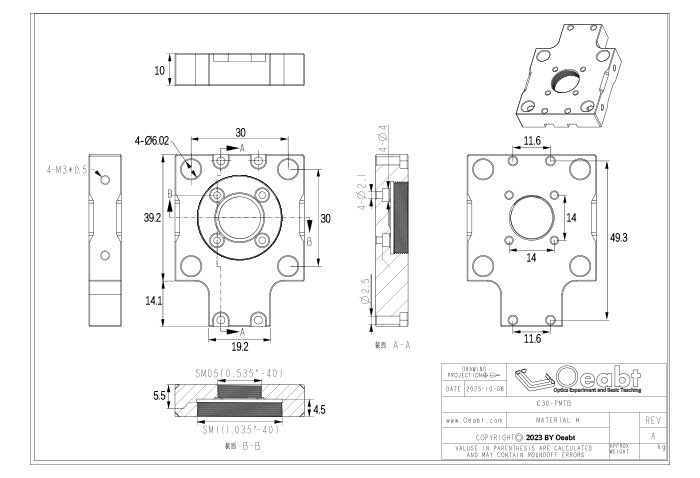

C30-PMTB |
|
规格 |
40.0*40.0*10.0mm |
40.0*53.3*10.0mm |
|
安装PMT端窗 |
M2*4处（沉孔），间距14*14mm |
M2*4处（沉孔），间距14*14mm； M2*4处（沉孔），间距11.6*49.3mm |
|
重量 |
30.1g |
34.5g |
其他信息
| 型号 | C30-PMTA, C30-PMTB |
|---|---|
| 材质 | 7075铝合金 |
| 螺纹类型 | M2*4处（沉孔），间距14*14mm, M2*4处（沉孔），间距14*14mm； M2*4处（沉孔），间距11.6*49.3mm |
| 中心孔径 | SM1(1.035”-40)内螺纹、SM05(0.535”-40)内螺纹 |
