VCJP-A25粗调款V形夹具安装座

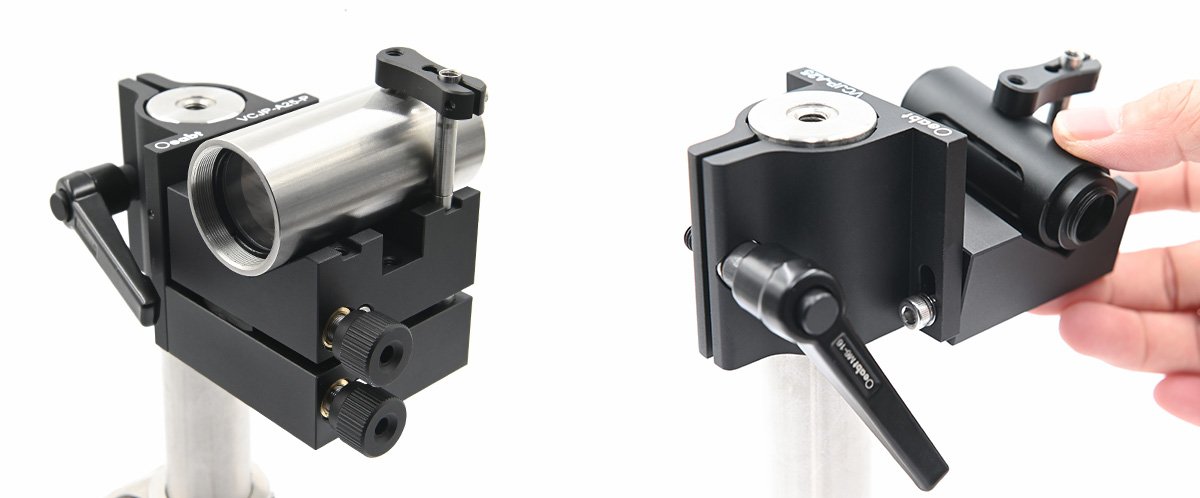

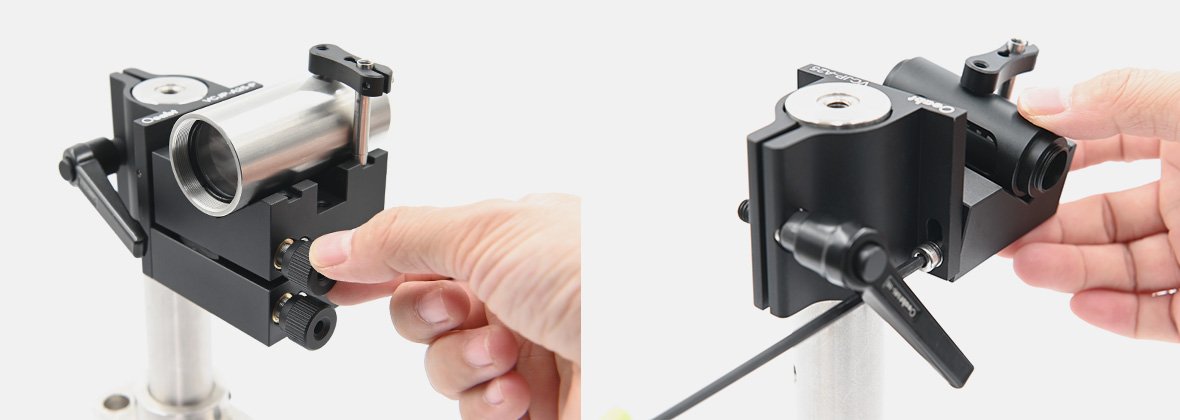

• 粗调款，提供±10°的仰俯调节； • 精调款，带M6*0.5调节器，提供±2°仰俯和偏转调节，可锁定； • 兼容Ø25mm接杆；
描述

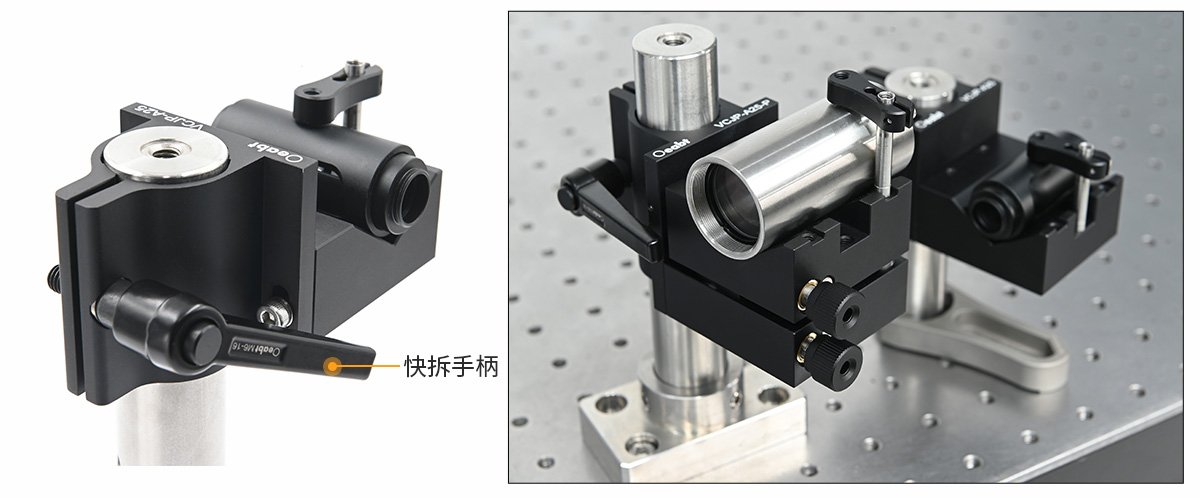

通过手柄驱动的挠性夹持将V形夹具座安装在Ø25mm接杆上，提供夹持圆柱形组件的仰俯、偏转调节。
|
型号 |
VCJP-A25 |

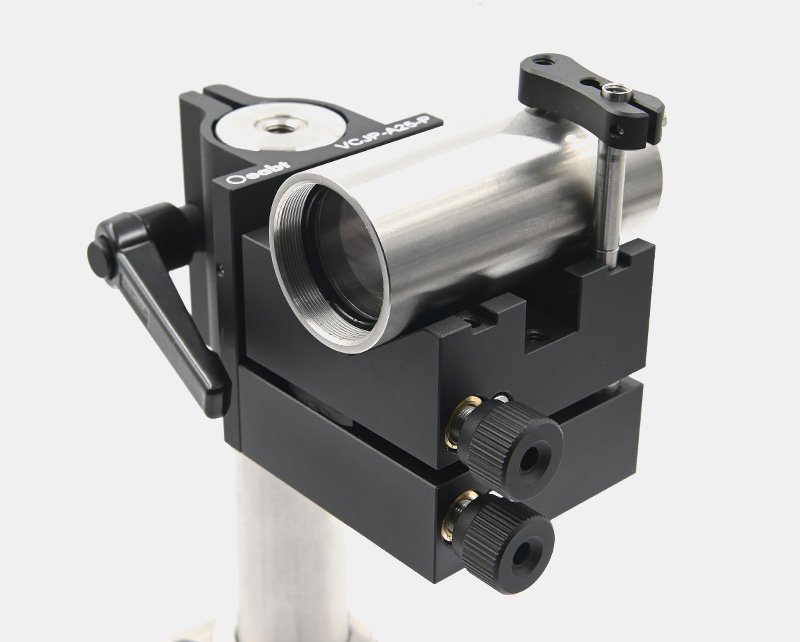

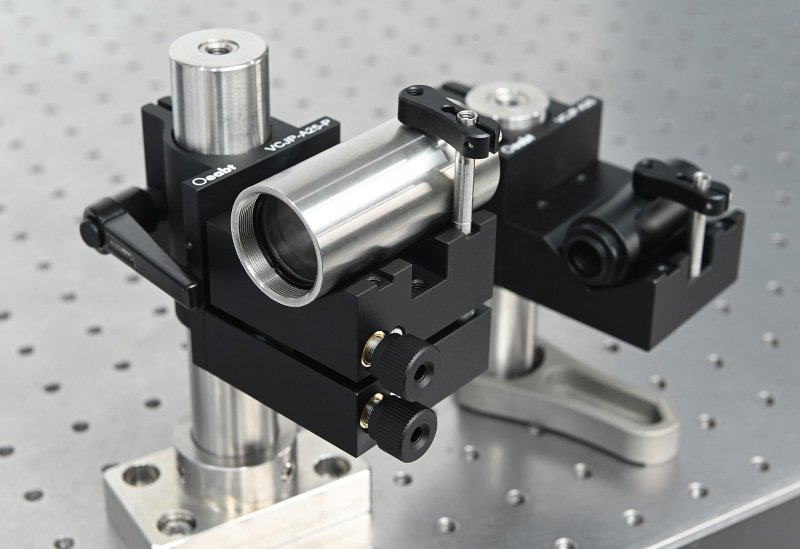

VCJP-A25-P |
|
规格 |

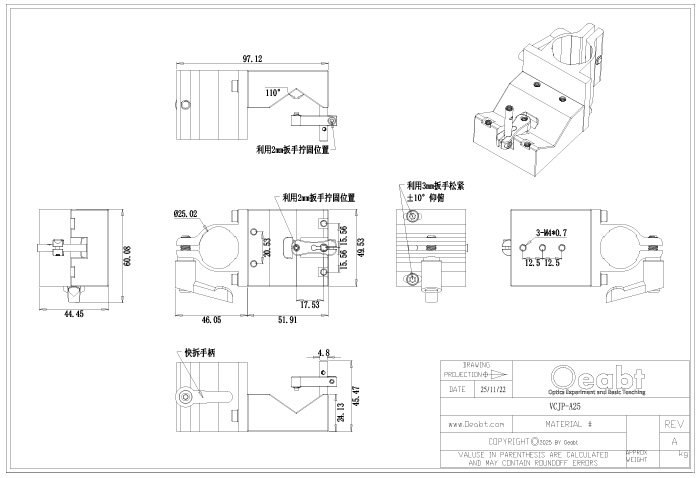

97.1*49.5*44.5mm |
114.0*50.8*53.8mm |
|
调节范围 |
±10°仰俯 |
±2°仰俯、偏转 |
|
调节精度 |
/ |
6.81mrad/圈 |
|
螺孔类型 |
M4*2处（台面）；M4*3处（底部） |
M4*2处（台面） |
|
重量 |
232.3g |
409.3g |
|
兼容接杆 |
Ø25mm |
|
压臂夹持 |
安装中间位置：Ø0.8-Ø24.0mm |
|
安装外侧位置：Ø9.8-Ø30.3mm |
|
|
材质 |
铝合金+不锈钢 |
|

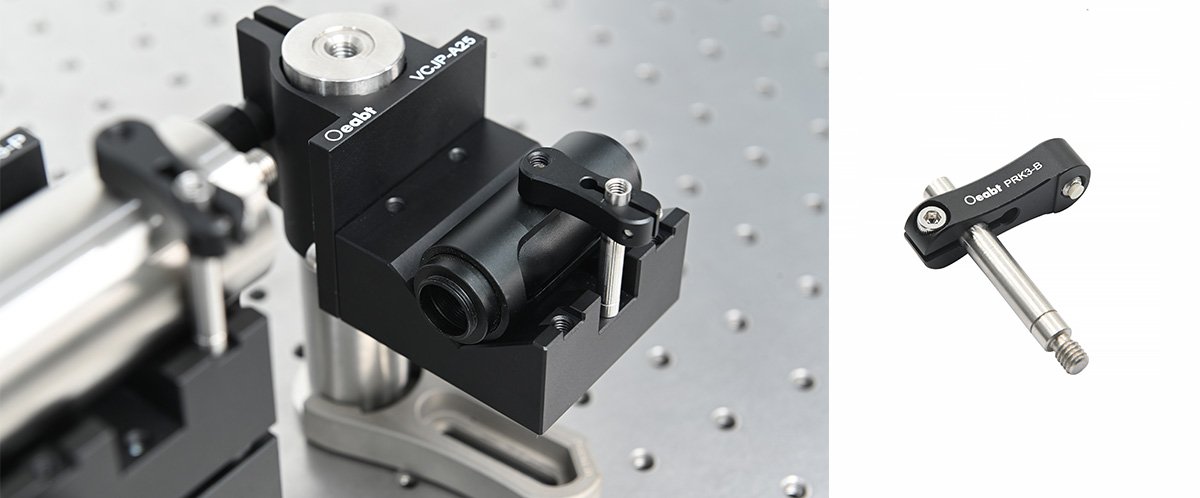

型号 |
PRK3-B |
|
规格 |
29.2*36.5*10.2mm |
|
接杆规格 |
Ø4.8*31.4mm |
|
螺纹类型 |
顶部M4螺孔、底部M4螺柱 |
|
重量 |
7.4g |
|
材质 |
铝合金+不锈钢 |
其他信息
| 型号 | VCJP-A25, VCJP-A25-P, PRK3-B |
|---|---|
| 材质 | 铝合金+不锈钢 |
| 螺纹类型 | M4*2处（台面）, M4*2处（台面）；M4*3处（底部）, 顶部和底部具有M4螺纹 |
| 直径 | 兼容Ø25mm接杆, 最大夹持高度为24.6mm |
