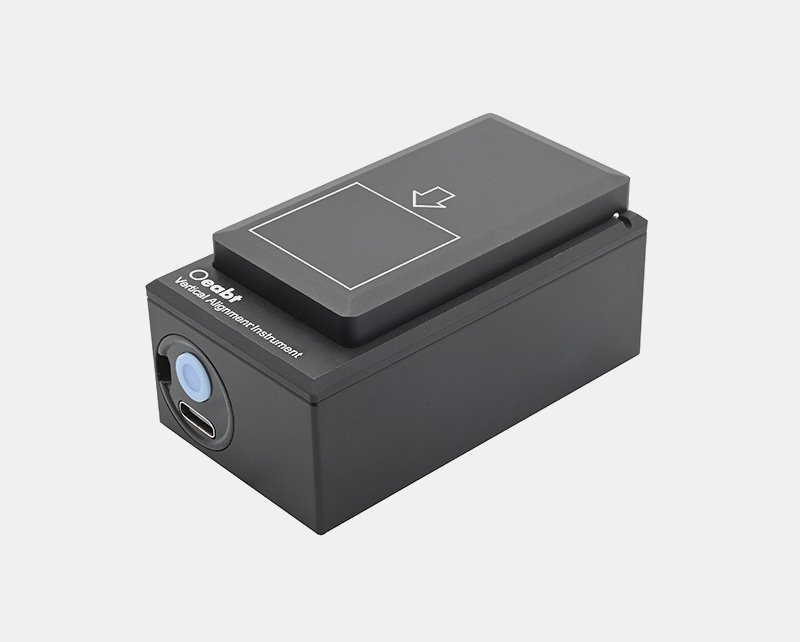

VAI-01 基准平行校准仪

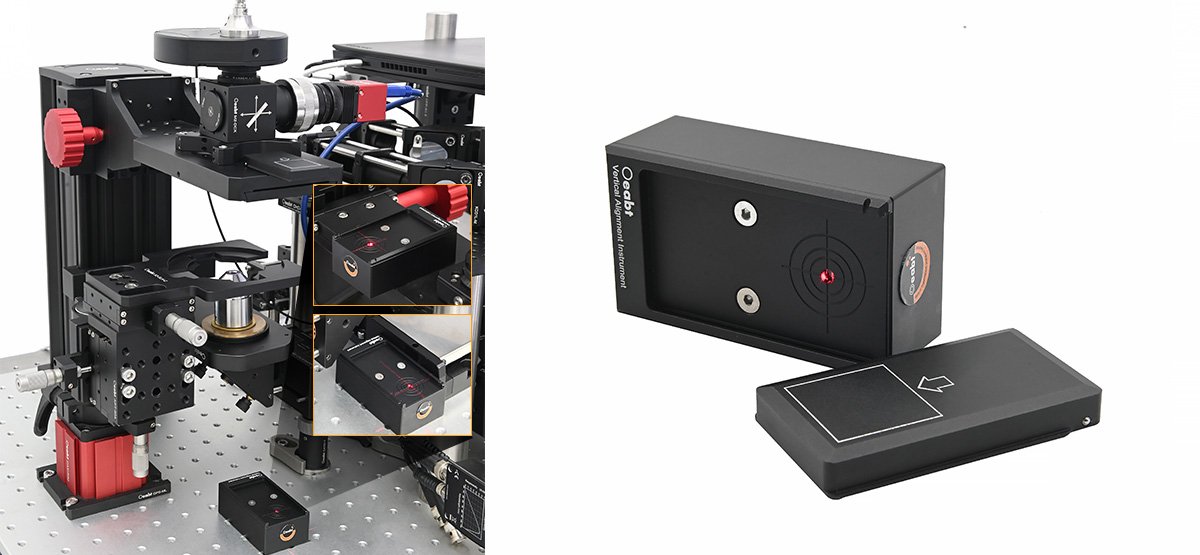

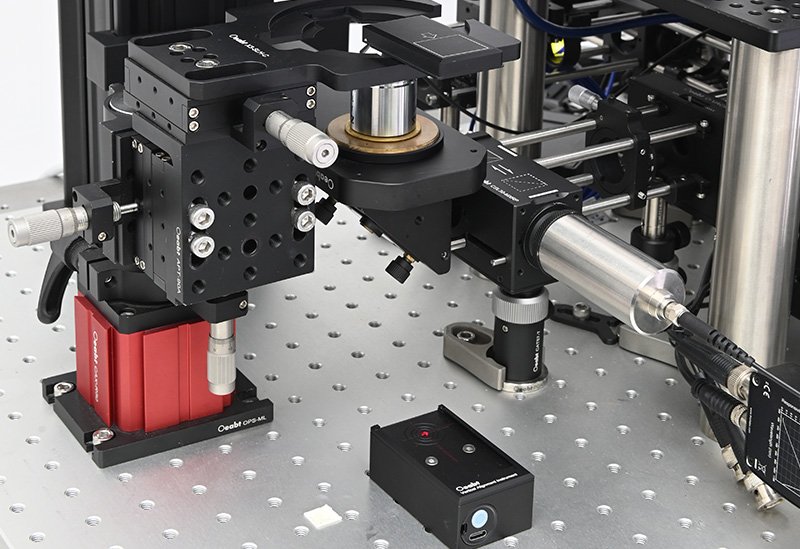

• 简易式分体校准装置； • 快速校对实验装置的平面与工作台的平行度偏差； • 适用于光学装置搭建、精密仪器调试等场景；
描述

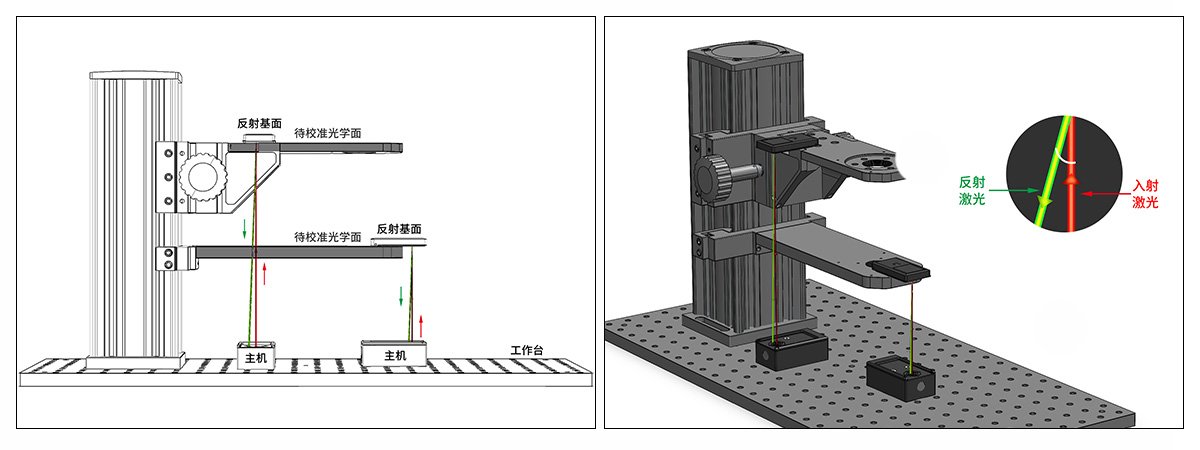

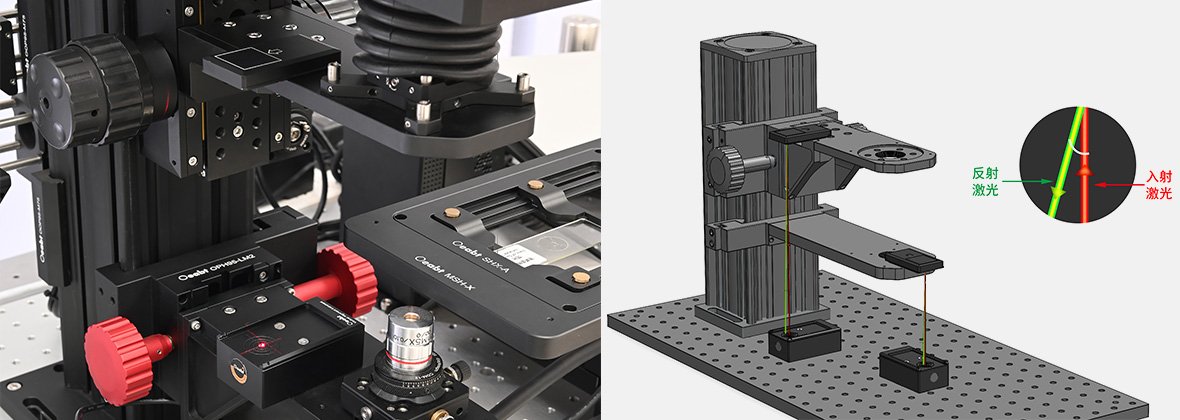

VAI-01是一款简易式分体平行校准工具，采用激光反射原理，可快速检测运动控制装置、光学实验系统、精密仪器等平面与工作台之间的平行度偏差，提供可视化的平行调整误差信息。
|
型号 |
VAI-01 |
|
规格 |

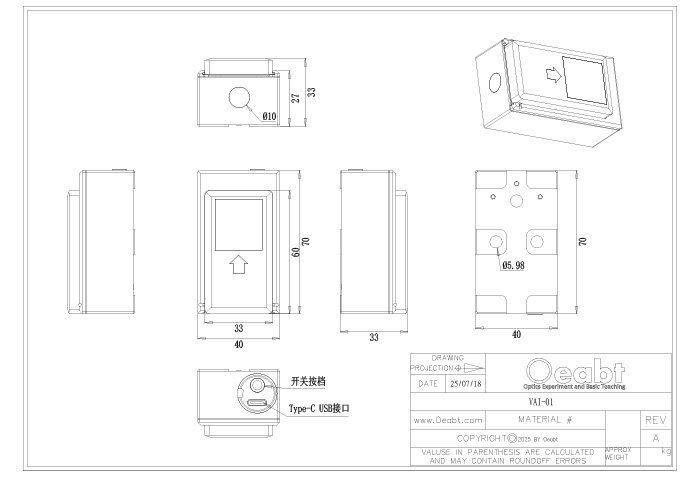

校准主机：70*40*27mm |
|
反射基板：60*33*6mm，反射镜片：35*25*7mm |
|
|
输出波长 |
650nm（Class II） |
|
出光孔径 |
∅3mm(±0.1mm) |
|
标线尺寸 |
圆环:∅8mm、∅12mm、∅18mm；直线长度:21.9mm、25mm |
|
标线精度偏差 |
1mm格(200mm高)，≈1/3’ |
|
光束垂直偏差 |
偏差≈ 1/6’(光束高度在 2.5m时测试数据) |
|
工作距离 |
50-1000mm |
|
电源系统 |
锂电（电池容量700mAh） |
|
续航时间 |
连续工作≥5h |
|
充电接口 |
Type-C USB |
|
开关档口 |

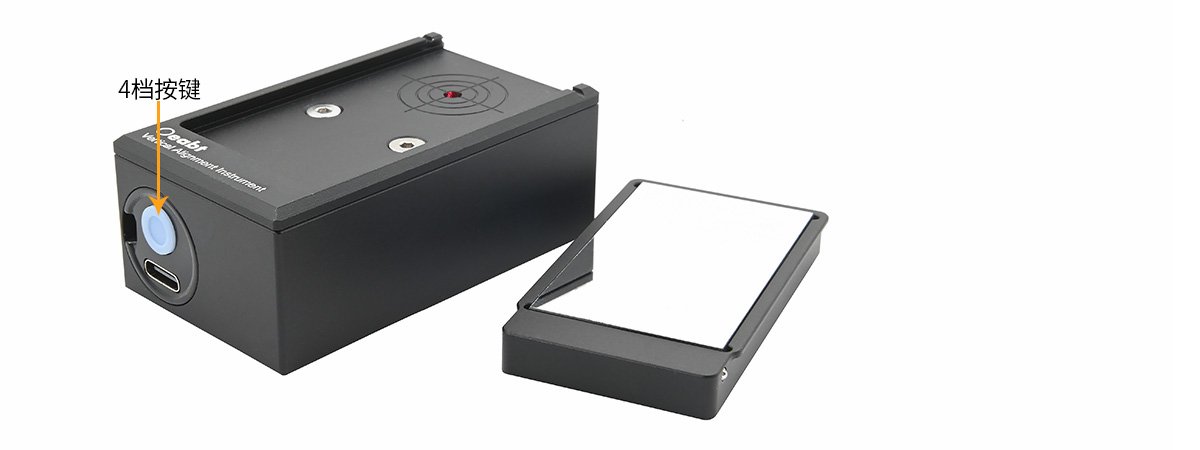

4档按键：按1亮、2暗、3闪、4关 |
|
重量 |
149.3g |
|
材质 |
铝合金+反射镜 |
|
组件清单 |

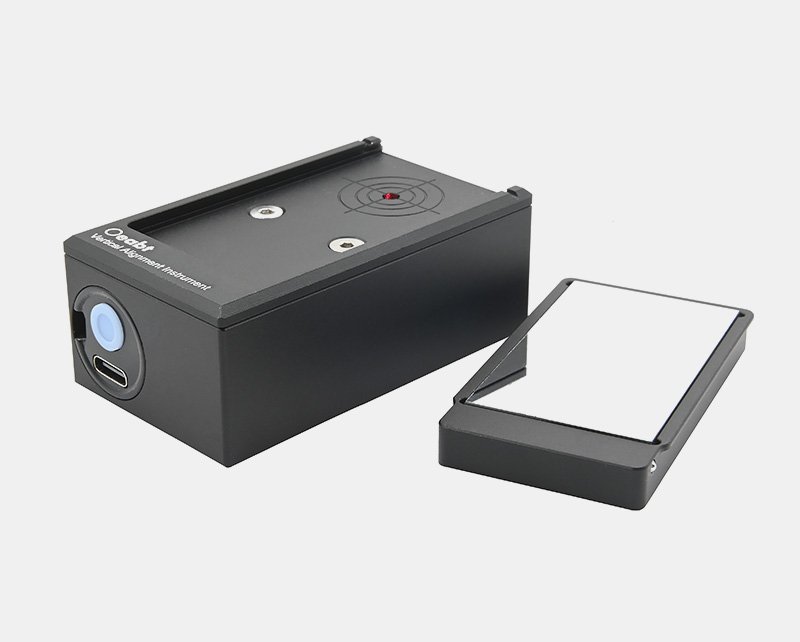

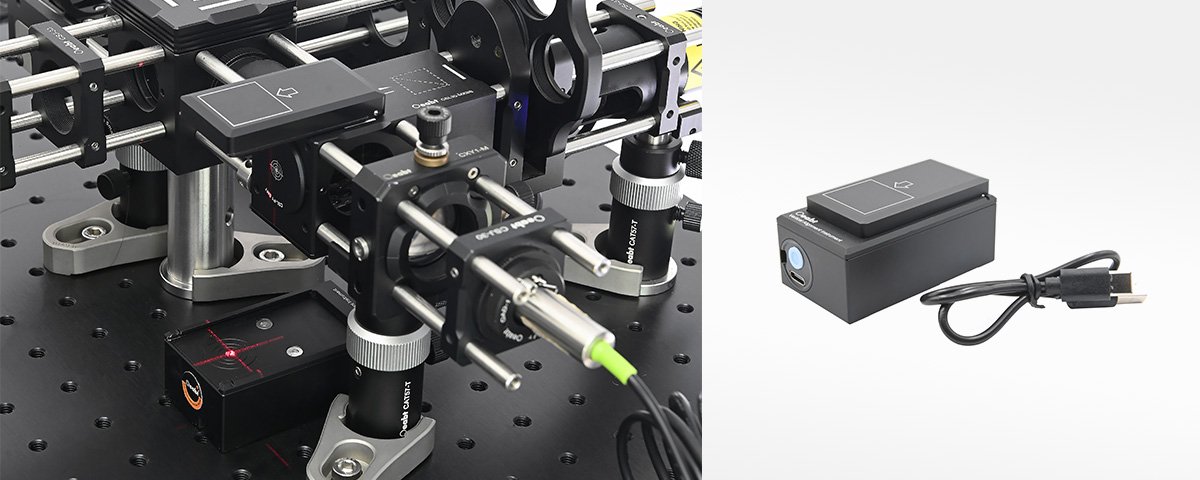

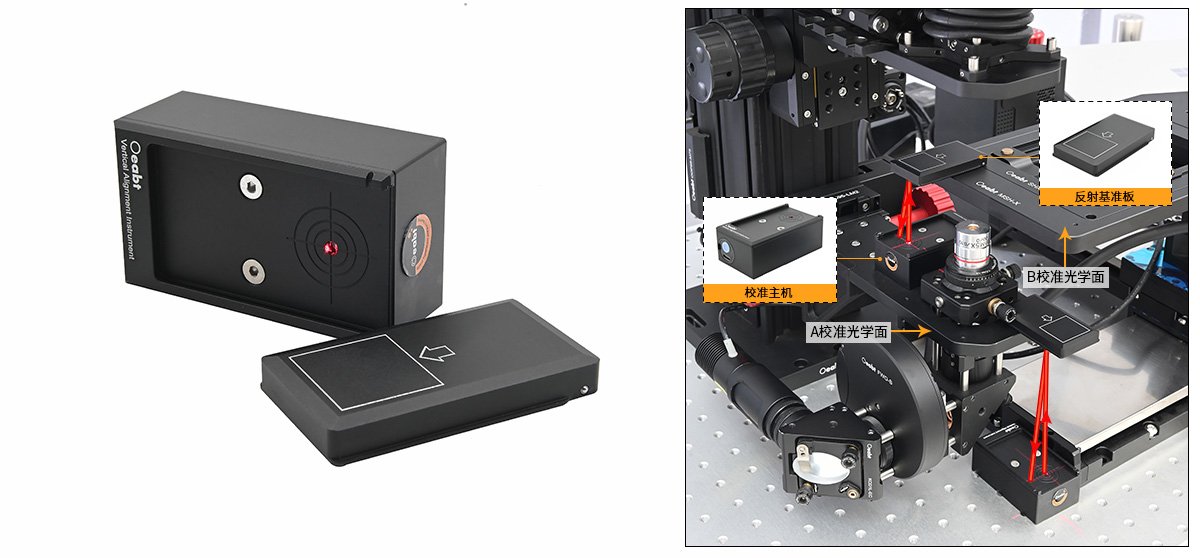

校准主机（含点状激光模块）、反射基准板（镜面）、USB充电线 |
其他信息
| 型号 | VAI-01 |
|---|---|
| 材质 | 铝合金+反射镜 |
| 螺纹类型 | / |
