TFA-E25.4 椭圆反射镜铝膜

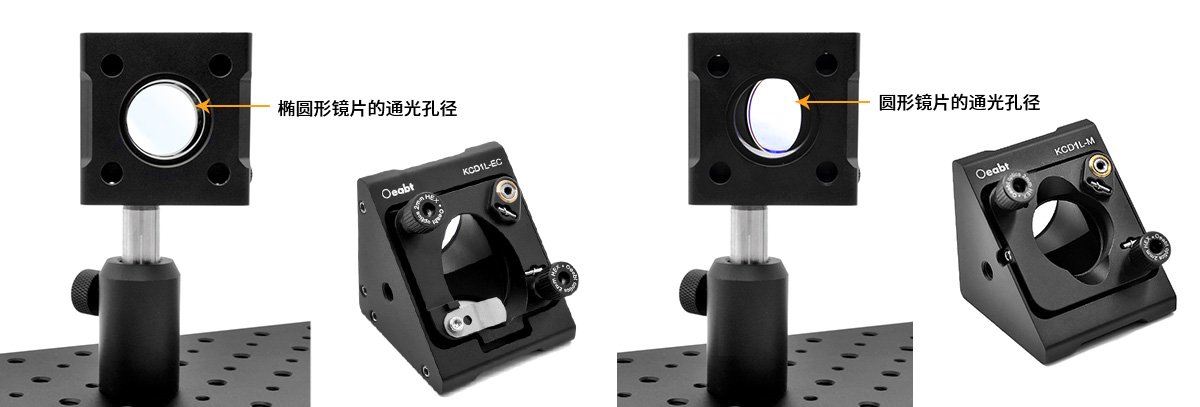

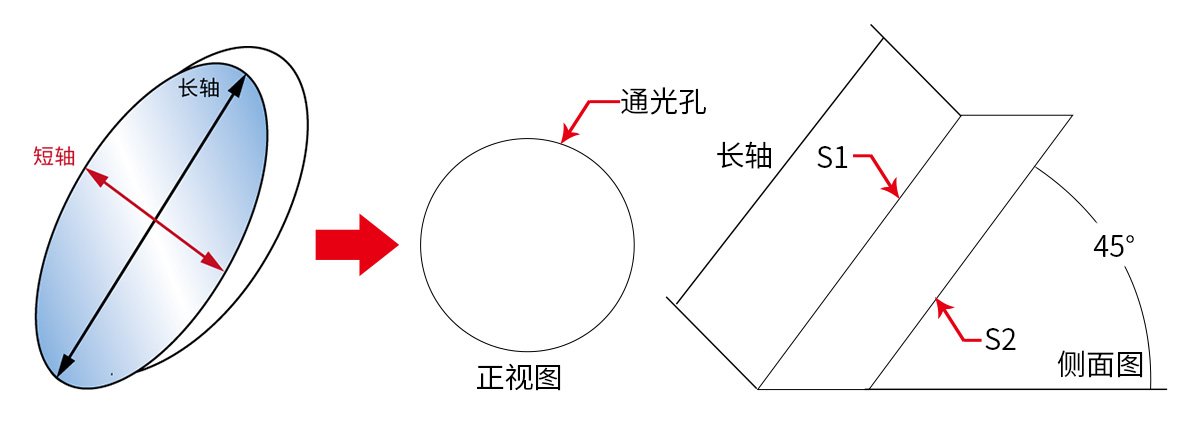

• 当椭圆的入射角为45°时，所得的通光孔径为圆形孔径； • 椭圆反射镜可使用两个焦点来消除组件内采用多个聚焦元件的需要，适用于转折光线； • 常规圆形反射镜所得的通光孔径只有一半，而椭圆镜片的通光孔径可达圆形孔径的百分百；
描述

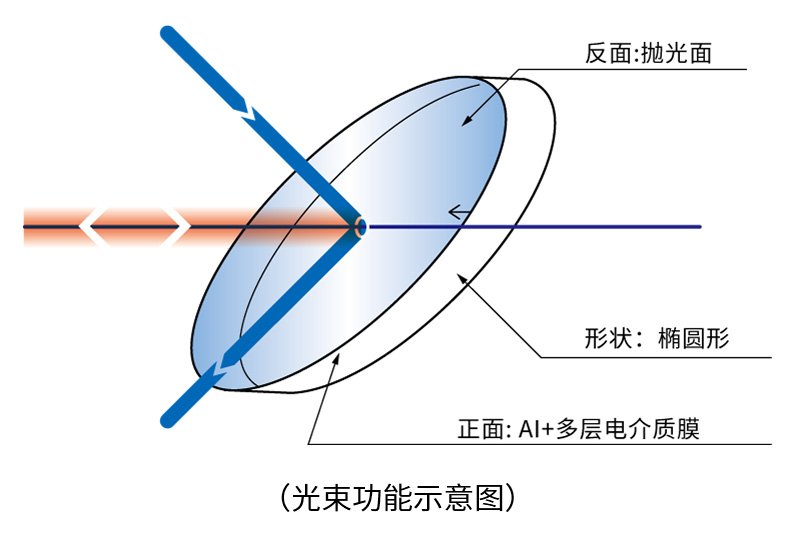

有保护层的镀铝反射镜是许多常规宽带应用的良好选择。二氧化硅保护层用来保护精细的铝膜，使其适用于实验室和工业应用。椭圆反射镜可使用两个焦点来消除组件内采用多个聚焦元件的需要。由于其拉长了椭圆的长轴，因此适用于在高精度的角度和波长畸变低的情况下弯曲光线和折叠光线。
| 产品参数 | 参数信息 |
| 材质 | K9光学玻璃 |
| 镀膜 | 单面镀铝膜 |

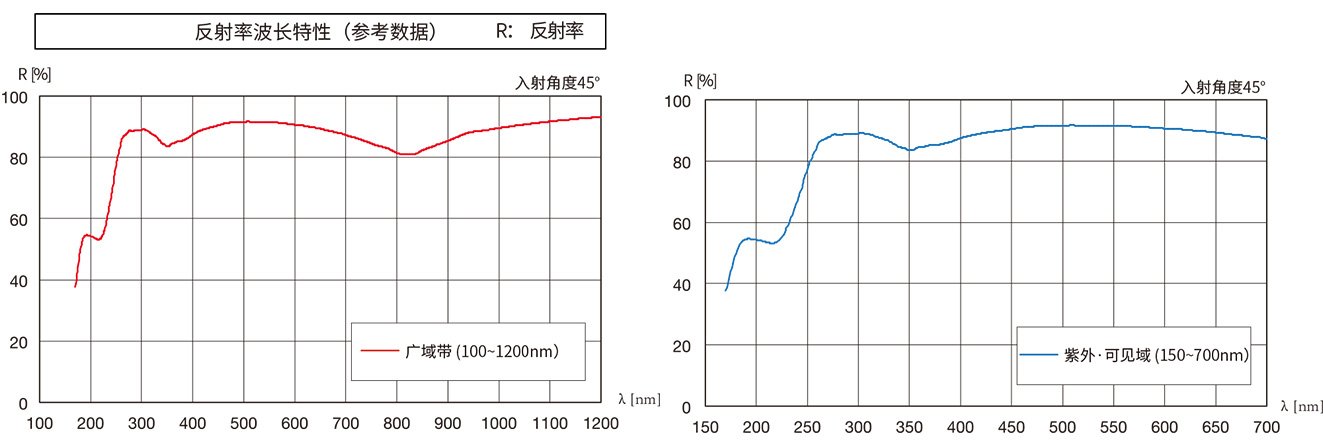

| 适用波长 | 300-1200nm |
| 入射角度 | 45° |
| 尺寸误差 | +0.0/0.2mm |
| 厚度公差 | ±0.5mm |
| 表面面型 | λ/10@633nm |
| 表面质量 | 10-5 |
| 基板面型精度 | λ/2 |
| 激光损伤阈值 |
0.25J/cm2 (脉冲宽10ns,重复频率20Hz) |
| 背面 | 细磨 |
| 保护性倒边 | 0.2-0.5mm*45° |
| 型号 | 参数 |

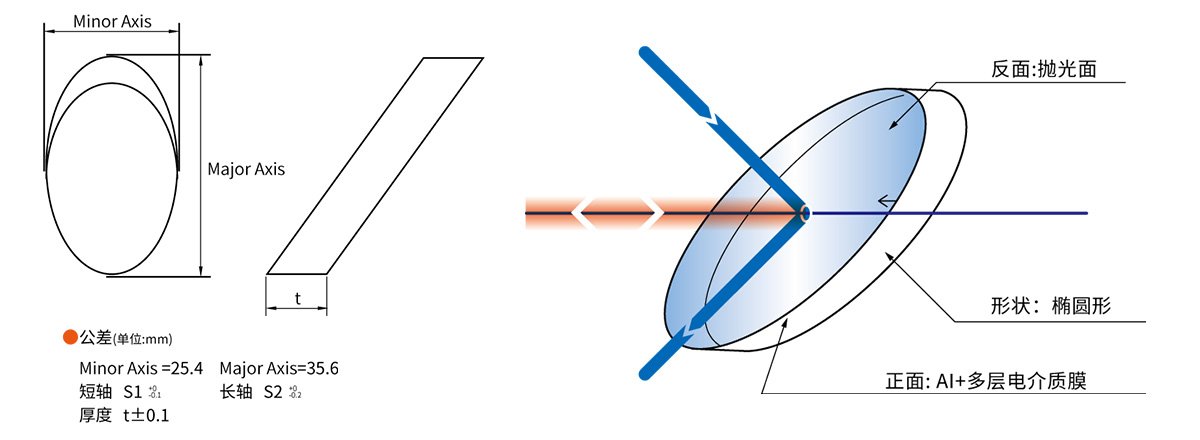

| TFA-E25.4 | 短轴25.4mm,长轴35.6mm; 厚度5mm; |
其他信息
| 型号 | TFA-E25.4 |
|---|
