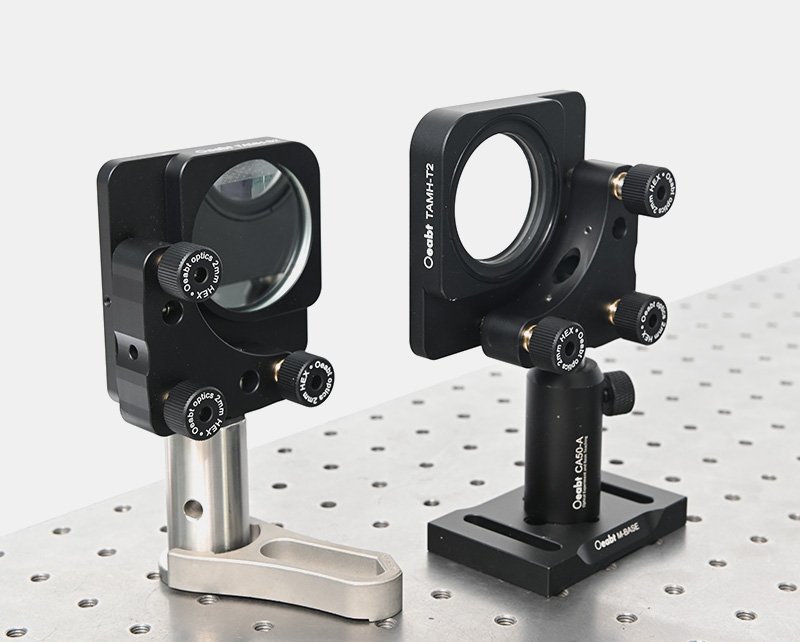

TAMH系列 Ø2英寸三轴调整架
• 厚后板和重型弹簧，实现了高稳定性； • 兼容安装Ø2英寸或Ø50mm的光学元件； • 提供±4°的仰俯和偏转；
描述
精密加厚型：采用厚实的后板与重型弹簧结构，为光学元件提供了坚固的基准平台，有效抑制微动。
|

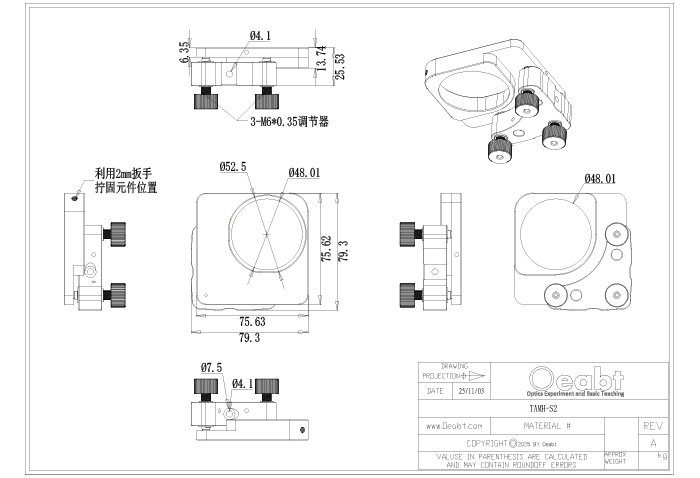

规格 |
80.580.5**25.5mm（不含调节器） |
|
调节范围 |
±4°（俯仰&偏转）,Z轴平移5mm |
|
调节精度 |
9.77mrad/圈 |
|
调节器螺纹 |
M6*0.35（不可锁定） |
|
螺孔类型 |
M4*1处（沉孔） |
|
材质 |
7075铝合金 |
|

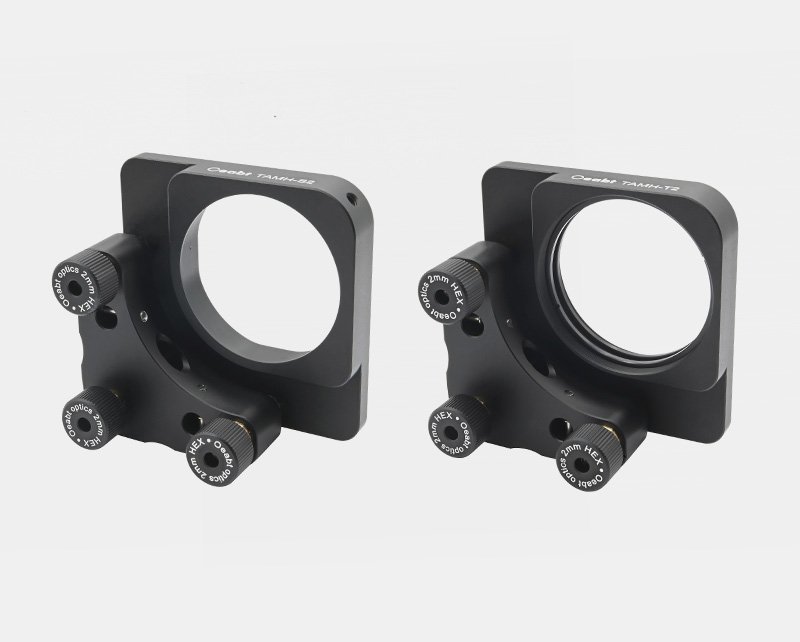

型号 |
TAMH-T2 |
TAMH-S2 |
|
中心孔径 |
SM2（2.035”-40）内螺纹 |
Ø52.5mm |
|
兼容元件 |
Ø2英寸，厚度≤10mm |
Ø2英寸，厚度≥3mm |
|
重量 |
172.8g |
175.6g |
其他信息
| 型号 | TAMH-T2, TAMH-S2 |
|---|---|
| 材质 | 7075铝合金 |
| 螺纹类型 | Ø52.5mm平滑孔，顶丝固定, SM2（2.035”-40）内螺纹 |
| 安装孔直径 | Ø2英寸，厚度≤10mm, Ø2英寸，厚度≥3mm |
