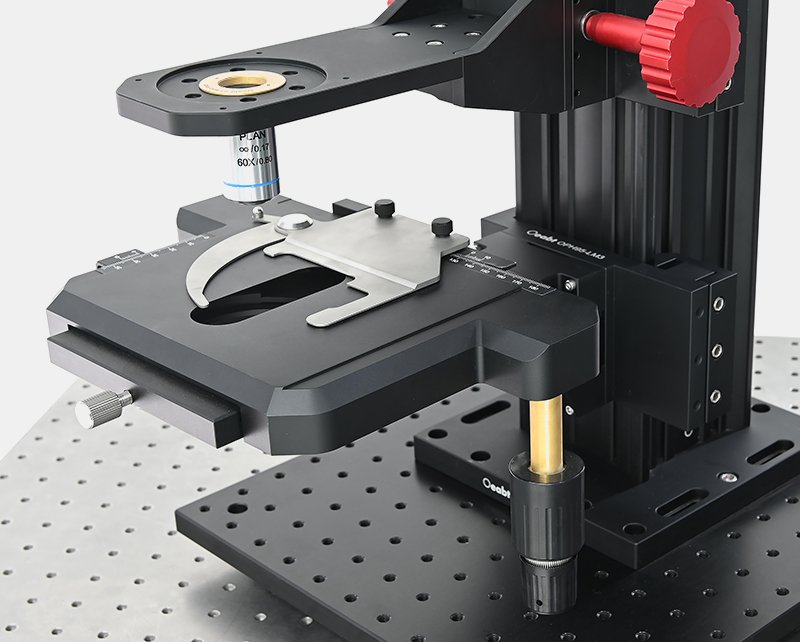

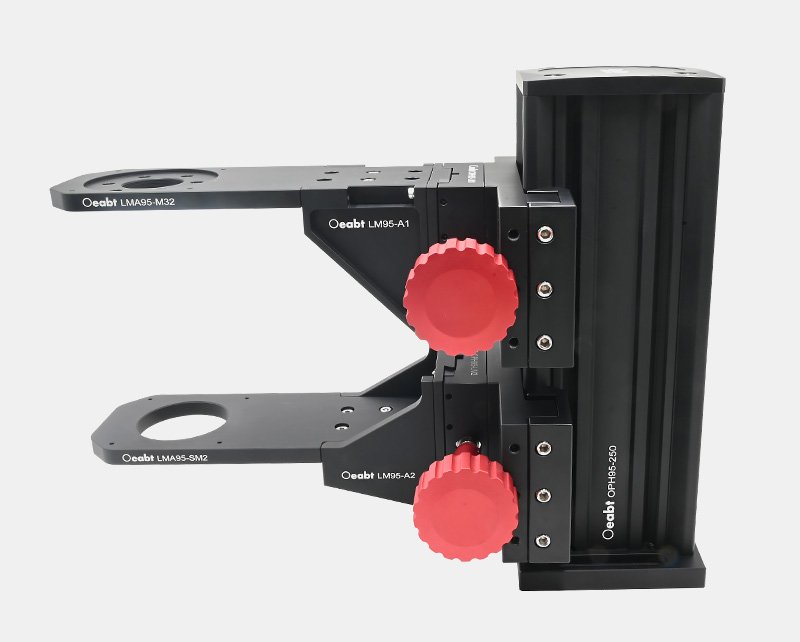

OPH95-LM系列 升降调焦滑台套件
Price range: $200.00 through $4,645.00
• 可做显镜主体升降滑台，实现升降调焦； • 背面燕尾滑块设计，兼容OPH95系列重型导轨支架； • 使用旋钮调节升降，行程范围：23mm；
Description

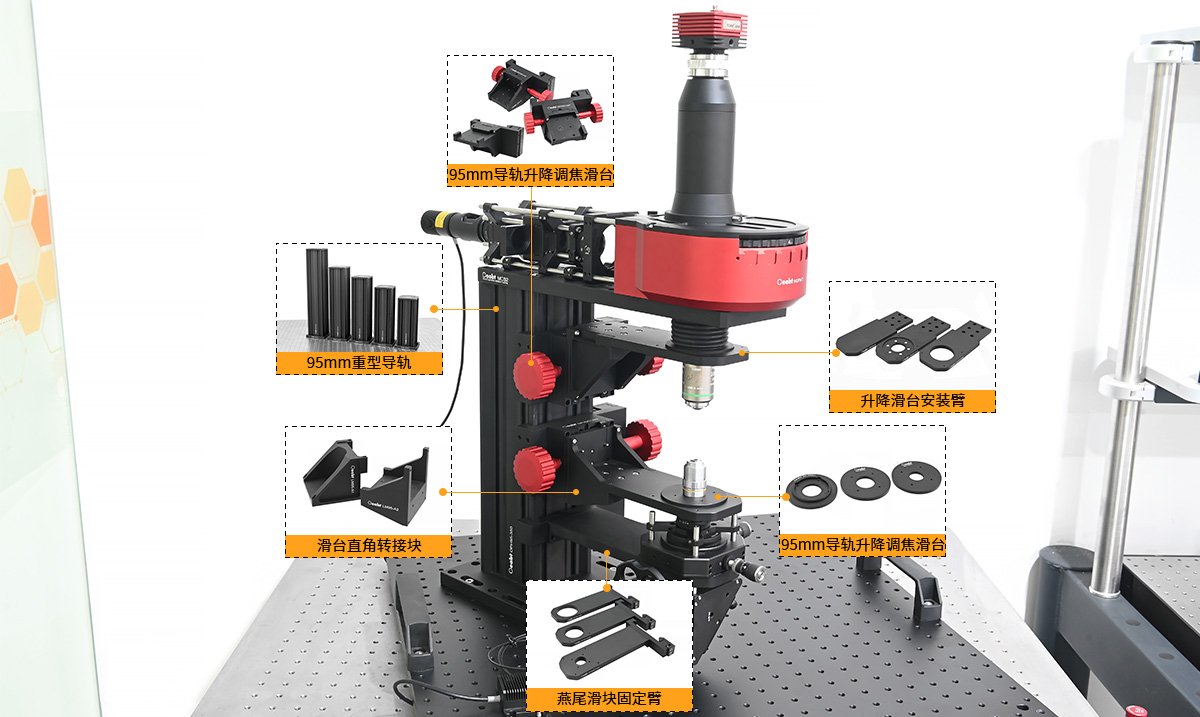

有多种类型的安装臂架，可以将物镜、聚光镜、微距镜头和透镜套筒或笼式系统沿光轴集成对准，支持自搭建聚光镜或其他光机组件。
| OPH95-LM系列 95mm导轨升降调焦滑台套件 | |||

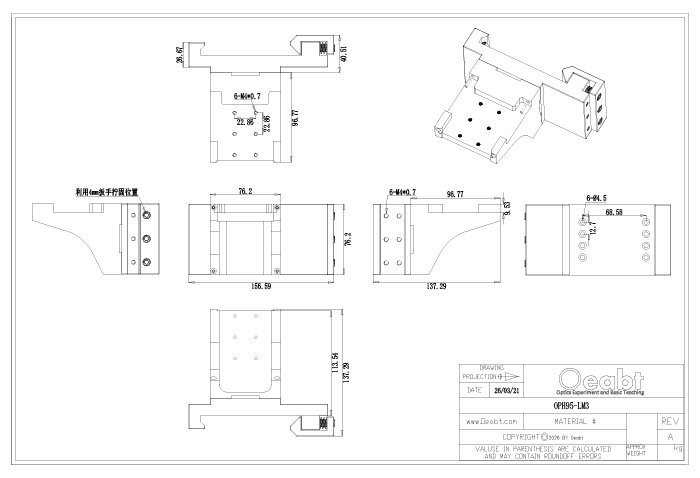

| 型号 | OPH95-LM1 | OPH95-LM2 | OPH95-LM3 |
| 规格 | 191.1*131.3*76.2mm | 159.6*64.4*75.6mm | |
| 行程范围 | 23mm | / | |
| 安装臂方式 | 上端/下端安装 | 中间端安装 | 上端安装 |
| 重量 | 1636.9g | 1626.7g | 1626.7g |
| 材质 | 7075铝合金 | ||

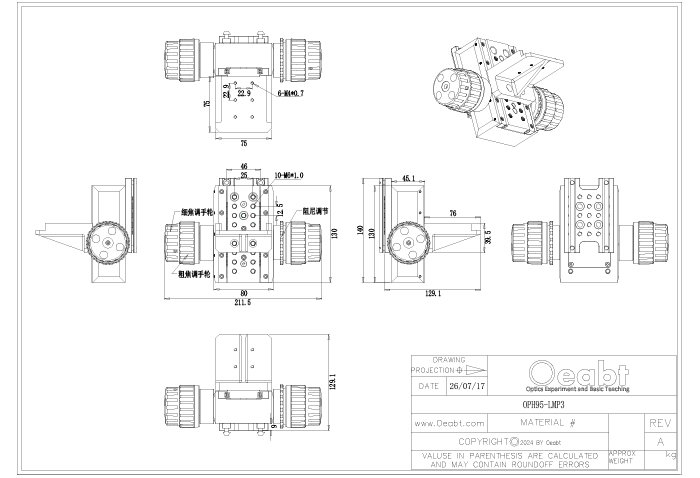

| 95mm导轨升降精调焦滑台套件 | |
| 型号 | OPH95-LMP3 |
| 规格 | 216.5*120.1*83.4mm |
| 升降行程 | 40mm，分辨率2μm |
| 承载力 | 10kg |
| 螺纹类型 | 前面板:M6*16处、10.5mm*3 处通孔 |
| 附件清单 | MCT-LMP2调焦滑台、LMP2-A直角支架、OOP95-MB滑块 |
| 重量 | 1727.1g |
| 材质 | 7075铝合金 |

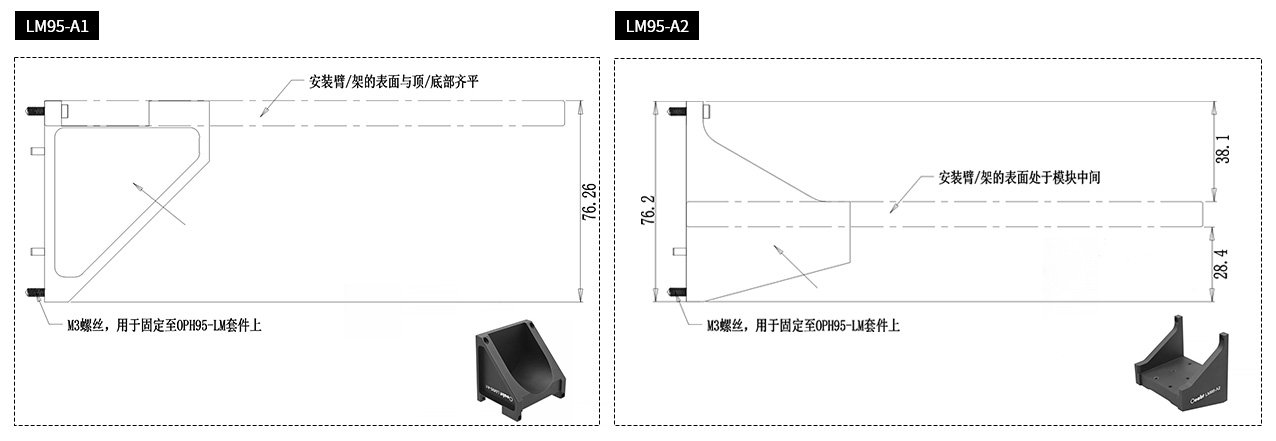

| LM95-A系列 滑台直角转接块 | ||
| 型号 | LM95-A1 | LM95-A2 |
| 规格 | 76.2*76.2*62.2mm | |
| 安装臂方式 | 上端/下端安装 | 中间端安装 |
| 重量 | 284.6g | 271.8g |
| 材质 | 7075铝合金 | |

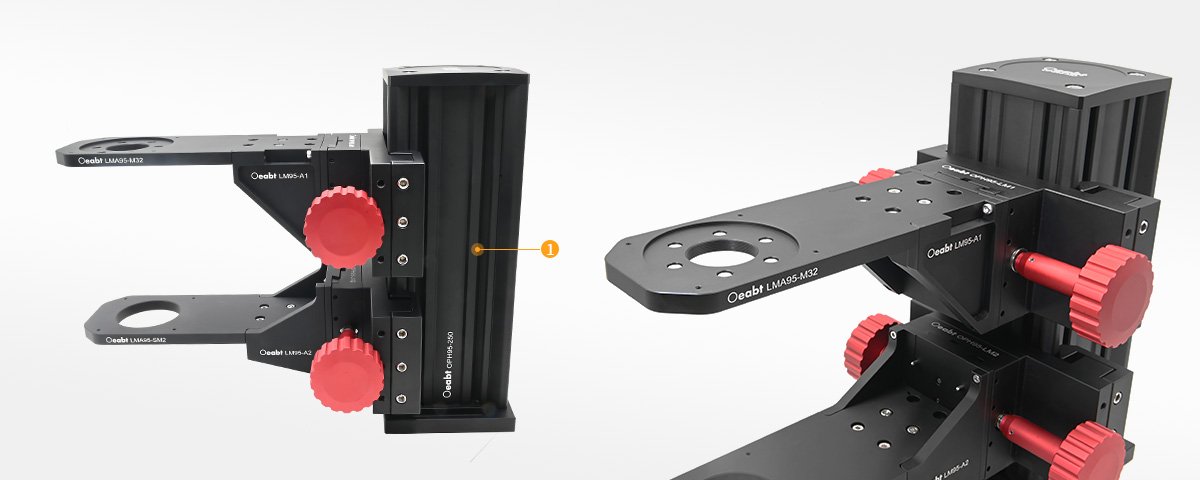

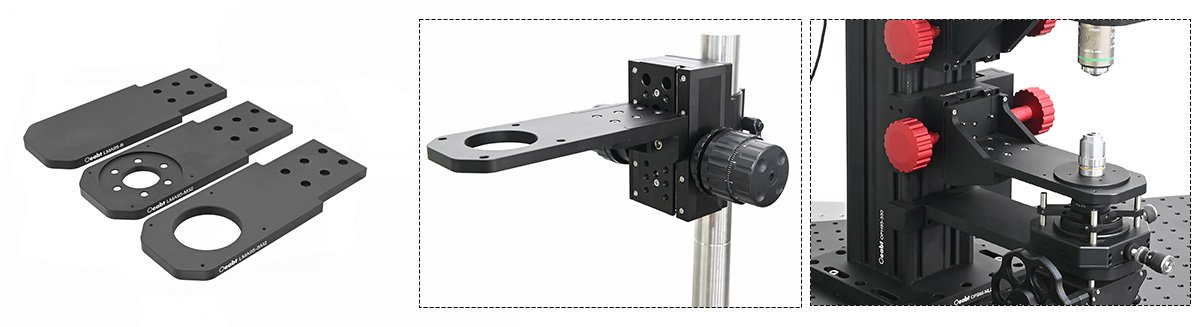

| LMA95系列 升降滑台安装臂 | ||||||
| 型号 | LMA95-SM2A | LMA95-D1.8B | LMA95-D2B | LMA95-SM2 | LMA95-M32 | LMA95-B |
| 规格 | 196.2*38.1*9.5mm | |||||
| 安装平台 | 134*38.1mm | |||||
| 螺纹类型 | SM2（2.035”-40） | Ø47.91mm，α=60°母燕尾槽 | Ø53.2mm，α=60°母燕尾槽 | SM2（2.035”-40）内螺纹 | M32*0.75内螺纹 | 无 |
| 磁吸表面 | 无 | 无 | 无 | 无 | 有 | 无 |
| 兼容笼式 | Ø6.02mm*4处，60mm | 4-40*4处，60mm | 4-40*4处，60mm | 4-40*4处，60mm | 4-40*4处，60mm | 无 |
| 重量 | 292.9g | 297.7g | 287.8g | 293.6g | 310.0g | 350.1g |
| 材质 | 7075铝合金 | |||||

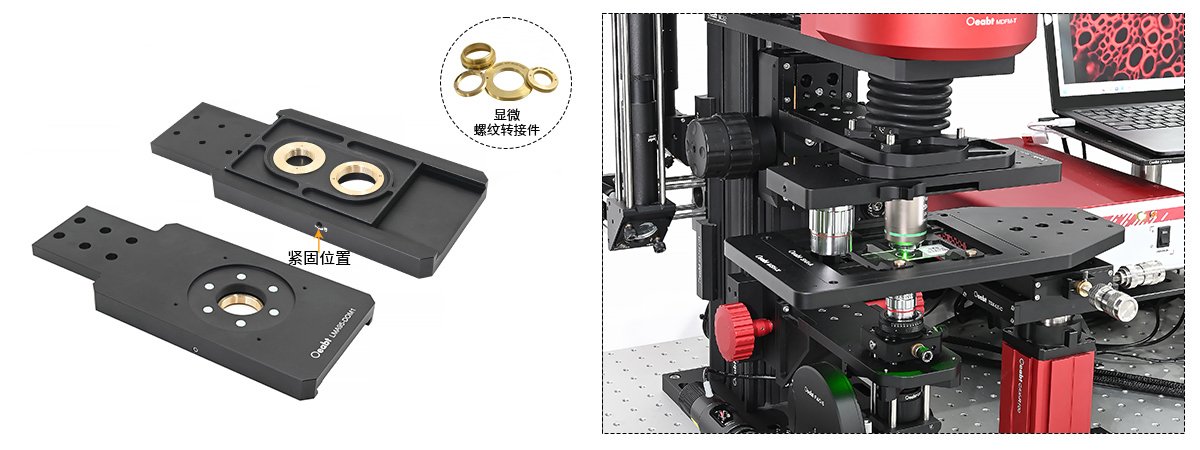

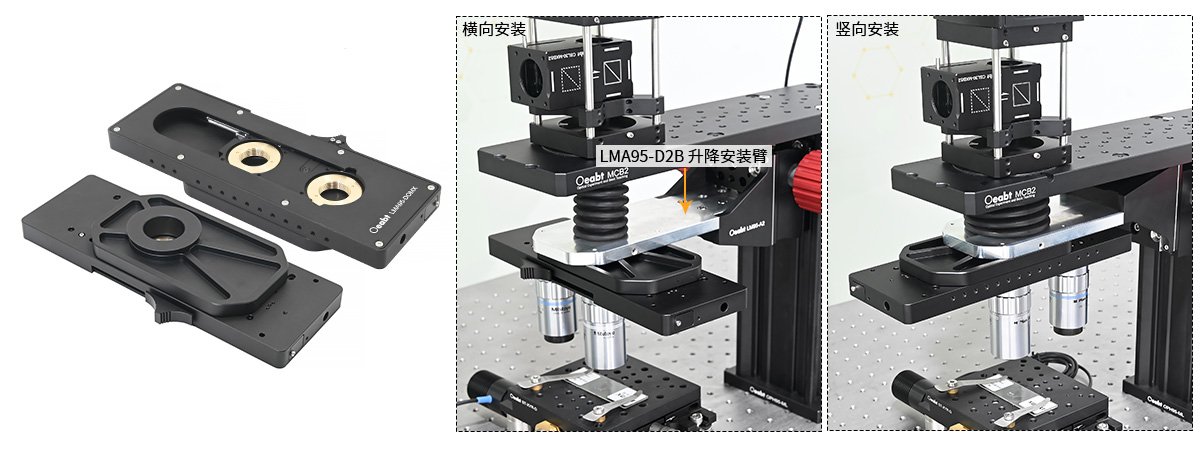

| LMA95-DOM系列 双物镜安装架【滑动式】 | ||
| 型号 | LMA95-DOM1 | LMA95-DOMX |
| 规格 | 223.3*95.3*17.8mm | 221.0*92.0*30.7mm |
| 物镜螺纹 | M32*0.75（附带2个M32转RMS螺纹转接件） | |
| 磁吸表面 | Ø68.6mm，中心孔径：M32*0.75 | / |
| 螺孔类型 | M4*6处（沉孔）；4-40*4处，间距60mm | / |
| 燕尾类型 | / | 公燕尾头：Ø51mm，α=60° |
| 材质 | 7075铝合金 | |
| MA-OMD系列 磁吸物镜安装盘 | |||
| 型号 | MA-OMD1 | MA-OMD2 | MA-OMD3 |
| 规格 | Ø68.5*8mm | Ø68.5*5mm | Ø68.5*5mm |
| 螺纹类型 | SM1内螺纹/SM2外螺纹 | RMS内螺纹 | M26*0.705内螺纹 |
| 兼容笼式 | 30mm | ||
| 重量 | 43.9g | 47.6g | 44.6g |
| 材质 | 7075铝合金 | ||

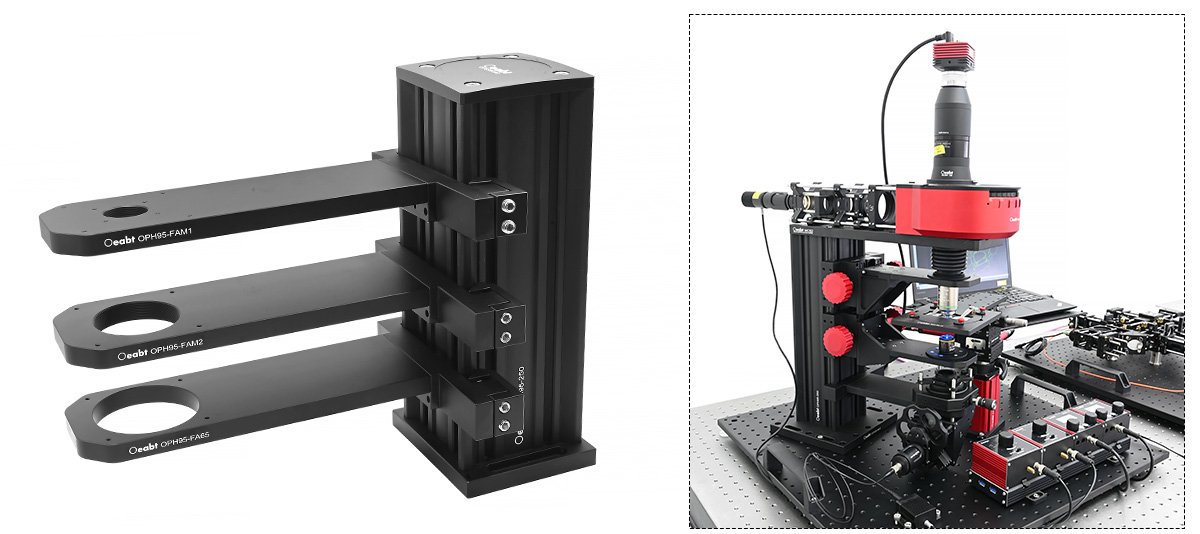

| OPH-L系列 燕尾滑块固定臂 | |||
| 型号 | OPH95-FAM1 | OPH95-FAM2 | OPH95-FA65 |
| 规格 | 257.5*149.0*25.4mm | ||
| 安装平台 | 224*75mm | ||
| 螺纹类型 | SM1（1.035”-40）内螺纹 | SM2（2.035”-40）内螺纹 | Ø65mm |
| 兼容笼式 | 30mm、60mm | 60mm | 60mm |
| 重量 | 806.5g | 752.8g | 708.8g |
| 材质 | 7075铝合金 | ||
Additional information
| 型号 | OPH95-LM1, OPH95-LM2, OPH95-LM3, OPH95-LMP3, LMA95-DOM1, LMA95-DOMX, LM95-A1, LM95-A2, LMA95-SM2, LMA95-M32, LMA95-B, LMA95-SM2A, LMA95-D1.8B, LMA95-D2B, MA-OMD1, MA-OMD2, MA-OMD3, OPH95-FAM1, OPH95-FAM2, OPH95-FA65 |
|---|---|
| 材质 | 7075铝合金 |
| 安装孔直径 | /, M26*0.705内螺纹, M4*6处, Ø65mm, Ø68.6mm，中心孔径：M32*0.75, RMS内螺纹, SM1（1.035”-40）内螺纹, SM1内螺纹/SM2外螺纹, SM2（2.035”-40）内螺纹, 前面板:M6*16处、10.5mm*3 处通孔 |
