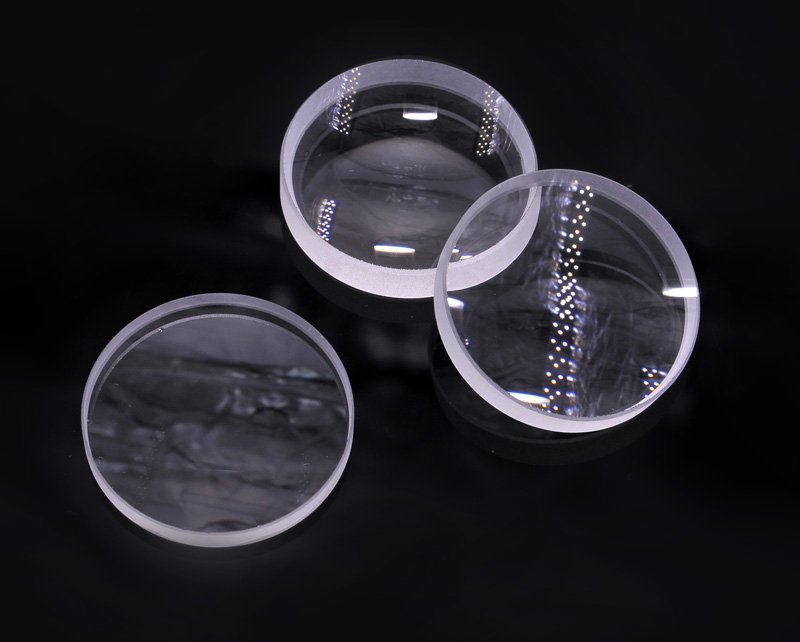

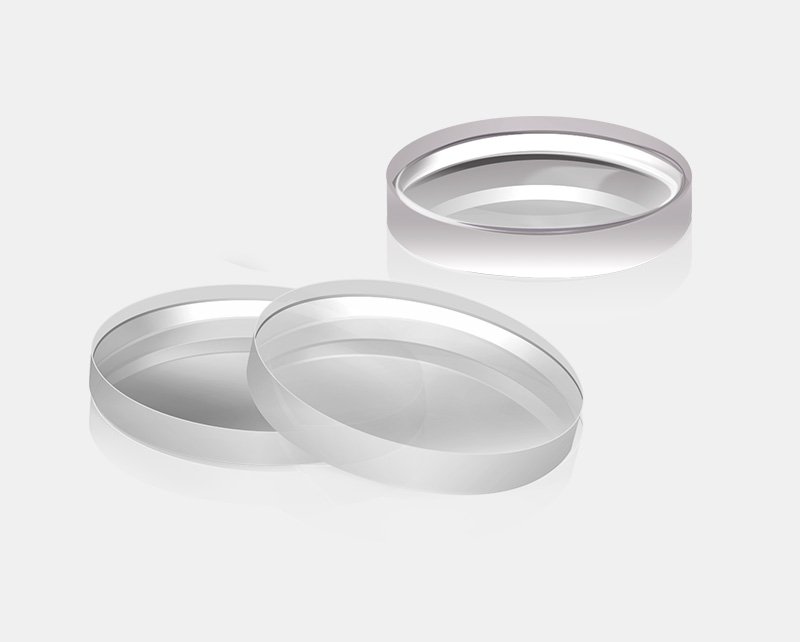

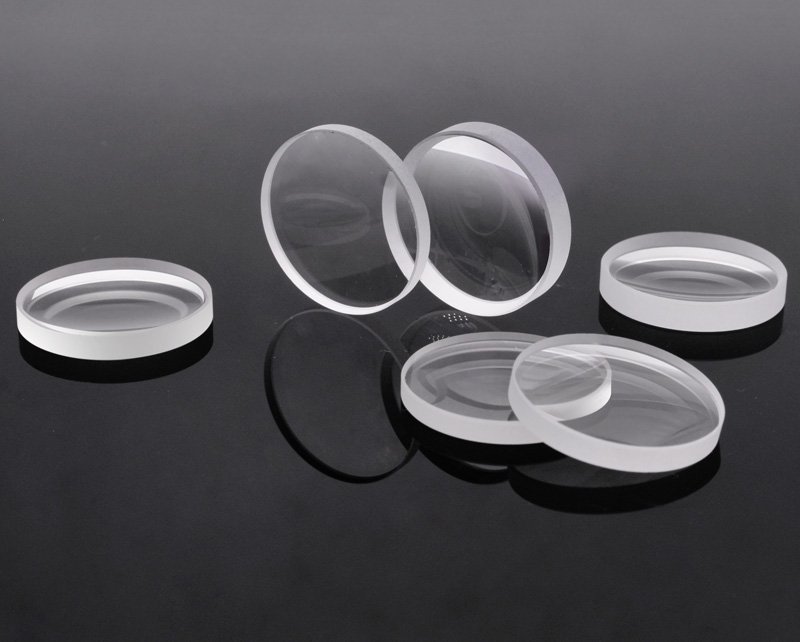

OLB-I1-N系列 平凹透镜【无镀膜】
Price range: $75.00 through $142.00
• 凹透镜不能单独聚集光,也不能成实像。请和凸透镜组合在一起使用； • 射入平凹透镜的光线有方向性。请务必从凹面一侧射入平行光；否则球差会变大,光学系统的光学性能可能下降； • 使用高能量的脉冲激光时，由于凹面的反射光，在光路上聚积成焦点光斑后可能会出现闪光。在使用脉冲激光这种特殊情况时,请从平面一侧射入激光；
Description

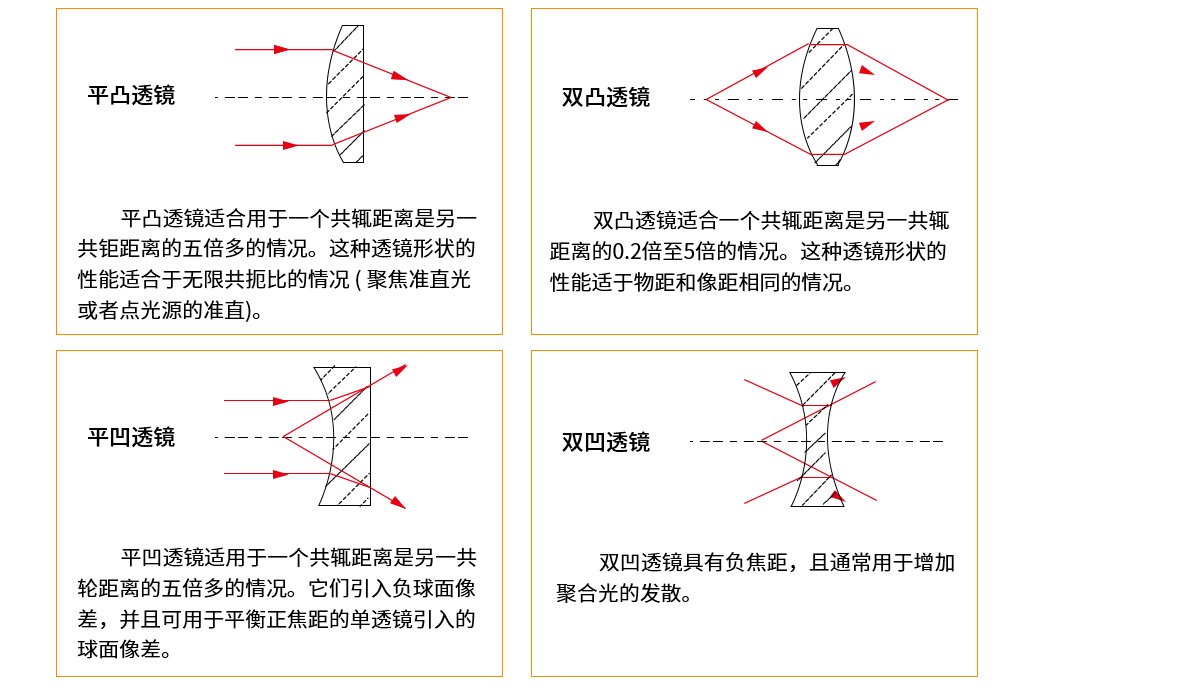

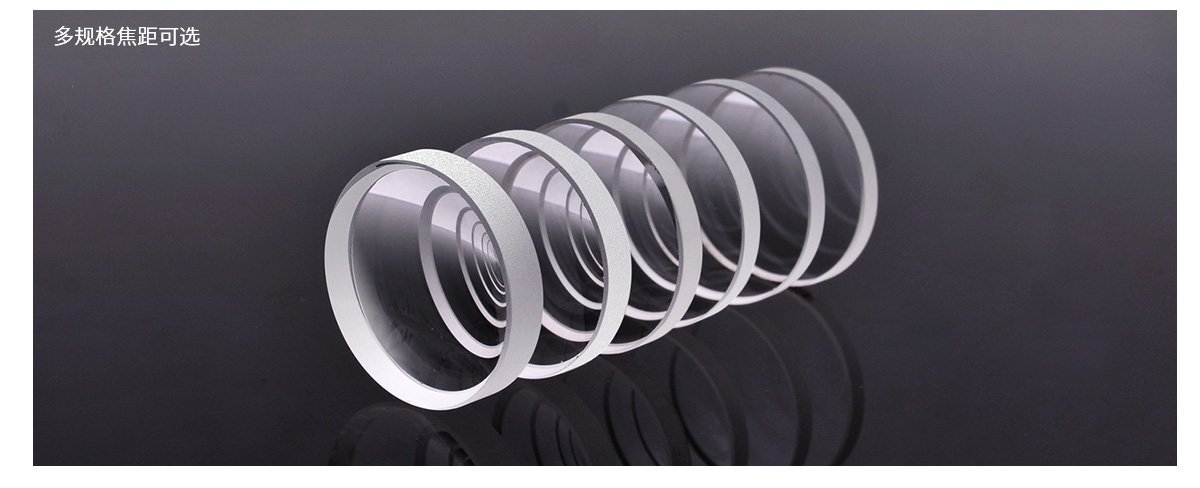

球面透镜系列包括平凸透镜、平凹透镜、双凸透镜、双凹透镜4种球面透镜类型可选；

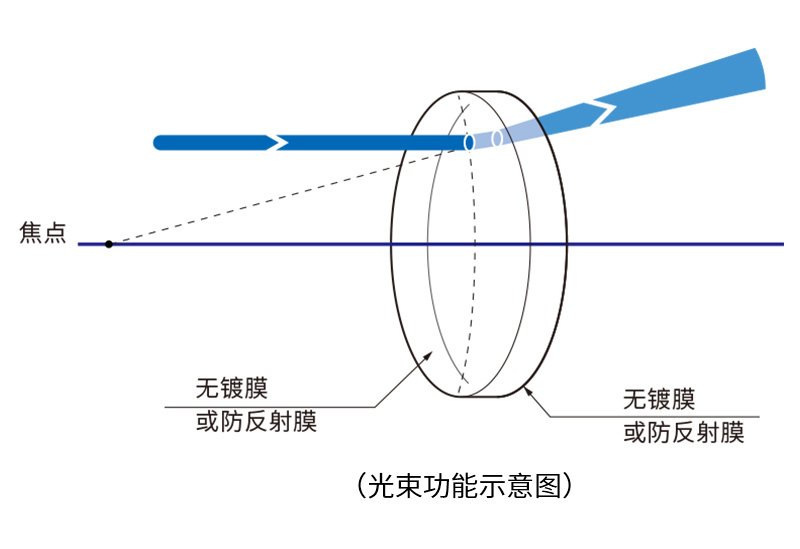

平凹透镜形状简单，形状简单，可以扩散准直激光,凹透镜不能单独聚集光,也不能成实像；和凸透镜组合在一起，可以用于扩大光束直径，扩大照明光的照明面积。
| 无镀膜款 | 镀膜款 | |
| 材质 | BK7 | |
| 直径 | Ø1英寸(25.4mm) | |
| 折射率 | ne=1.519 | |

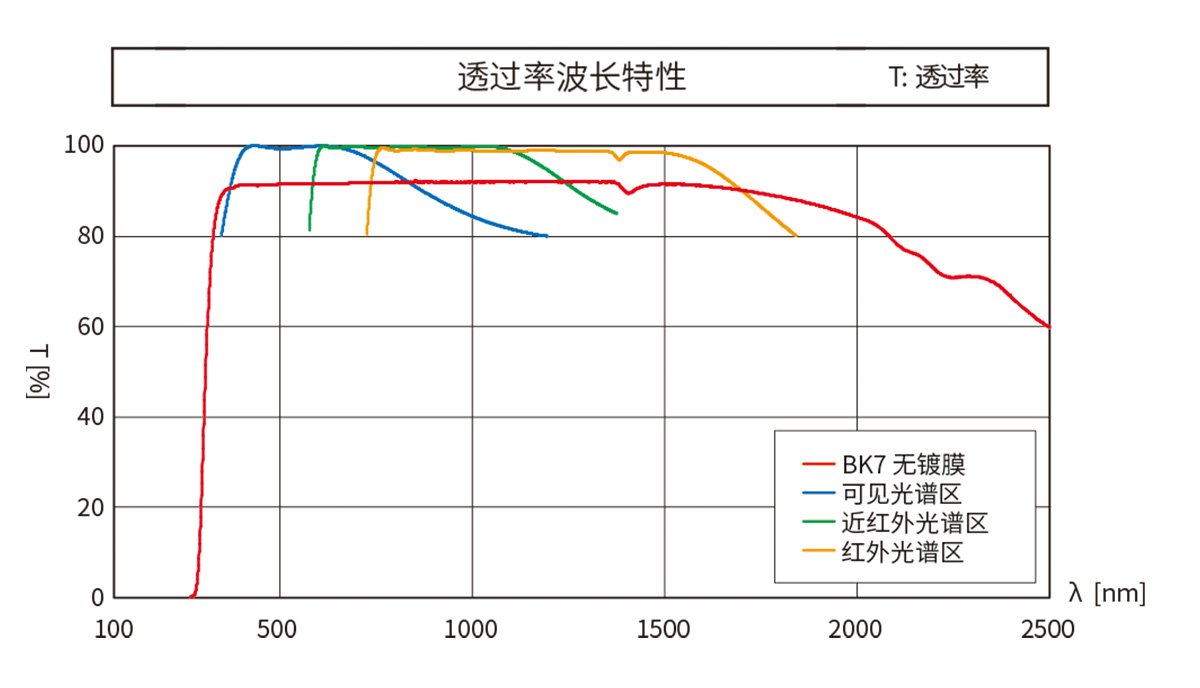

| 波长 | 200～2000nm | 400-700nm |
| 透过率 | 80%-85% | 90% |
| 有效口径 | 90% | 80% |
| 表面质量 | 40-60 | 20-40 |
| 型号 | 参数 | ||||
| OLB-I1-30N(M) | f-30; te8.6; tc2.0; fb-31.3; ‘＜1 | |||||
| OLB-I1-50N(M) | f-50; te5.3; tc2.0; fb-51.3; ‘＜1 | |||||
| OLB-I1-70N(M) | f-70; te4.3; tc2.0; fb-51.3; ‘＜1 | |||||
| OLB-I1-100N(M) | f-100; te3.6; tc2.0; fb-101.3; ‘＜1 | |||||
| OLB-I1-150N(M) | f-150; te3.6; tc2.0; fb- 151.3; ‘＜1 | |||||
| OLB-I1-200N(M) | f-200; te2.8; tc2.0; fb- 151.3; ‘＜1 | |||||

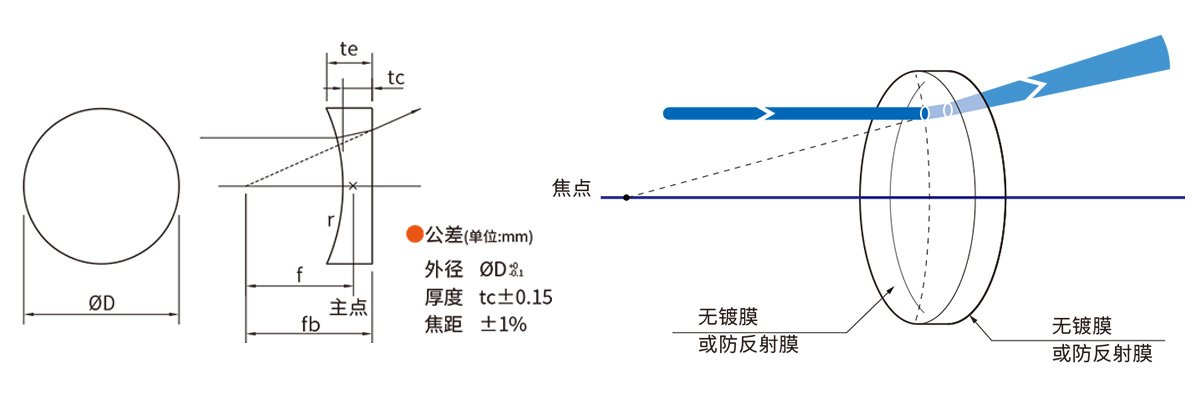

| *外径:OD；焦距:f；边缘厚度:te；中心厚度:tc；后焦距:fb；偏心:’；单位:mm； | |||||
Additional information
| 型号 | OLB-I1-70N, OLB-I1-100N, OLB-I1-150N, OLB-I1-200N, OLB-I1-30NM, OLB-I1-50NM, OLB-I1-70NM, OLB-I1-100NM, OLB-I1-150NM, OLB-I1-200NM |
|---|
