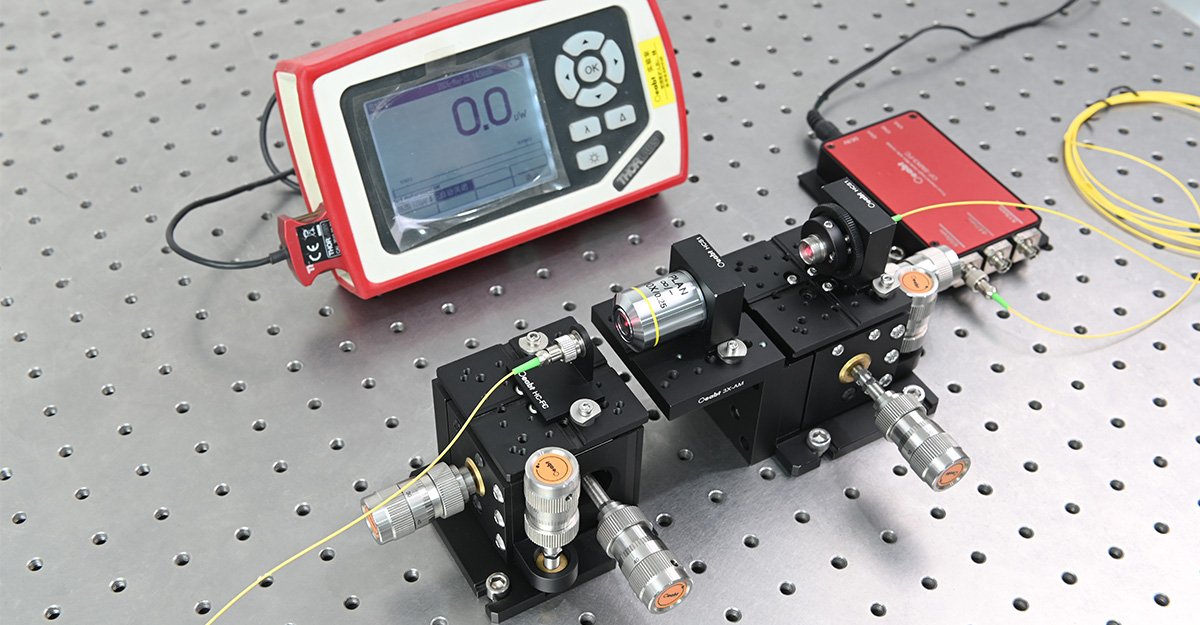

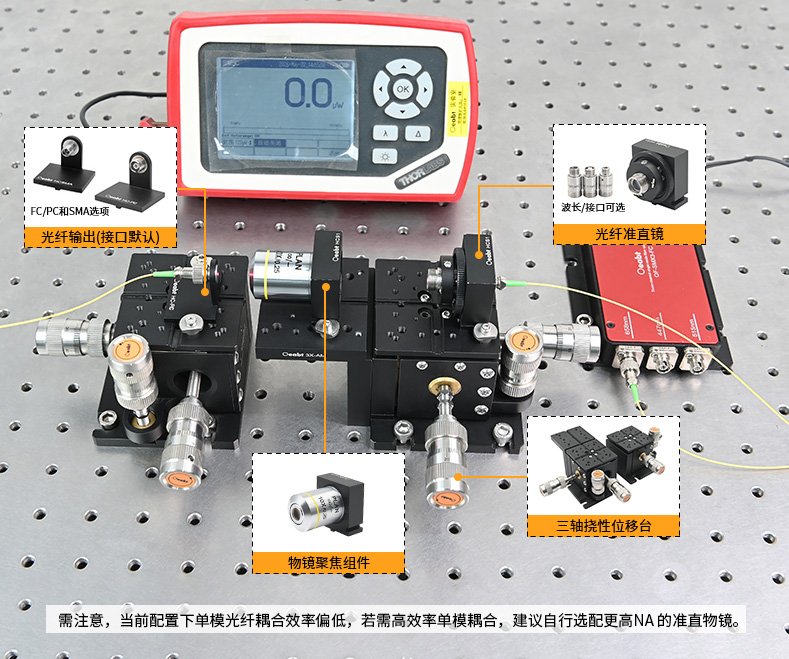

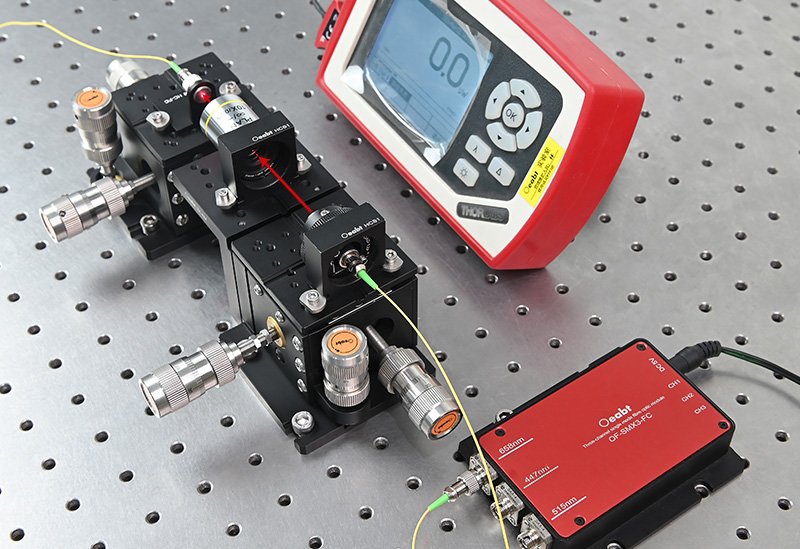

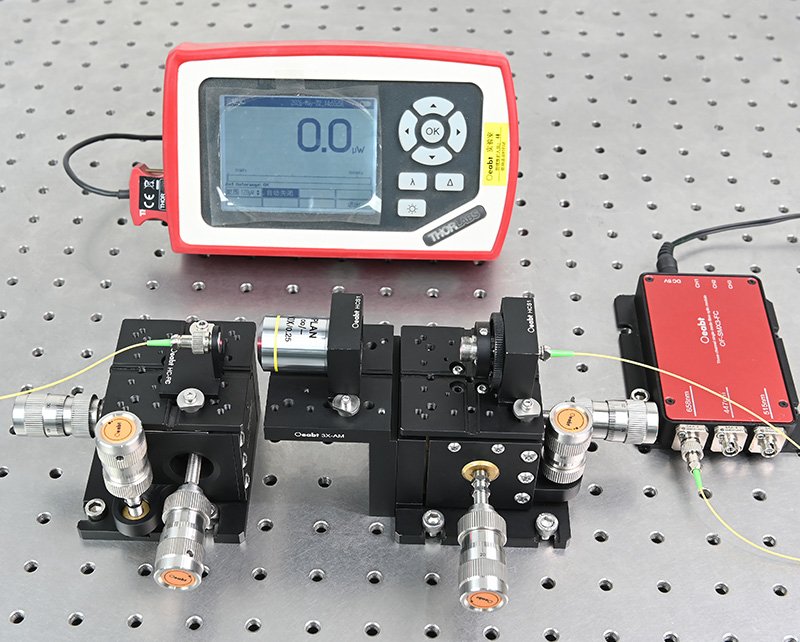

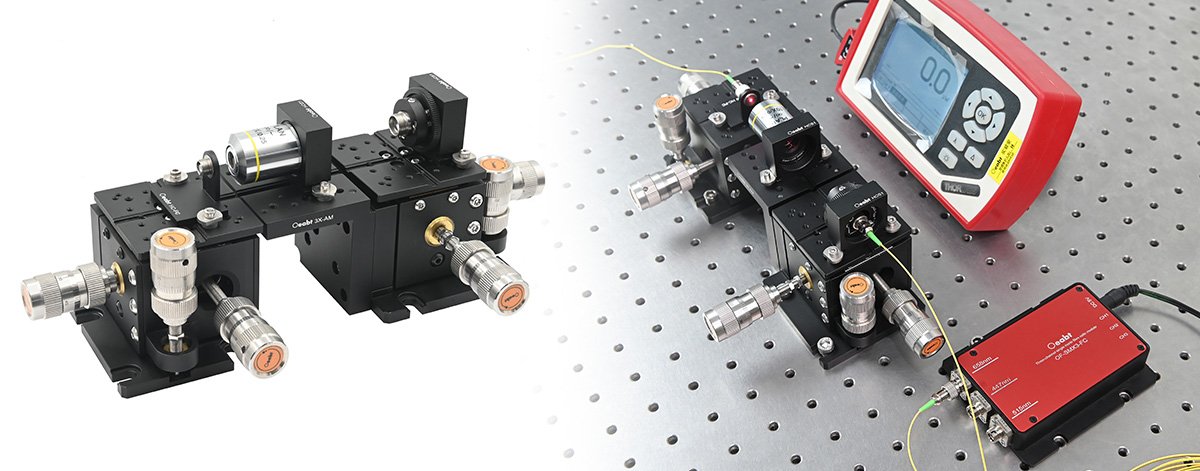

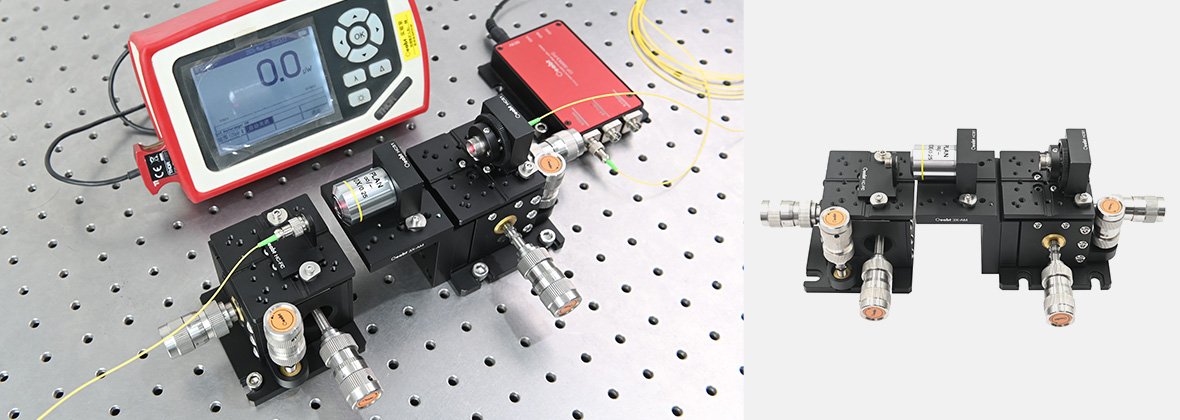

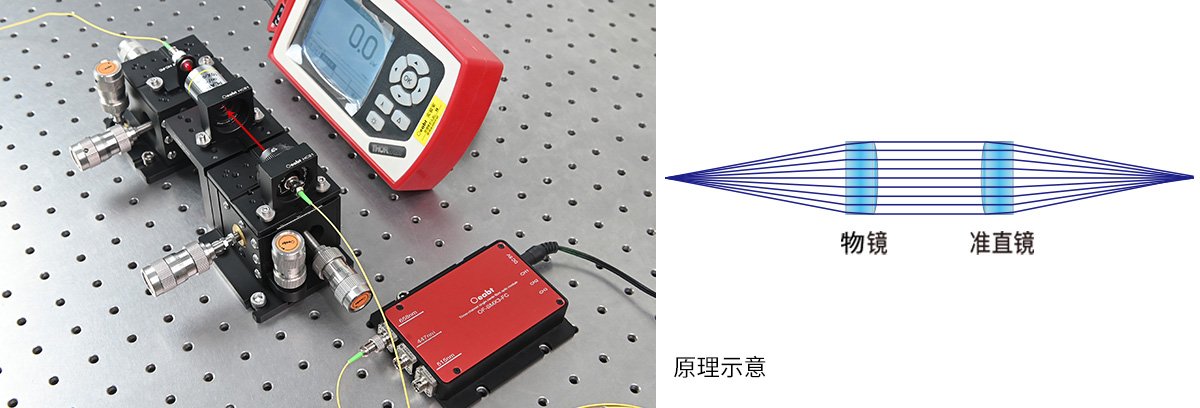

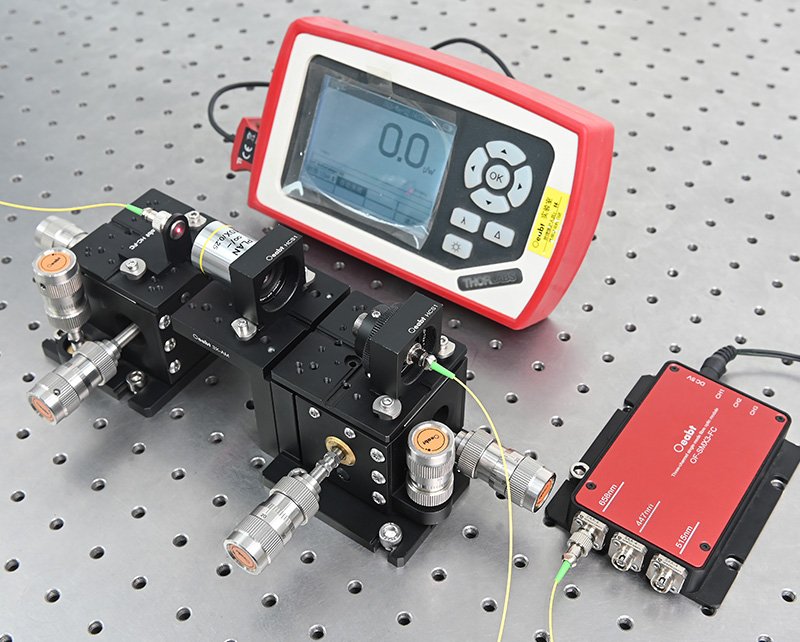

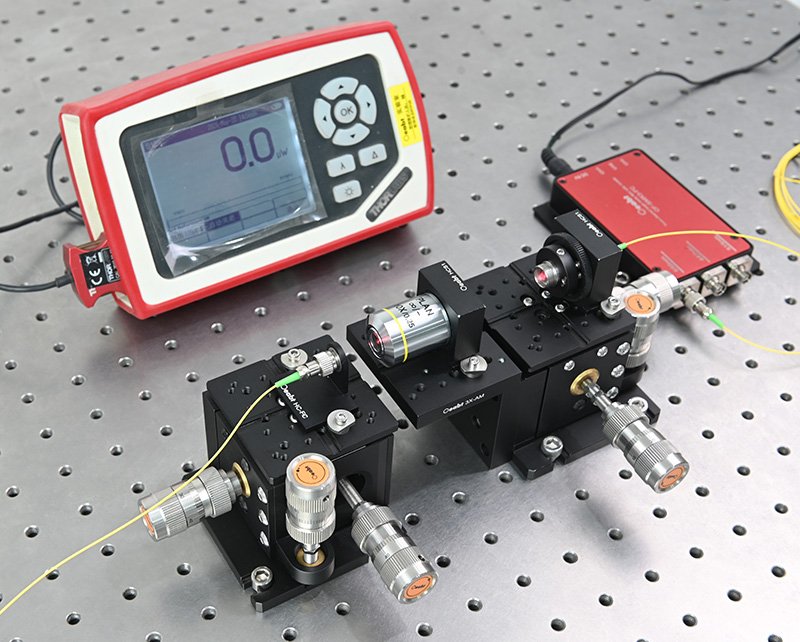

OFXC3-FC系列 光纤耦合预组四

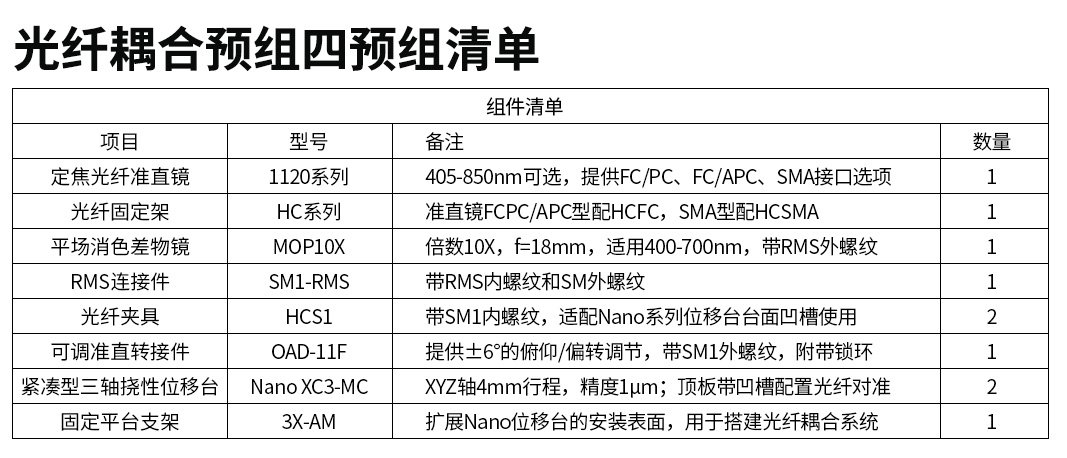

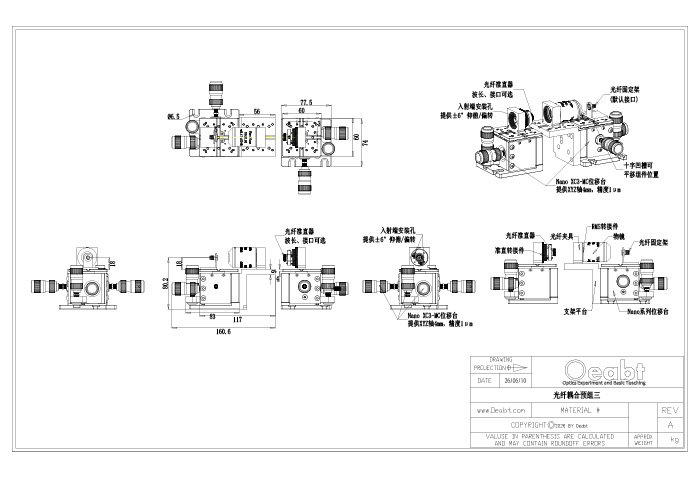

技术规格

参数配置

准直镜波长

405/450/488/520/635/658/785/830/850nm

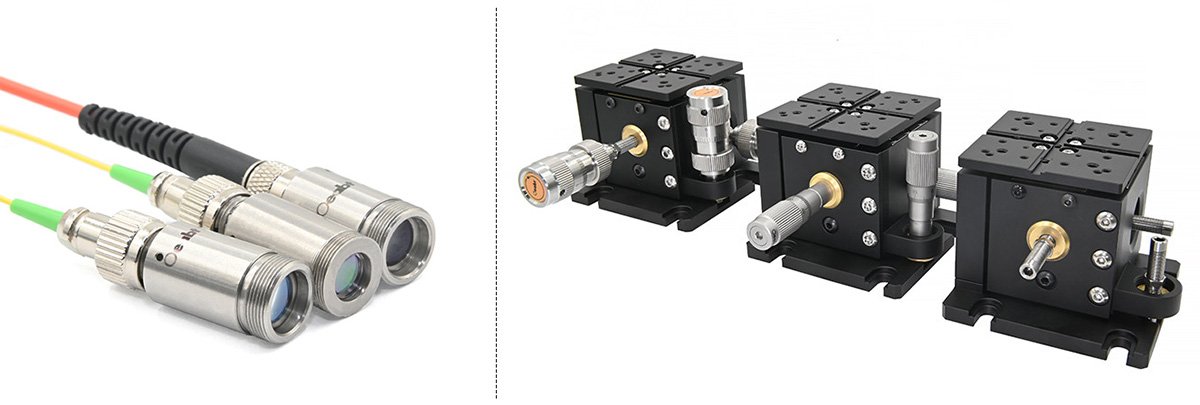

准直镜参数

焦距15mm；数值孔径NA 0.17；有效准直距离2m；光束直径：5mm(785、830、850nm为3mm)；

准直镜接口

FC/PC、FC/APC、SMA（三选一，选型时指定）

输出光纤接口

默认准直镜接口：FCPC/APC型配HCFC固定架，SMA型配HCSMA固定架

准直镜调节

±6° 俯仰/偏转，1.29°/rev

输入与输出端调节

均配置XYZ轴4mm，精度1μm的三轴位移台，实现双向精密对准

光轴高度

 80.2mm

预组选型

详见下方表格

波长（nm）

FC/PC预组型号

FC/APC预组型号

SMA预组型号

405

OFXC3-FC-405

OFXC3-FCAPC-405

OFXC3-SMA-405

450

OFXC3-FC-450

OFXC3-FCAPC-450

OFXC3-SMA-450

488

OFXC3-FC-488

OFXC3-FCAPC-488

OFXC3-SMA-488

520

OFXC3-FC-520

OFXC3-FCAPC-520

OFXC3-SMA-520

635

OFXC3-FC-635

OFXC3-FCAPC-635

OFXC3-SMA-635

658

OFXC3-FC-658

OFXC3-FCAPC-658

OFXC3-SMA-658

785

OFXC3-FC-785

OFXC3-FCAPC-785

OFXC3-SMA-785

830

OFXC3-FC-830

OFXC3-FCAPC-830

OFXC3-SMA-830

850

OFXC3-FC-850

OFXC3-FCAPC-850

OFXC3-SMA-850

注1：准直镜标准型号为1120系列，选型时需同时指定波长与接口；

注2：输出端口默认：FC/PC和FC/APC型配HCFC固定架，SMA型配HCSMA固定架，如需更换联系客服备注。

光纤类型

单模（芯径Ø9µm）

多模（芯径Ø1000µm）

测试波长

488nm

520nm

658nm

450nm

520nm

658nm

耦合效率

/

70%

70%

85%

注意：单模光纤耦合时因物镜与光纤NA 不匹配，效率较低；多模光纤可获得较高耦合效率。
