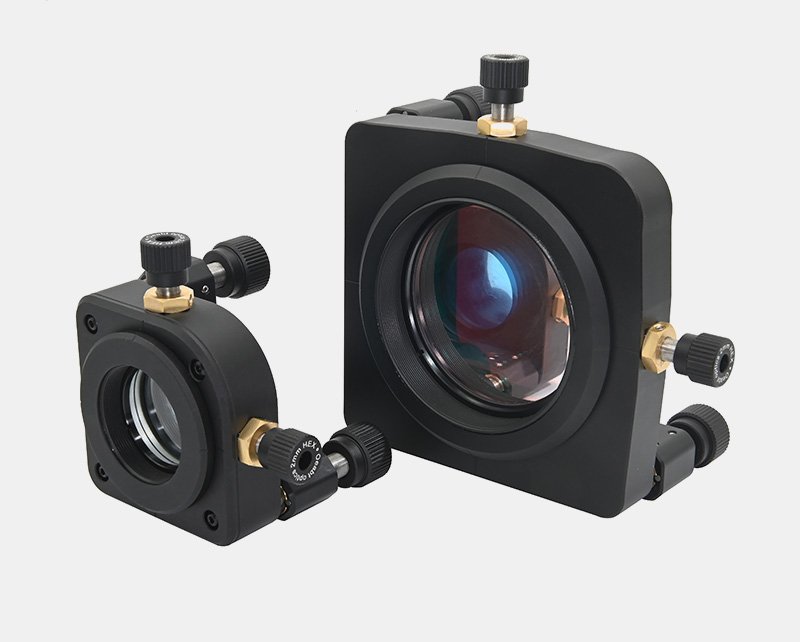

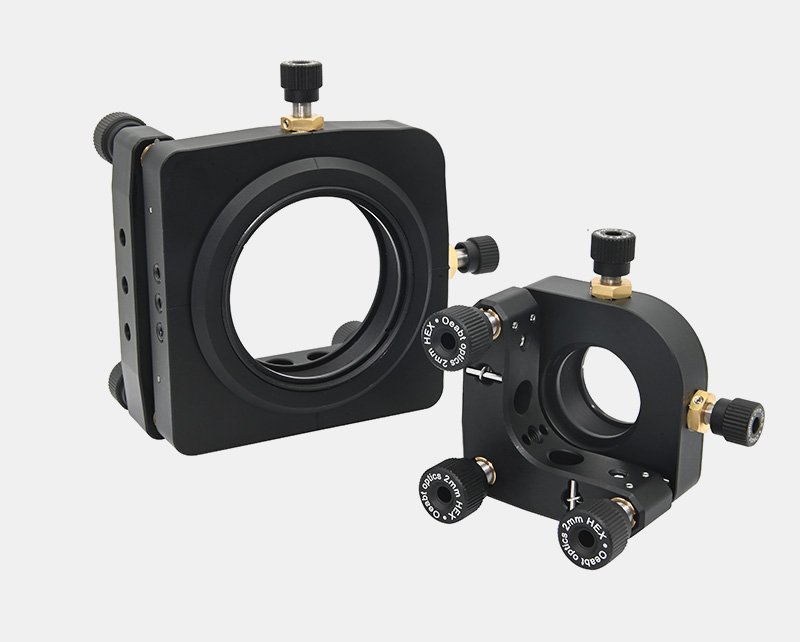

MKX5-T系列 五轴调整镜架
Price range: $645.00 through $1,133.00
• 提供五轴（仰俯、偏转和XYZ）调节，可锁定； • 用于Ø1英寸或2英寸光学元件光学元件； • 带SM1或SM2螺纹的调整架选项；
Description

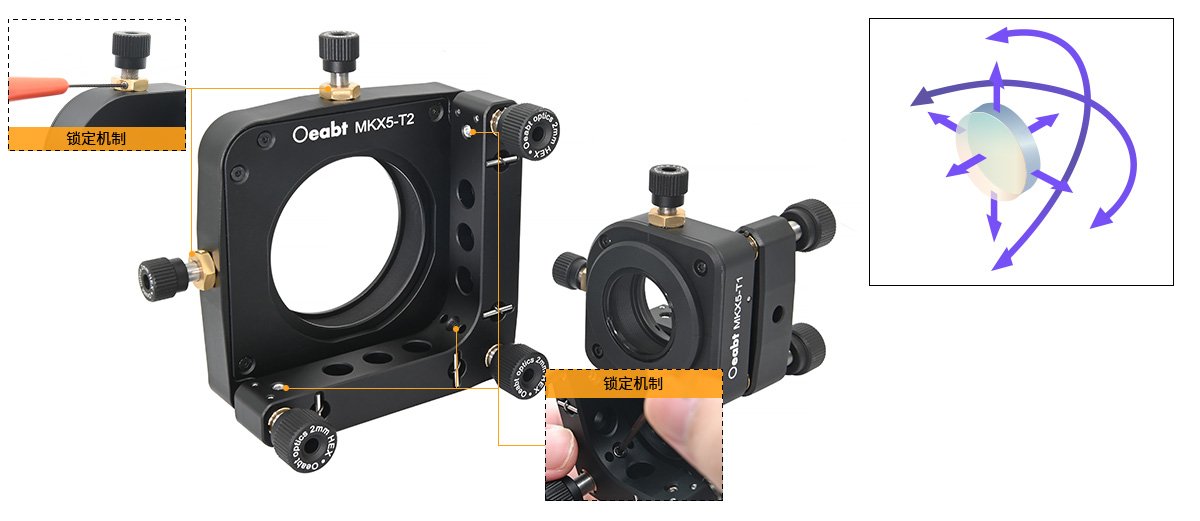

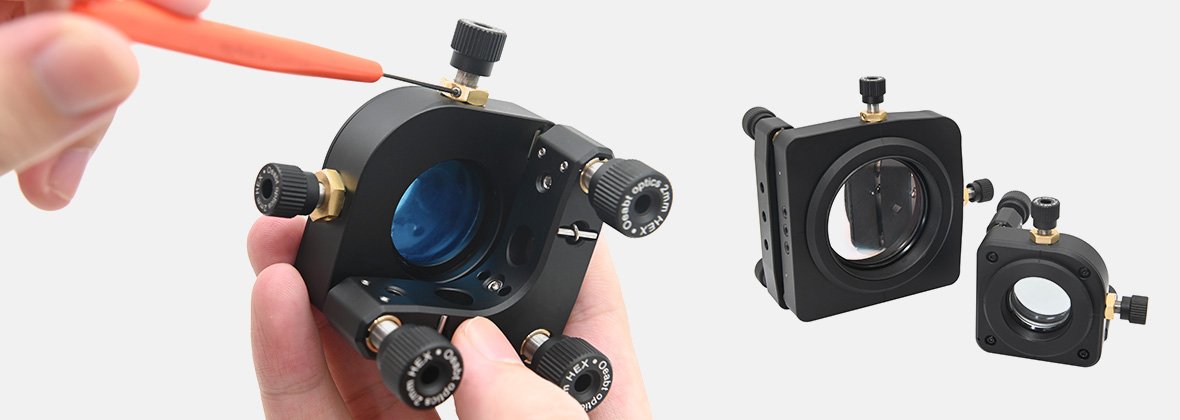

五轴光学调整架支持光学元件在俯仰、偏转和XYZ五个轴向上的调节。所有五个轴均配备锁定机制，确保调节后光学元件位置的稳定。
|
型号 |

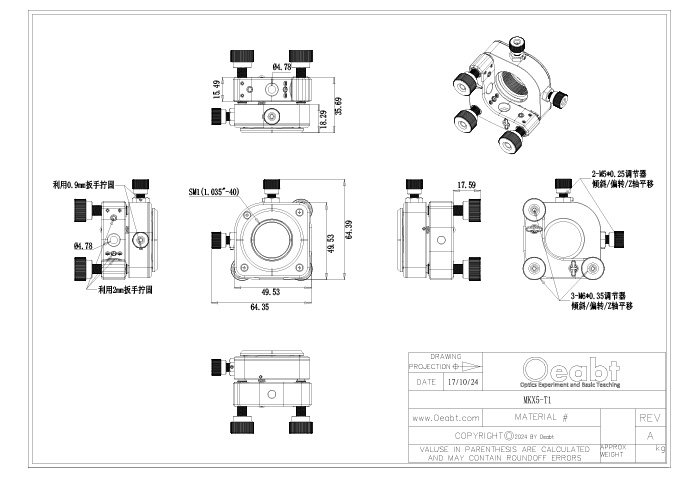

MKX5-T1 |

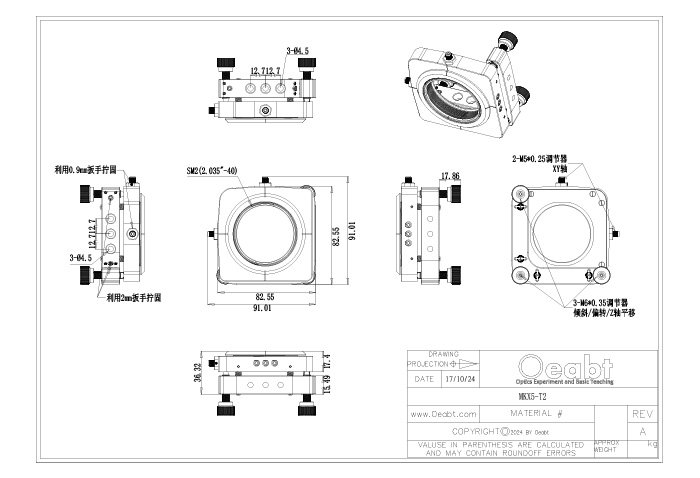

MKX5-T2 |
|
|
规格 |
64.4*64.4*53.3mm |
91.0*91.0*54.2mm |
|
|

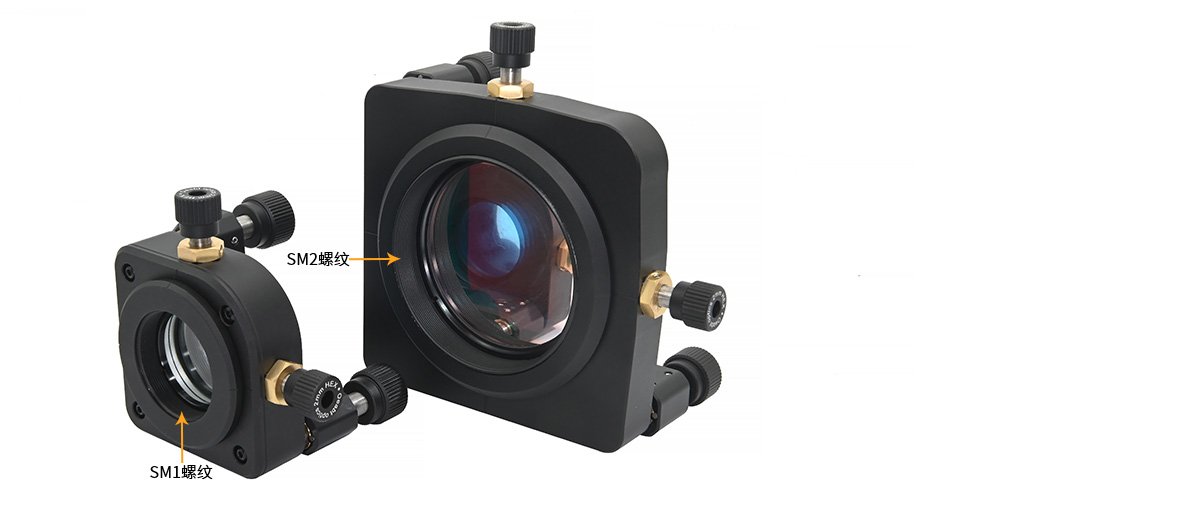

中心孔径 |
SM1（1.035”-40）内螺纹 |
SM2（2.035”-40）内螺纹 |
|
|
安装元件 |
兼容Ø1英寸，厚度≤10.5mm |
兼容Ø2英寸，厚度≤11.5mm |
|
|
调节范围 |
倾斜/偏转 |
±4°（8mrad/rev） |
±3°（4.6mrad/rev） |
|
XY轴 |
±1mm（0.25mm/rev） |
±2mm（0.25mm/rev） |
|
|
Z轴 |
最大平移6.4mm（0.35mm/rev） |
最大平移7.6mm（0.35mm/rev） |
|
|

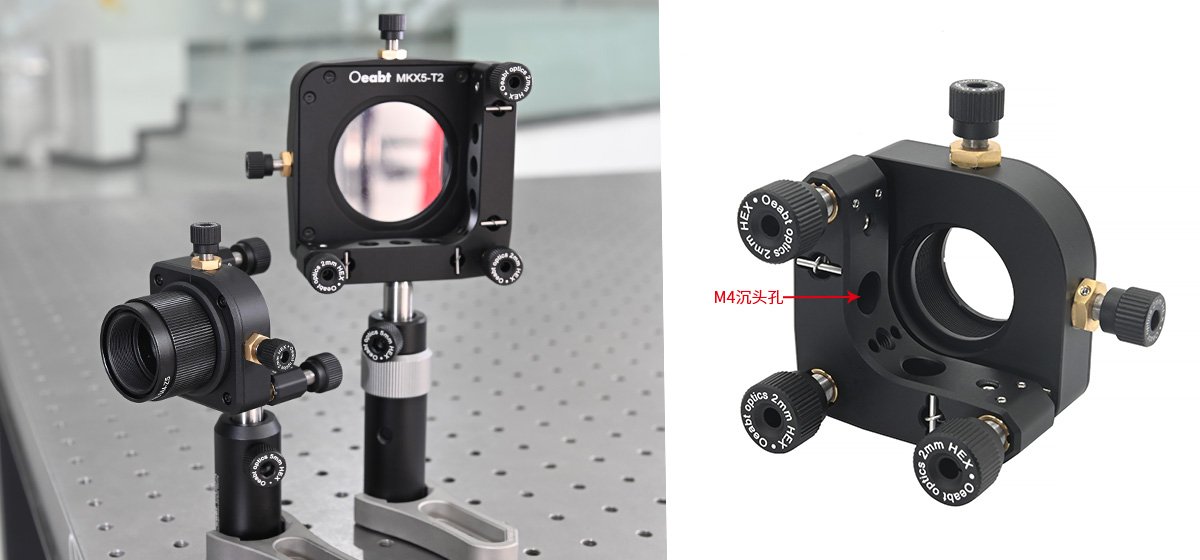

沉孔类型 |
M4*2处 |
M4*6处 |
|
|
重量 |
152.6g |
256.0g |
|
|
材质 |
铝合金+不锈钢 |
||
Additional information
| 型号 | MKX5-T1, MKX5-T2 |
|---|---|
| 材质 | 铝合金+不锈钢 |
| 螺纹类型 | SM1（1.035”-40）内螺纹, SM2（2.035”-40）内螺纹 |
| 安装孔直径 | M4*2处, M4*6处 |
