LMTS-15G 电控对焦台

Name: LMTS-15G 电控对焦台
SKU: 6938
Availability: InStock

$3,800.00

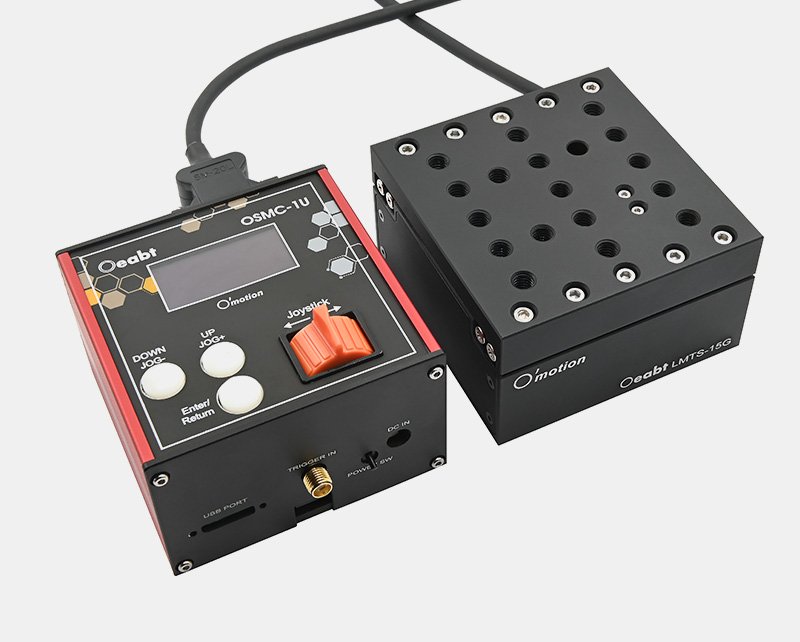

• Ø8mm滚珠丝杠与双直线导轨组合，提供了运动的平稳性与精度和抗力矩能力； • 双向重复性±2μm，重复精度±5μm，最小分辨率≤1μm； • 推荐与OSMC-1U单轴控制器或 O’motion 四轴运动控制器配套使用；

SKU: N/A Category: 显微成像

Description

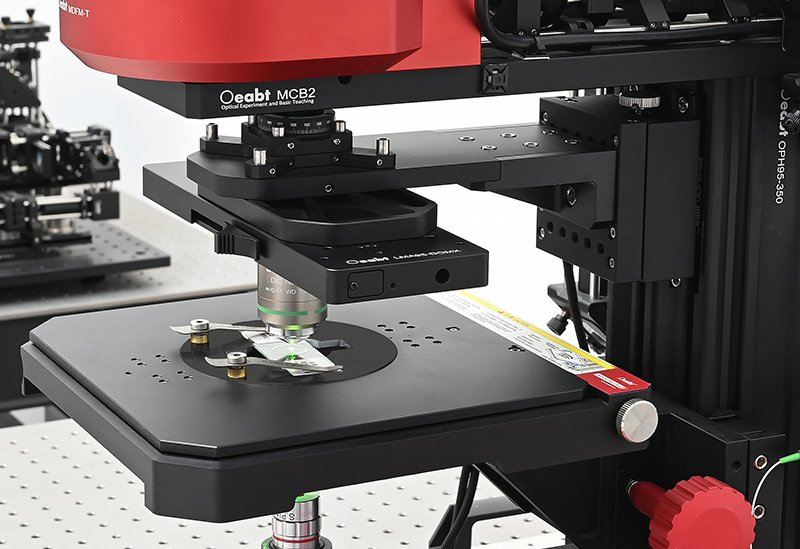

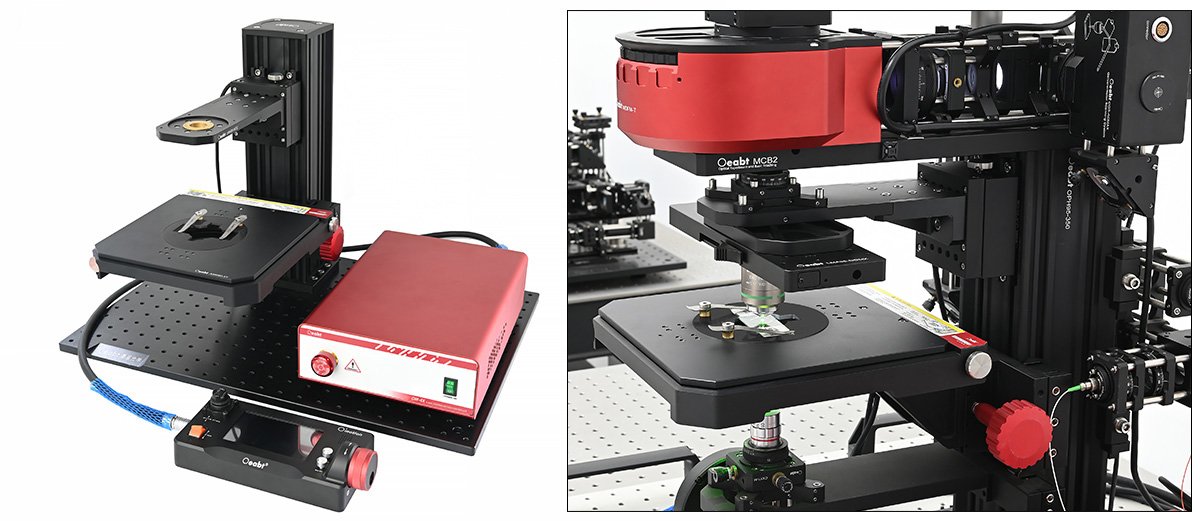

LMTS-15G电控对焦台提供垂直方向的精密定位，它适用于光学调焦、样品垂直定位、精密对准等场景。

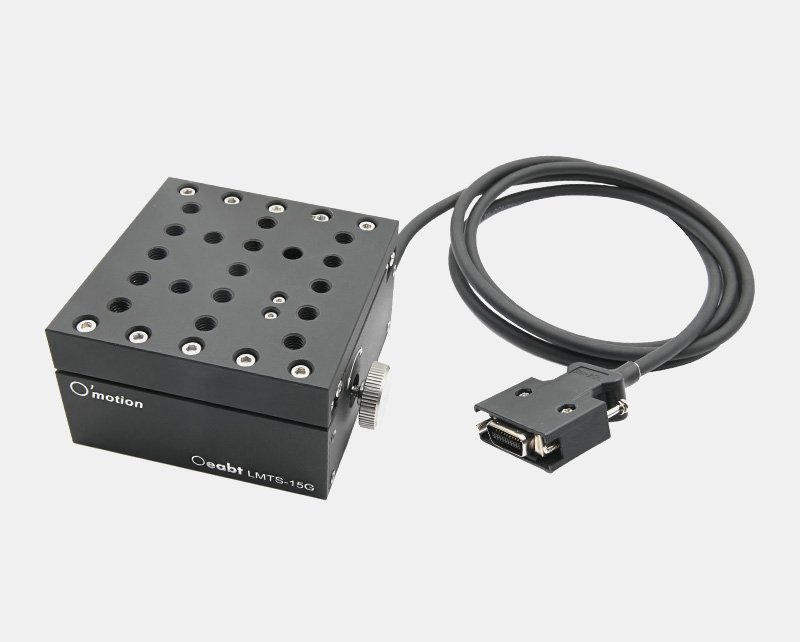

LMTS-15G 电控对焦台
型号	LMTS-15G

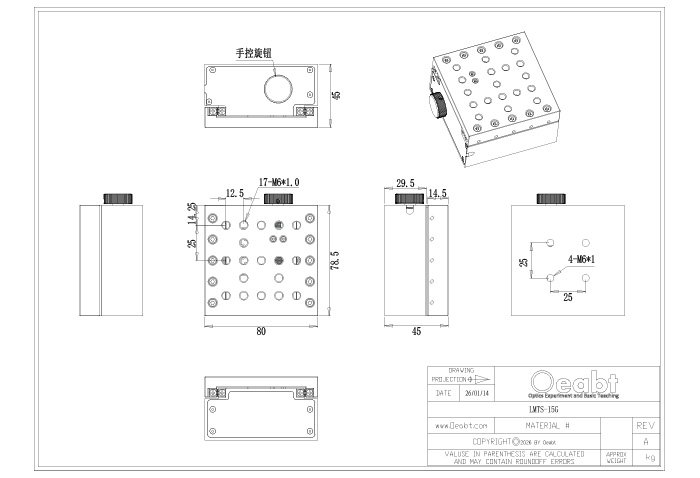

规格	80.078.545.0mm
总行程	±7.5mm
丝杠类型	Ø8mm精密滚珠丝杠，导程1mm
导轨形式	双直线导轨
最大负载	1.5kg（加装安装臂后）
重量	748.0g
精度技术指标*
垂直最大速度*	1.2mm/秒（推杆控制）
点动最小速度*	≤1μm（手轮控制）
最小分辨率*	≤1μm（手轮控制）
双向重复性*	±2μm
重复精度*	±5μm
反向间隙*	0.01mm（步进电减速机的齿轮间隙）
电机、传感器技术指标
电机类型	20BYG减速步进电机，减速比5.1:1
步距角	1.8°
微步数	51200
传感器类型	槽型光电传感器（NPN常开，高电平有效）
工作电压	DC 12V
工作电流	2A
推荐驱动器/控制器	OSMC-1U单轴步进控制器、O’motion 四轴运动控制系统（OM-4X控制驱动器和OM-4CP操作手柄）
注：最高、最低运动速度及点动距取决于运动控制器的脉冲频率及设定，因此上述号标注参数，均为采用Oeabt® O‘motion 四轴运动控制系统下的测试结果。

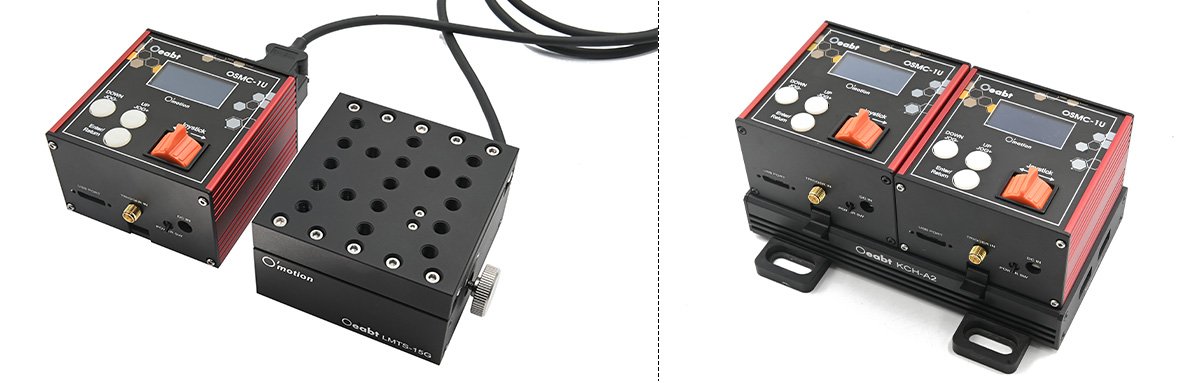

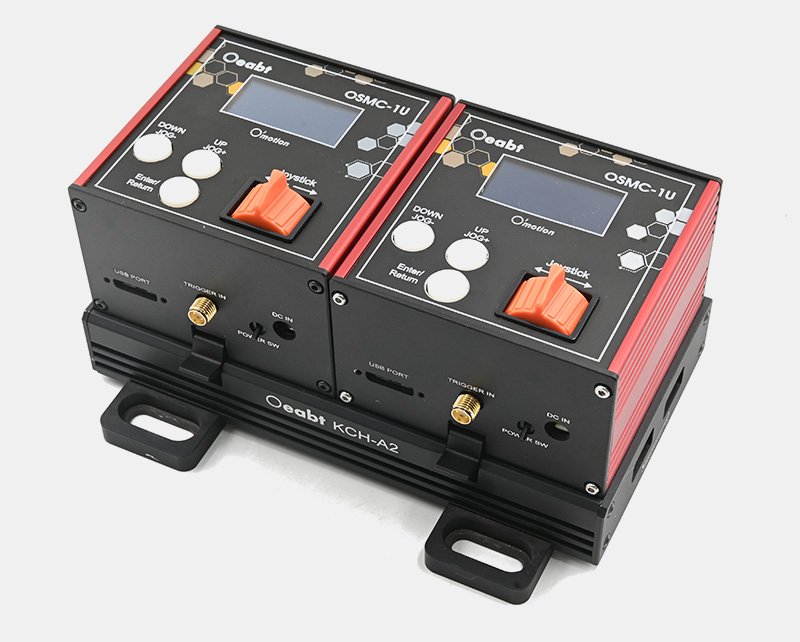

OSMC-1U单轴步进控制器
型号	OSMC-1U
驱动电压	DC 12V-24V
驱动电流	2A Max
驱动类型	16 bit PWM控制
控制算法	PID
高分辨率步进	对应步距角是1.8度的两相电机，每转51200微步
细分倍数	16X-256X（软件调整）
编码器反馈带宽	500 Hz
位置计数器	32 bit
操作模式	位置、速度、动作循环
加减速方式	S形
外触发控制	频率识别
断电记忆	有，保持原位
通信协议	开放ASCII指令
支持系统	全平台
二开SDK	协议文档
电机连接器(Dsub26型)开环控制为MDR20型
电机驱动输出	直流两相式
正交编码器(QEP)输入	PID
限位开关输入	正限位，0点限位
编码器电源	DC 5V
前面板控件
操纵杆	霍尔无极调速
输入电源要求
电压	DC12V-24V
最大输出电流	2A Max

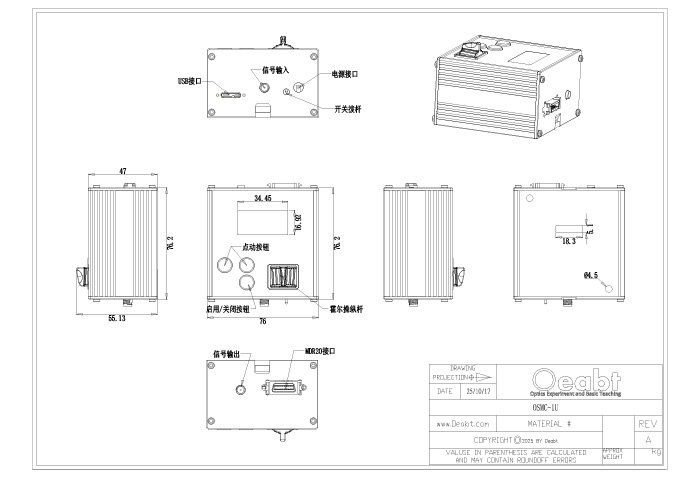

外壳尺寸	76.074.247.0mm
重量	183.5g
注*：通过脉宽识别时，需专用复杂信号发生器生成先导脉冲宽度不同的信号来判断运动方向，根据脉冲频率调整运动速度；而采用频率识别时，仅通过频率高低来判断运动方向，速度则服从用户的全局速度设定（1-8x），因此对用户信号要求简单，具备调频特性即可。
