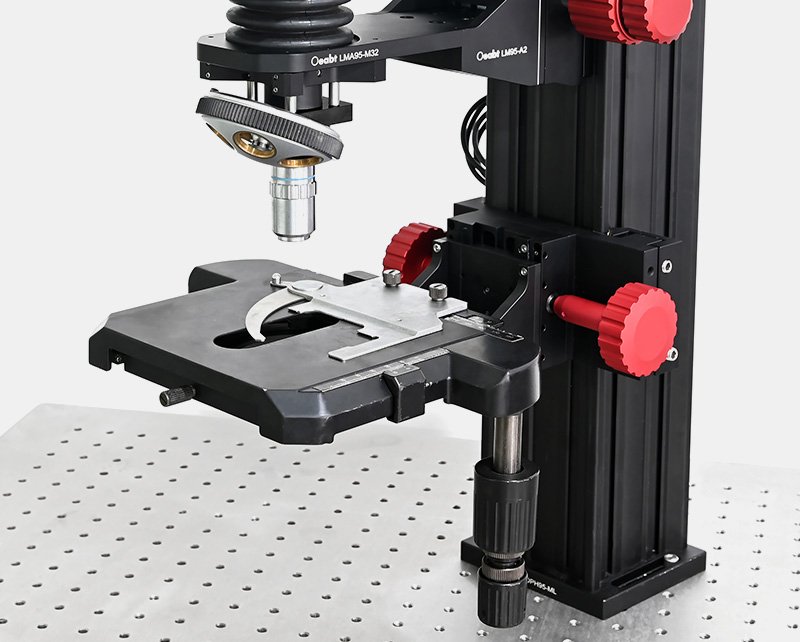

LMA95-Olympus 升降滑台安装臂
Price range: $80.00 through $395.00
• 转接安装臂，公燕尾头：Ø106.9mm，α=60°； 用于任意Olympus U-SV系列XY位移台； 直接安装到OPH95-LM系列导轨升降滑台套件上使用； • 转接安装臂，公燕尾头：Ø106.9mm，α=60°； • 用于任意Olympus U-SV系列XY位移台；
Description
非标品显微镜系统配件，将Oeabt系列套管和笼式产品扩展至显微成像系统的多样性
| 升降滑台安装臂 | |
|
型号 |
LMA95-Olympus |
|
规格 |
204.2*110.0*19.9mm |
|
燕尾类型 |
【公头】Ø106.9mm，α=60° |
|
通光孔径 |
Ø67.0mm |
|
臂轴长度 |
M4*6处（沉头孔），间距22.9mm |
|
重量 |
346.9g |

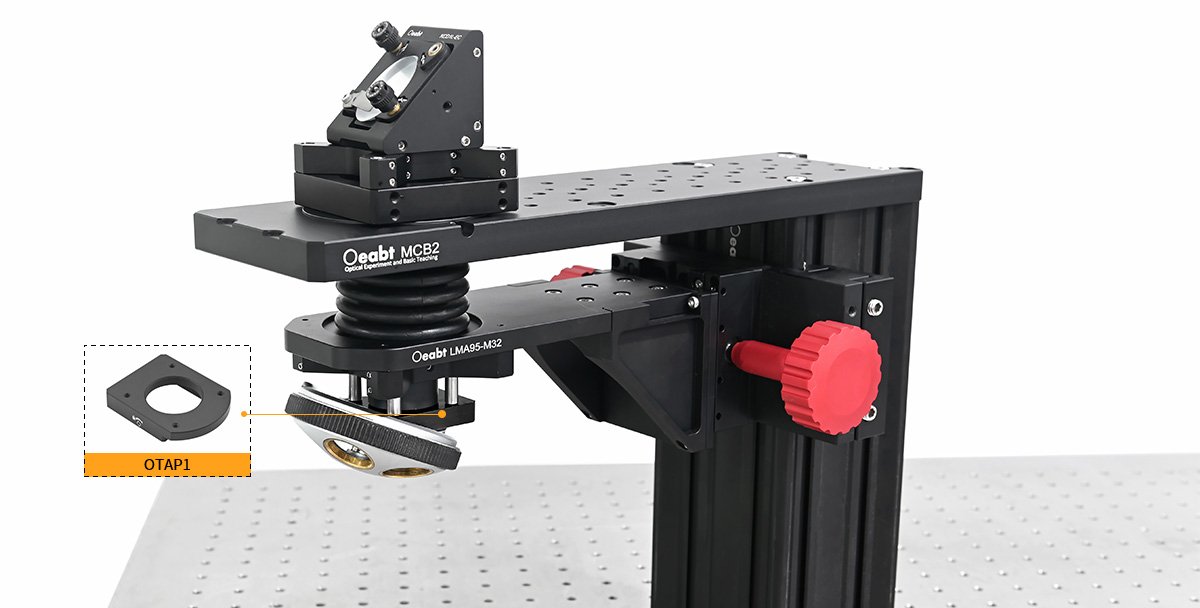

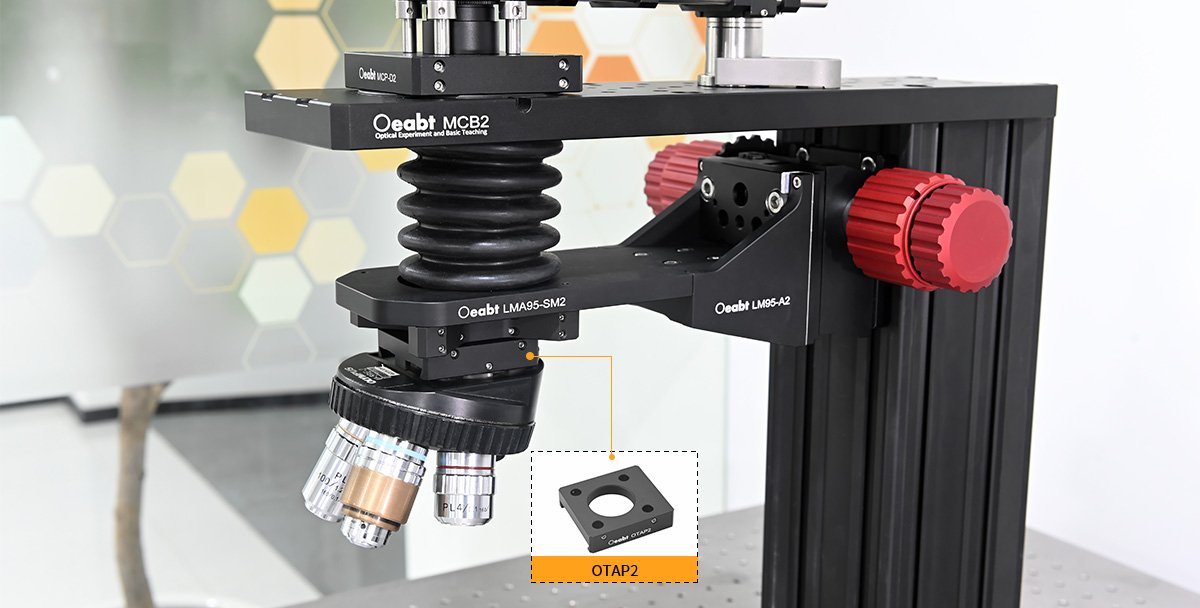

| 物镜转盘转接板 | ||
|
型号 |
OTAP1 |
OTAP2 |
|
规格 |
51.5*40*9mm |
51.0*46.0*12mm |
|
燕尾类型 |
【母槽】31.2*37.8mm，α=50° |
【母槽】40.8*48.5mm，α=50° |
|
笼杆安装 |
4-40*4处，间距30mm |
Ø6.02mm*4处，间距30mm |
|
重量 |
23.3g |
39.1g |
| 螺纹类型 | SM1（1.035”-40）内螺纹 | |
| 材质 | 7075铝合金 | |

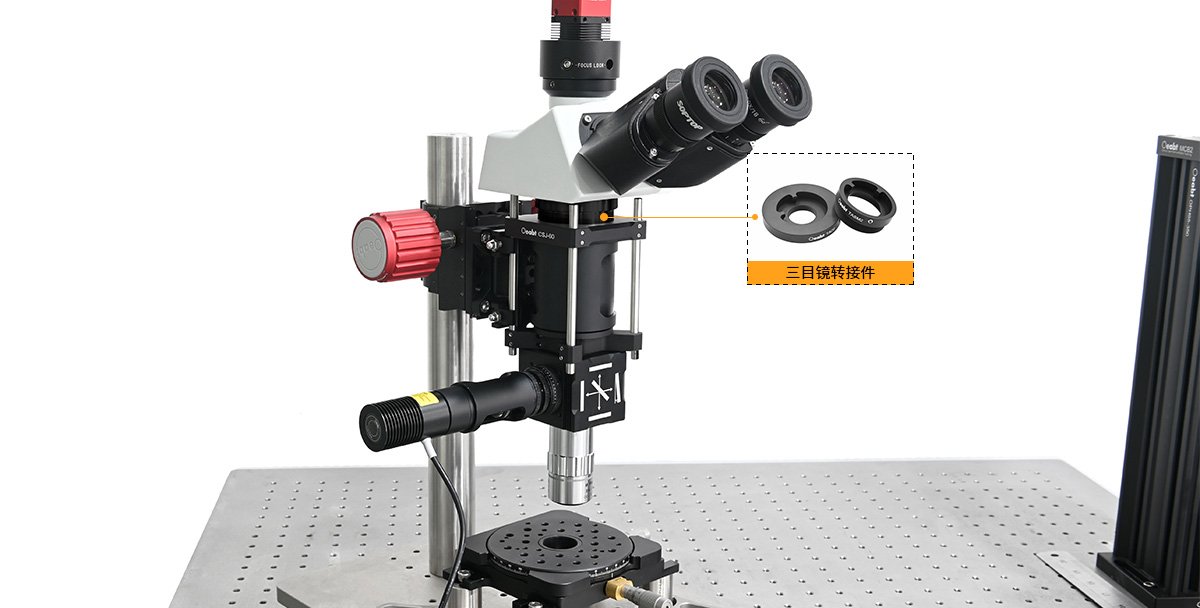

| 三目镜转接件 | ||
|
型号 |
TAD2 |
TASM2 |
|
规格 |
Ø80.0*15.3mm |
Ø56.0*20.3mm |
|
燕尾类型 |
【公头】Ø51mm，α=60° |
/ |
|
螺纹类型 |
SM1（1.035”-40）内螺纹 |
SM2（2.035”-40）外螺纹 |
|
重量 |
92.5g |
33.1g |
| 目镜燕尾接口 | 【母槽】Ø39mm，α=50° | |
| 材质 | 7075铝合金 | |

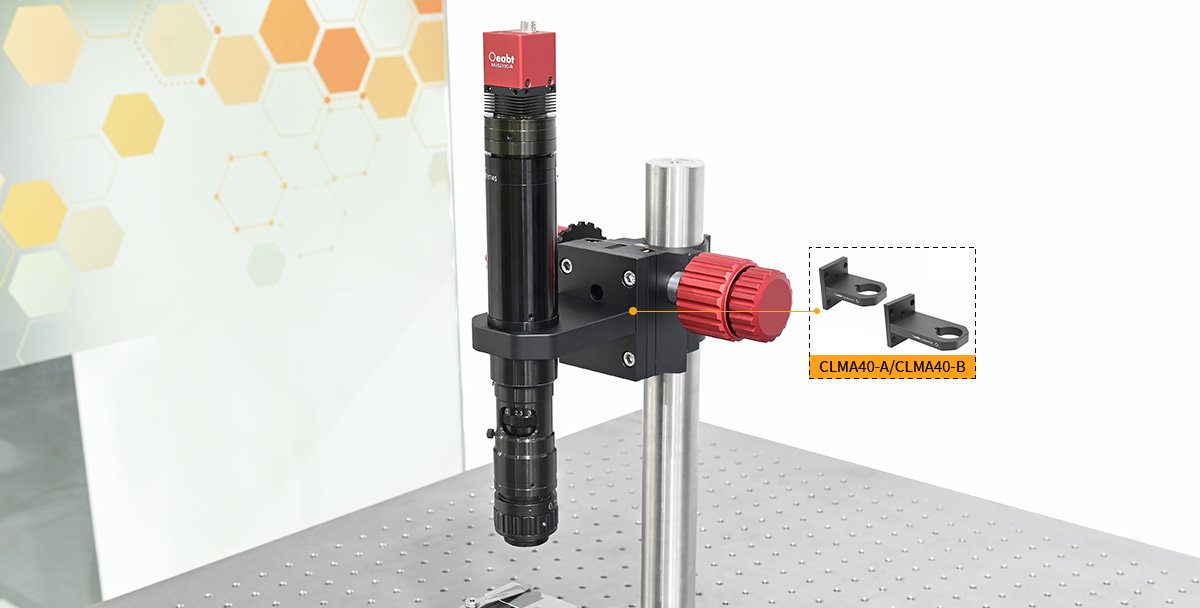

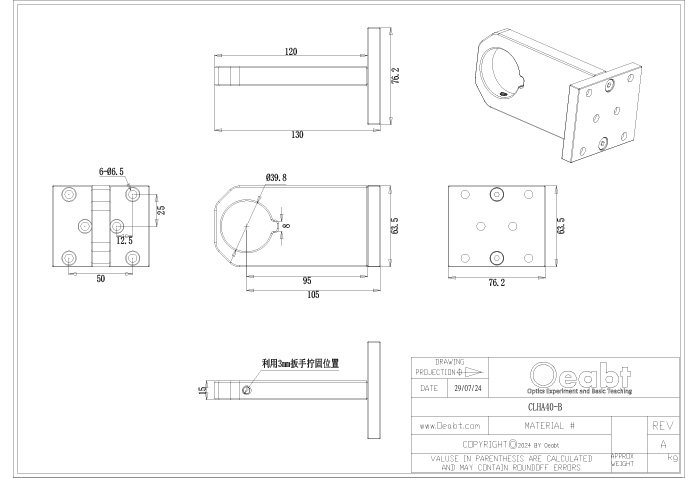

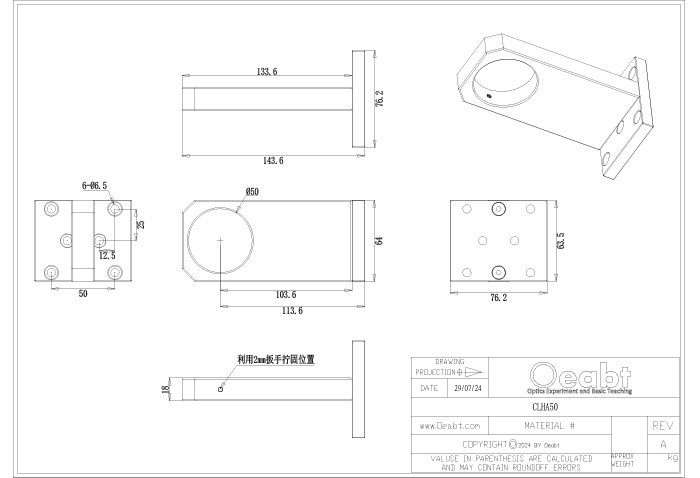

| 相机镜头安装臂 | |||
|
型号 |
CLMA40-A |
CLMA40-B |
CLMA50 |
|
规格 |
100.0*63.6*76.2mm |
130.0*63.6*76.2mm |
143.6*63.6*76.2mm |
|
安装孔径 |
Ø39.8mm |
Ø39.8mm |
Ø50mm |
|
臂轴长度 |
75mm |
105mm |
113.6mm |
|
重量 |
293.5g |
371.1g |
435.2g |
| 螺纹类型 | M6*6处（沉头孔） | ||
| 材质 | 77075铝合金 | ||

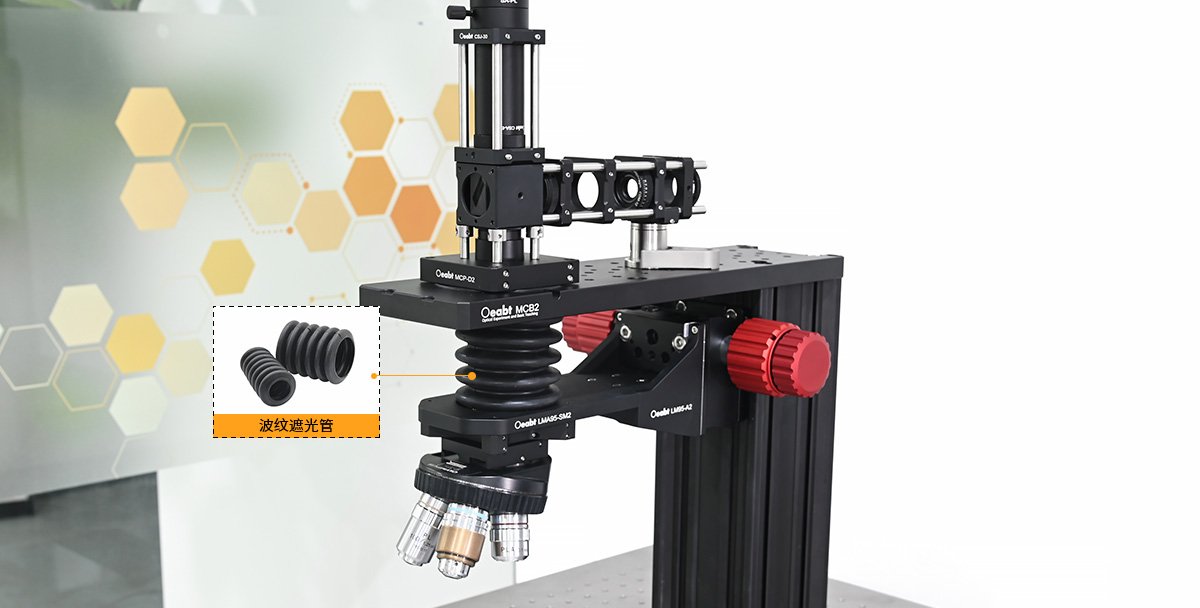

| 波纹遮光管 | ||
|
型号 |
CBH1 |
CBH2 |
|
规格 |
Ø39*85mm |
Ø62*72mm |
|
通光孔径 |
Ø22mm |
Ø50mm |
|
重量 |
34.6g |
46.1g |
|
材质 |
PTFE铁氟龙 |
|
Additional information
| 型号 | LMA95-Olympus, OTAP1, OTAP2, TAD2, TASM2, CLMA40-A, CLMA40-B, CLMA50, CBH1, CBH2 |
|---|---|
| 材质 | 7075铝合金, PTFE铁氟龙 |
| 安装孔直径 | 4-40*4处，间距30mm, Ø22mm, Ø39.8mm, Ø50mm, Ø6.02mm*4处，间距30mm, Ø67.0mm, SM1（1.035”-40）内螺纹, SM2（2.035”-40）外螺纹 |
