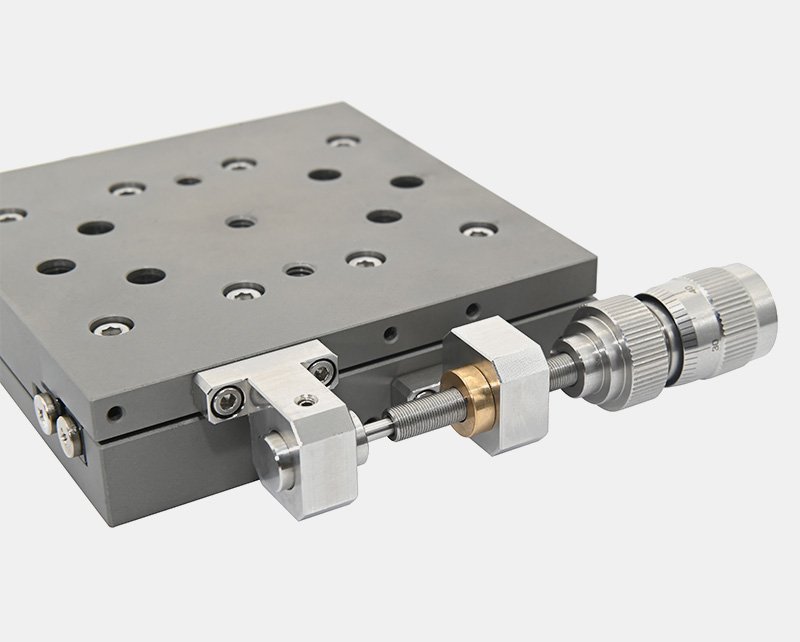

DRP-A系列 差分精密调节器

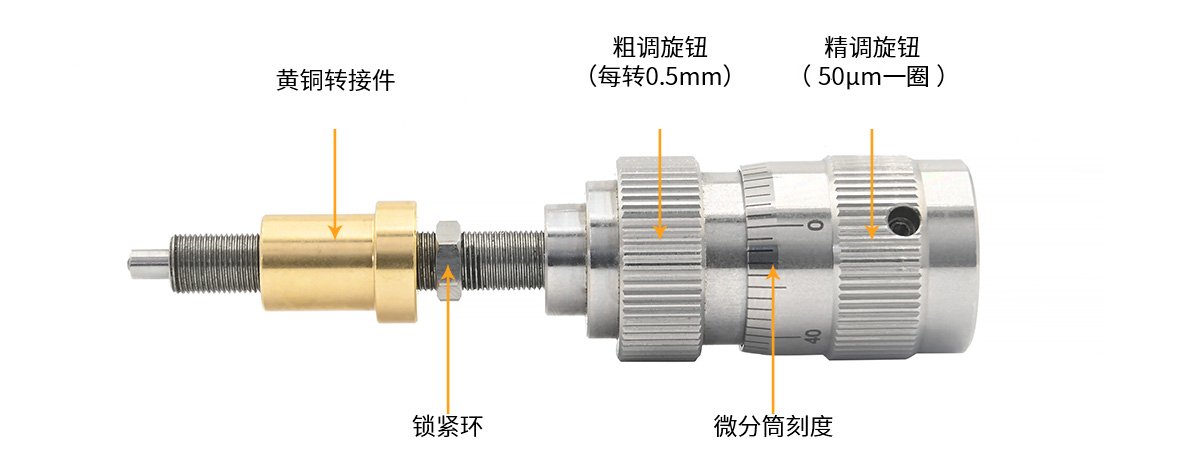

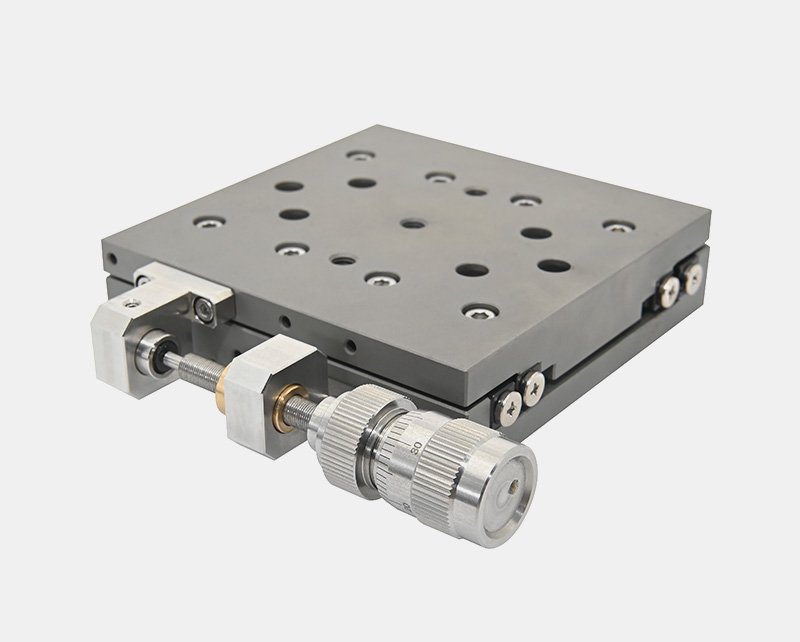

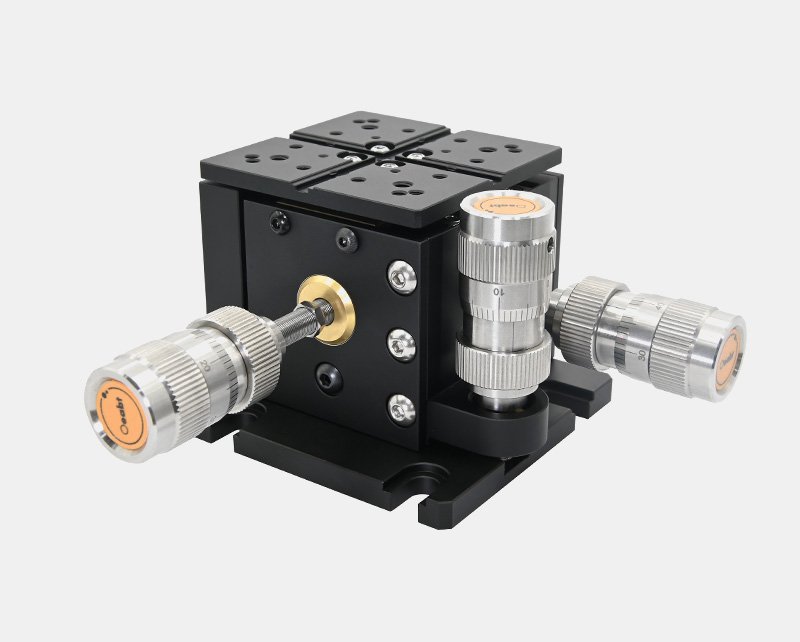

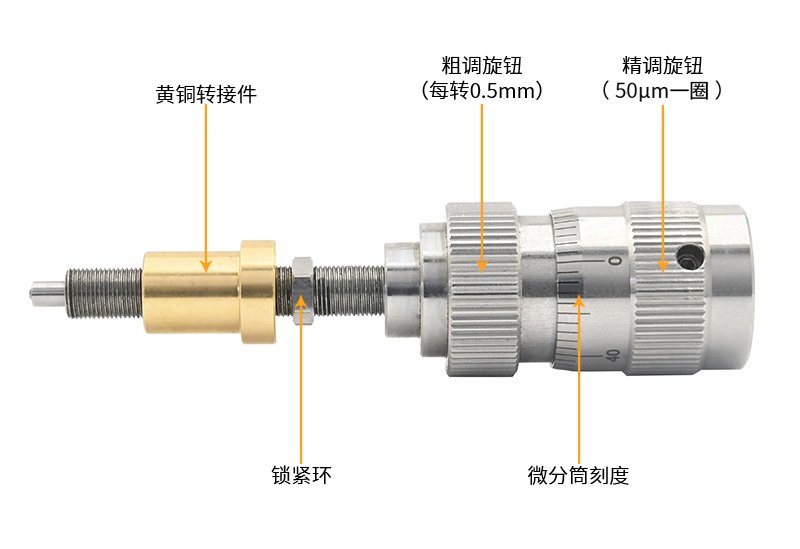

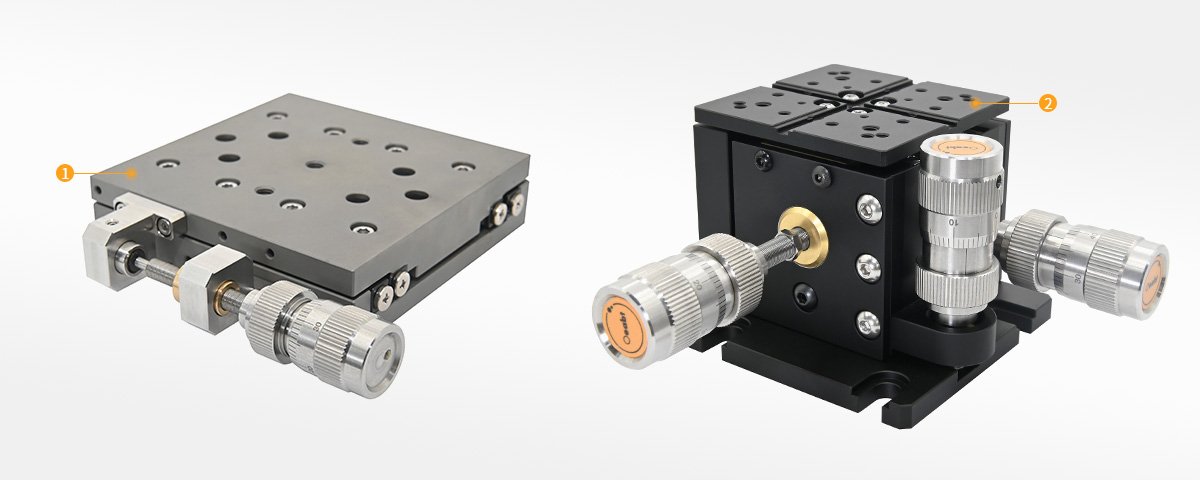

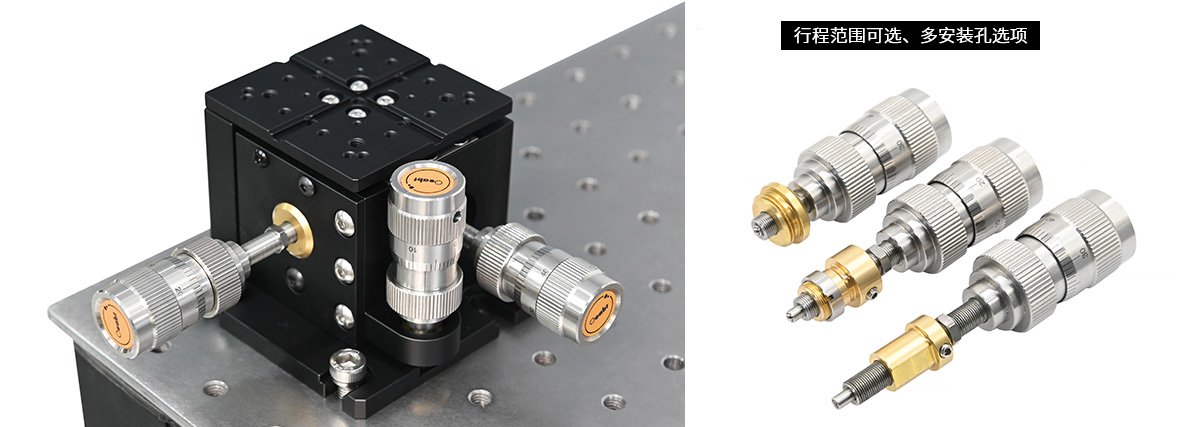

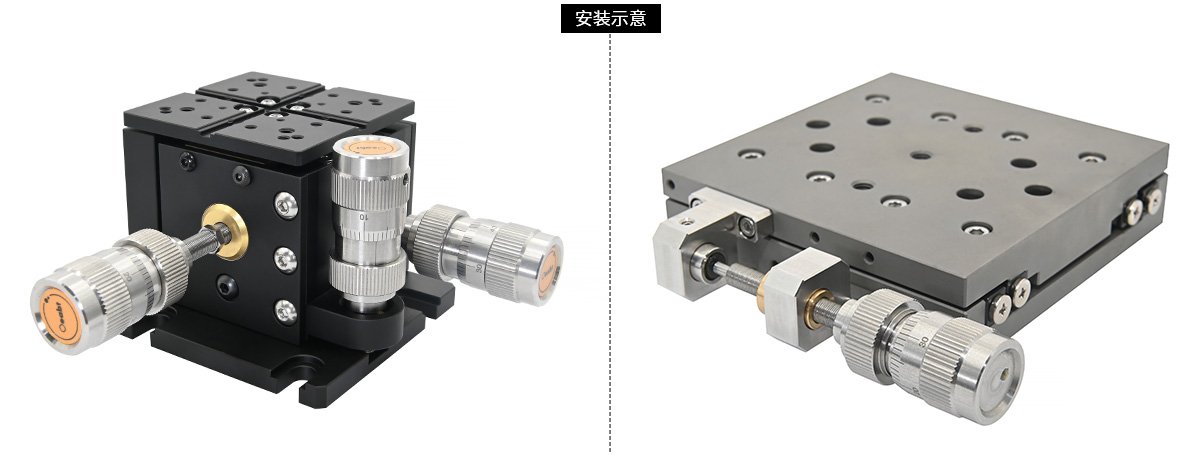

• 模块化手动差分驱动器； • 适用于我们 Nano系列挠性位移台或线性位移台； • 带刻度的精调游标旋钮（50格）；
描述
DRP系列调节器提供了高分辨率和重复率。杠杆机制放大了高精度精细调节螺纹的分辨率，使轴向位移小。
|
调节螺丝 |
M6*0.5，粗调0.5mm/转 |
|
精调行程 |
300μm，50μm/圈 |
|
每转行程 |
粗调0.5mm/转，精调50μm/圈 |
|
理论精度 |
＜1μm |
|
型号 |
DRP31-A |
DRP41-A |
|
规格 |
Ø20.0*72.8mm |
Ø20.0*82.8mm |
|
粗调行程 |
8.8mm |
18.8mm |
|

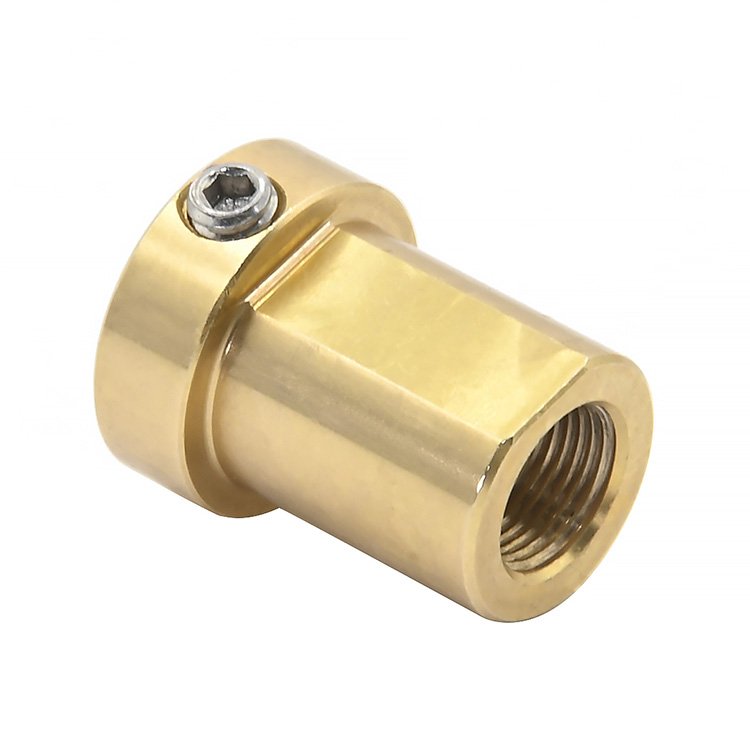

黄铜安装直径 |
Ø9.5mm |
Ø9.5mm |
|
重量 |
87.8g |
88.2g |
|

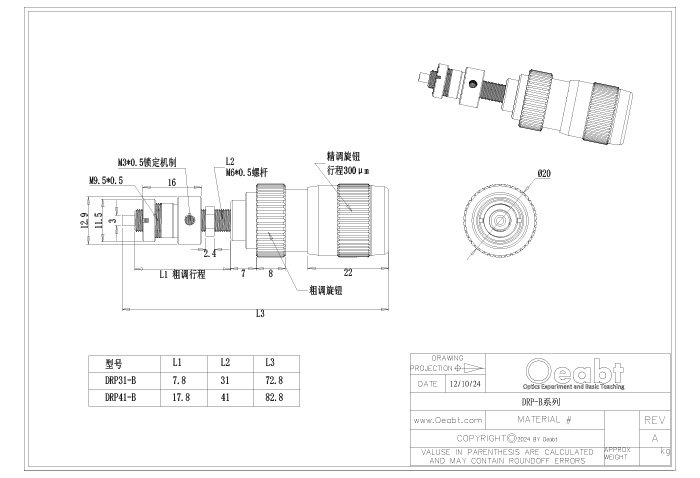

型号 |
DRP31-B |
DRP41-B |
|
规格 |
Ø20.0*72.8mm |
Ø20.0*82.8mm |
|
粗调行程 |
7.8mm |
17.8mm |
|
黄铜安装螺纹 |
M9.5*0.5 |
M9.5*0.5 |
|
重量 |
90.7g |
92.2g |
|

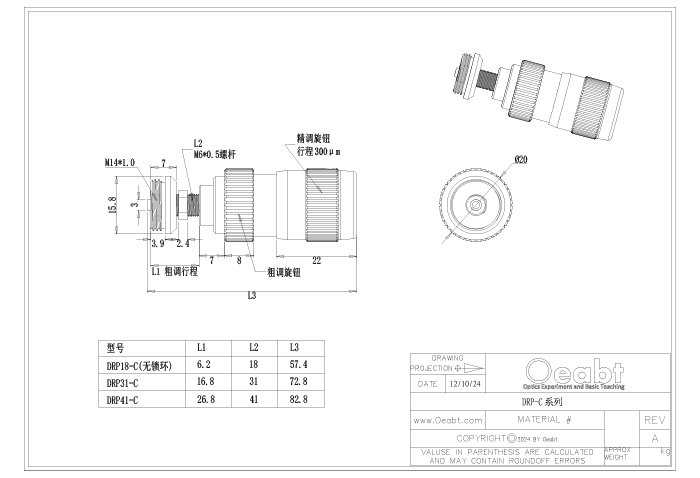

型号 |
DRP18-C（无锁环） |
DRP31-C |
DRP41-C |
|
规格 |
Ø20*57.4mm |
Ø20.0*72.8mm |
Ø20.0*82.8mm |
|
粗调行程 |
6.2mm |
16.8mm |
26.8mm |
|

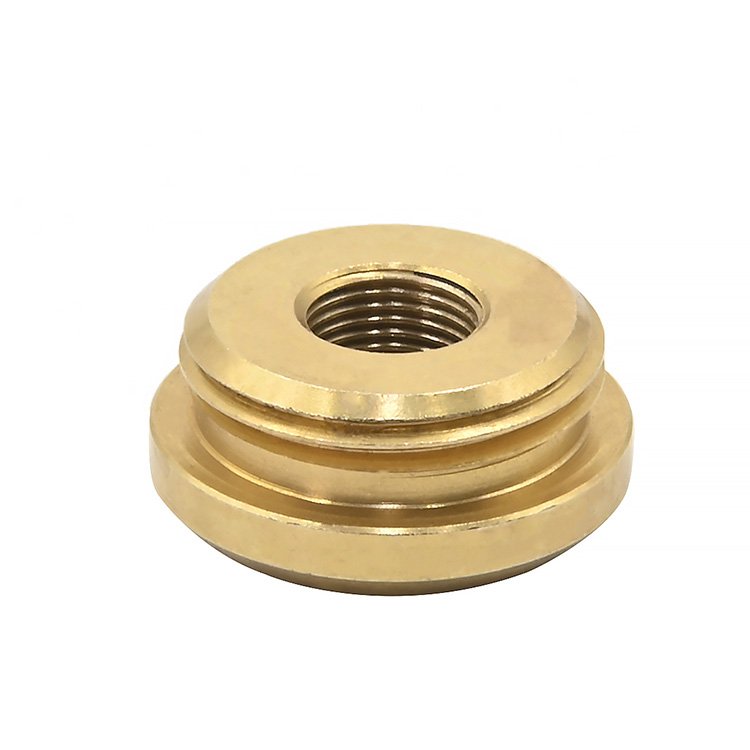

黄铜安装螺纹 |
M14*1.0 |
M14*1.0 |
M14*1.0 |
|
重量 |
85.8g |
88.5g |
90.0g |
其他信息
| 型号 | DRP31-A, DRP41-A, DRP31-B, DRP41-B, DRP18-C (无锁环), DRP31-C, DRP41-C |
|---|
