D1.2系列 燕尾转接件

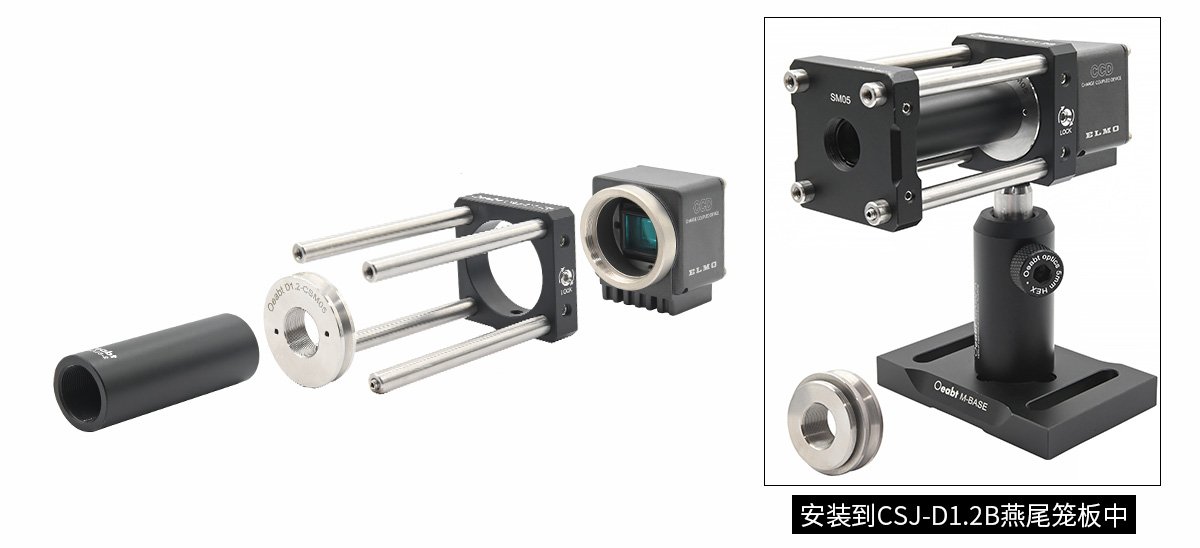

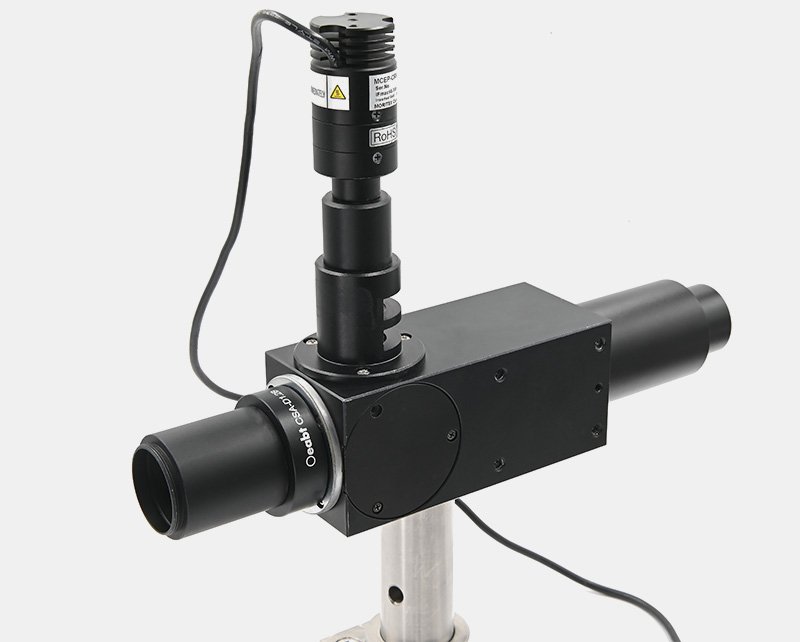

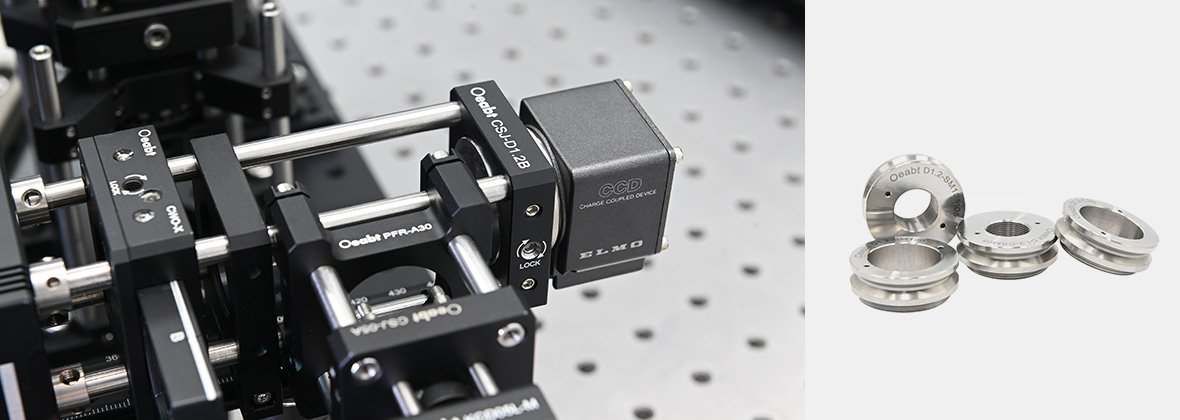

• 公头燕尾Ø1.2英寸（Ø30.5mm）； • 兼容燕尾笼板和燕尾套筒，集成到光学系统； • 带SM1或C-Mount外螺纹，用于安装科研相机或SM1螺纹组件；
描述

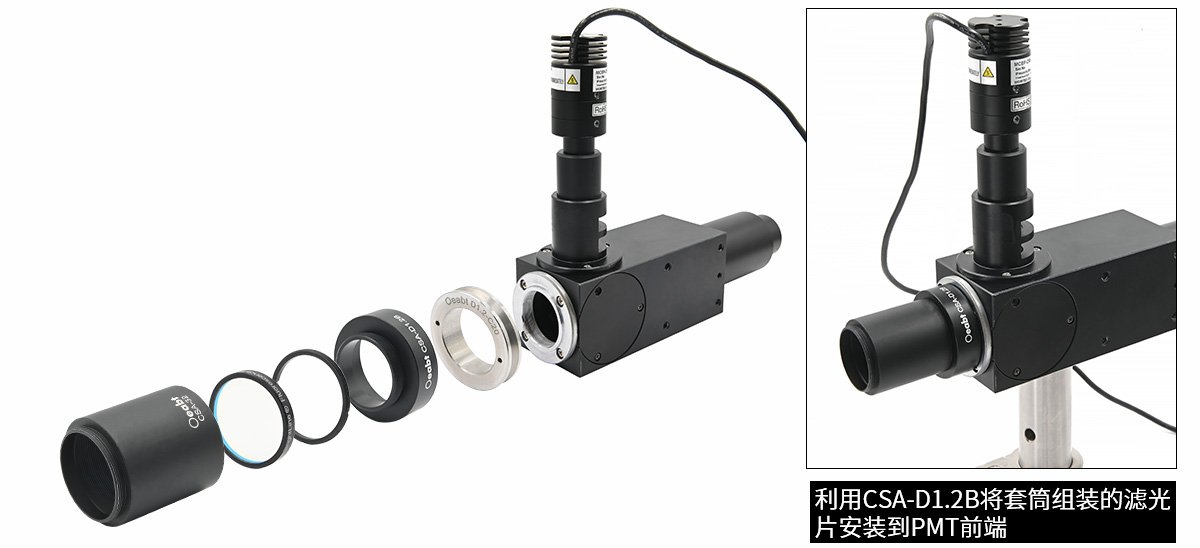

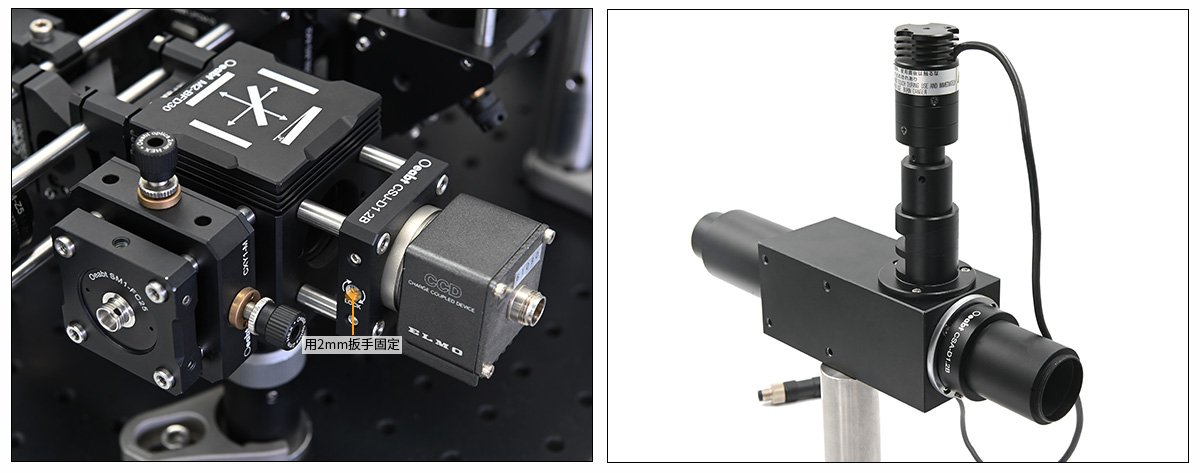

燕尾转接件具有C-Mount或SM1外螺纹，中心还开有SM05螺纹孔或Ø20.3mm平滑孔，兼容科研相机和带SM螺纹的光机组件。
|
规格 |
Ø30.5*11.4mm |
|
燕尾类型 |

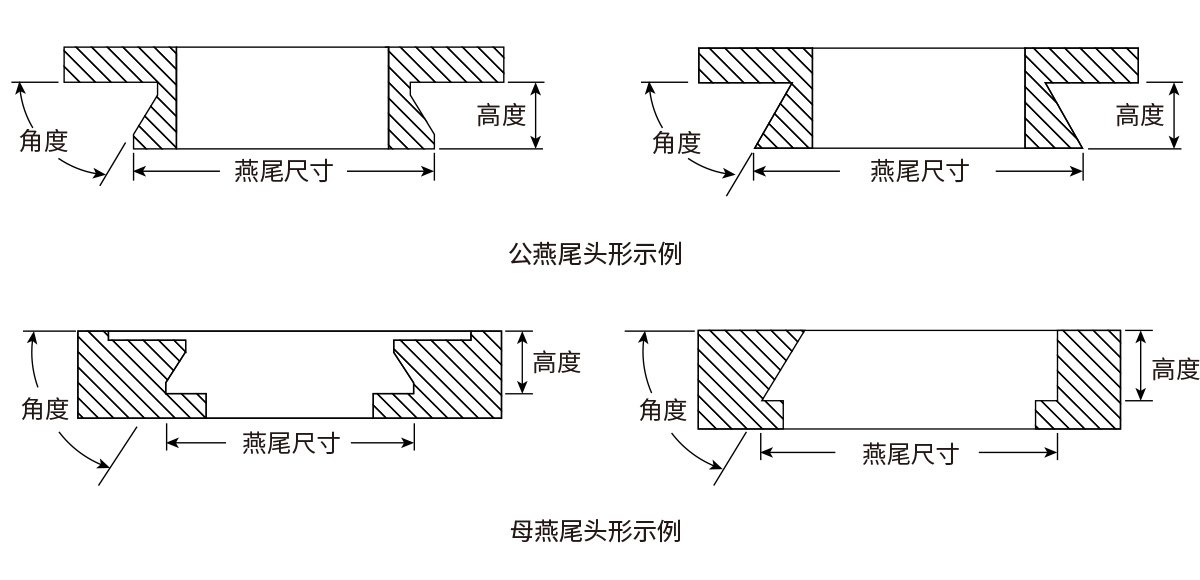

【公头】Ø1.2英寸，α=60° |
|
材质 |
304不锈钢 |
|
型号 |
外螺纹类型 |
内螺纹类型 |
重量 |
|

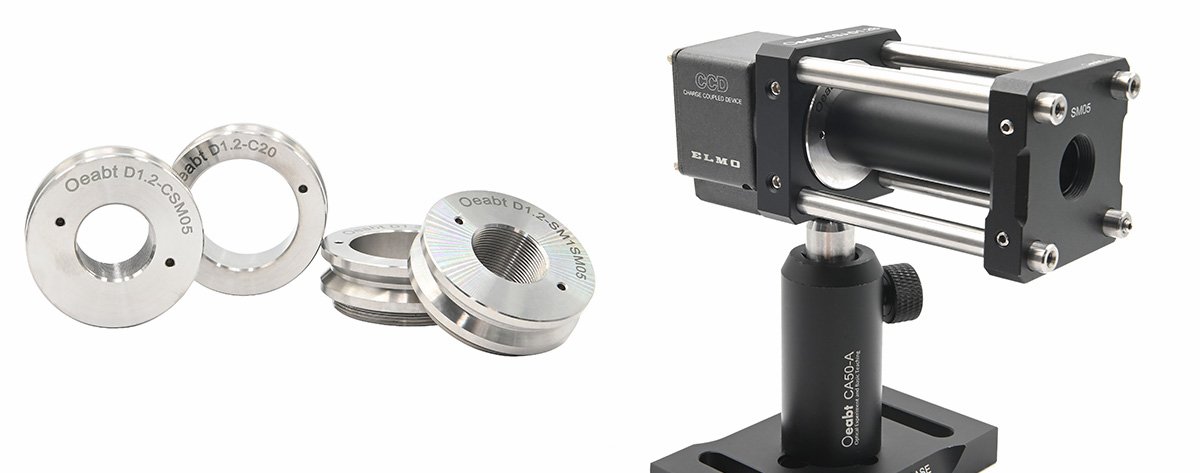

D1.2-CSM05 |
C-Mount（1.00”-32） |
SM05（0.535”-40） |
43.1g |
|

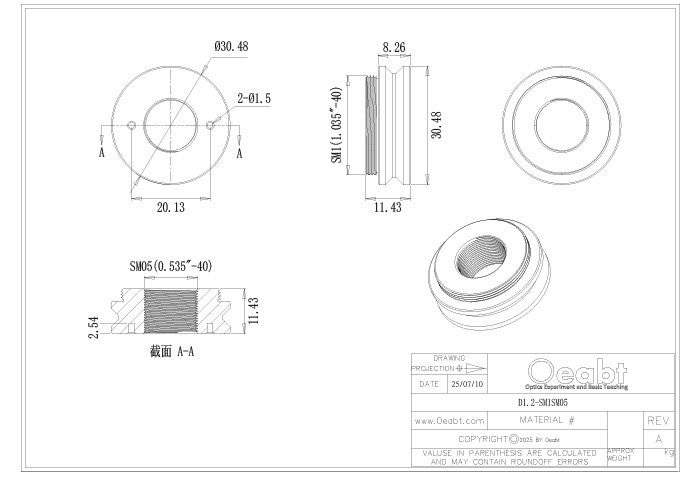

D1.2-SM1SM05 |
SM1（1.035”-40） |
43.6g |
|
|

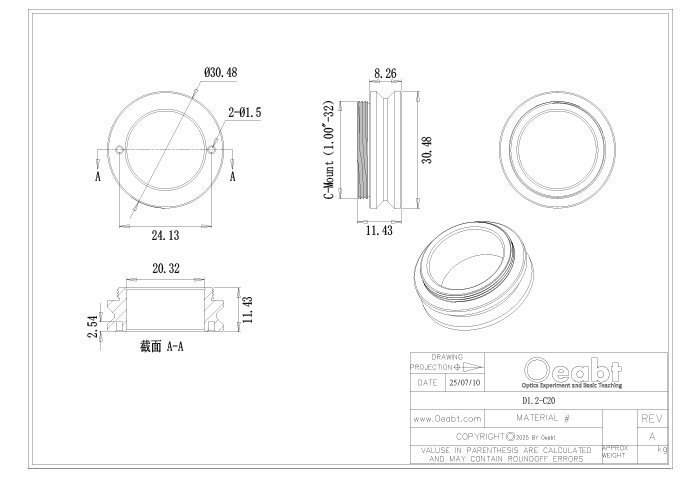

D1.2-C20 |
C-Mount（1.00”-32） |
Ø20.3mm |
26.4g |
|

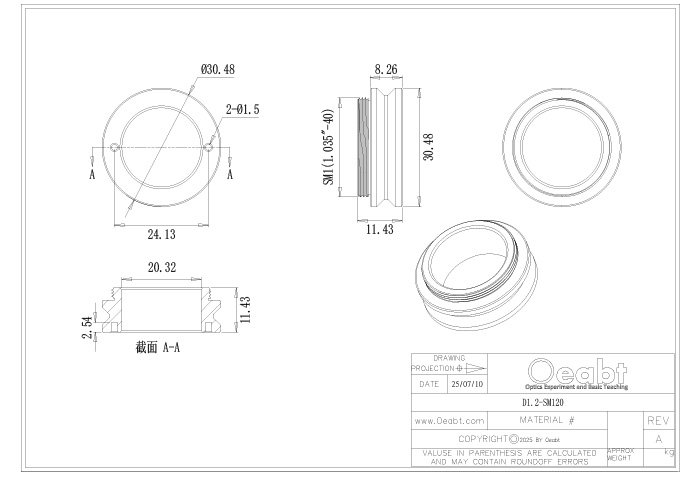

D1.2-SM120 |
SM1（1.035”-40） |
26.8.g |
|

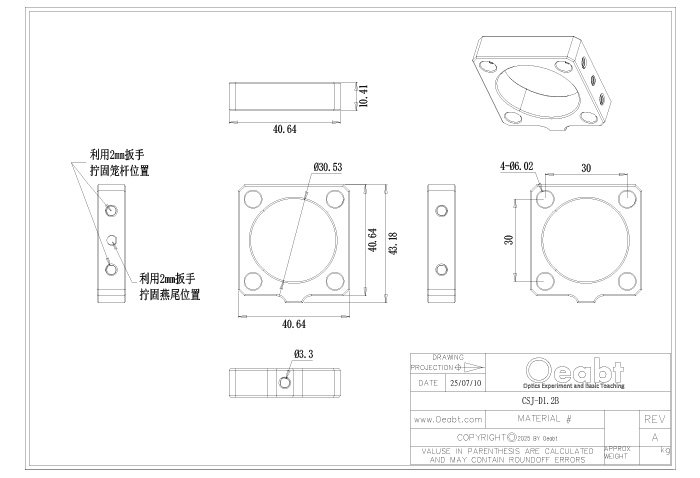

型号 |

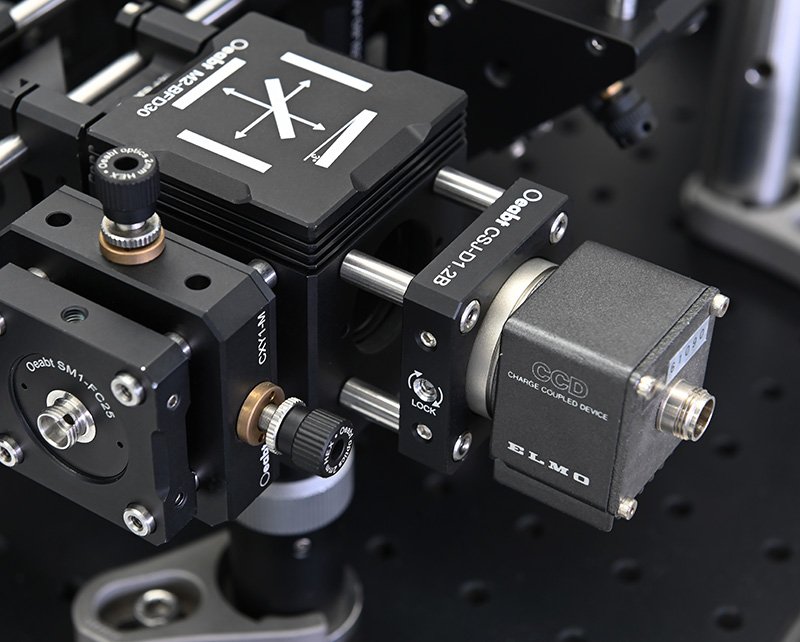

CSJ-D1.2B |
|
规格 |
40.6*43.2*10.4mm |
|
中心孔径 |
兼容Ø30.5mm |
|
通孔间距 |
Ø6.02mm*4处，间距30*30mm |
|
重量 |
22.1g |
|
材质 |
7075铝合金 |
|
型号 |
CSA-D1.2B |
|
规格 |
Ø36.8*15.9mm |
|
安装孔径 |
Ø30.5mm |
|
螺纹类型 |
SM1（1.035”-40）外螺纹 |
|
重量 |
12.2g |
|
材质 |
7075铝合金 |
其他信息
| 型号 | D1.2-CSM05, D1.2-SM1SM05, D1.2-C20, D1.2-SM120, CSJ-D1.2B, CSA-D1.2B |
|---|---|
| 材质 | #304不锈钢, 7075铝合金 |
| 安装孔直径 | Ø20.3mm平滑孔, Ø30.5mm, SM05（0.535”-40）, 兼容Ø30.5mm |
