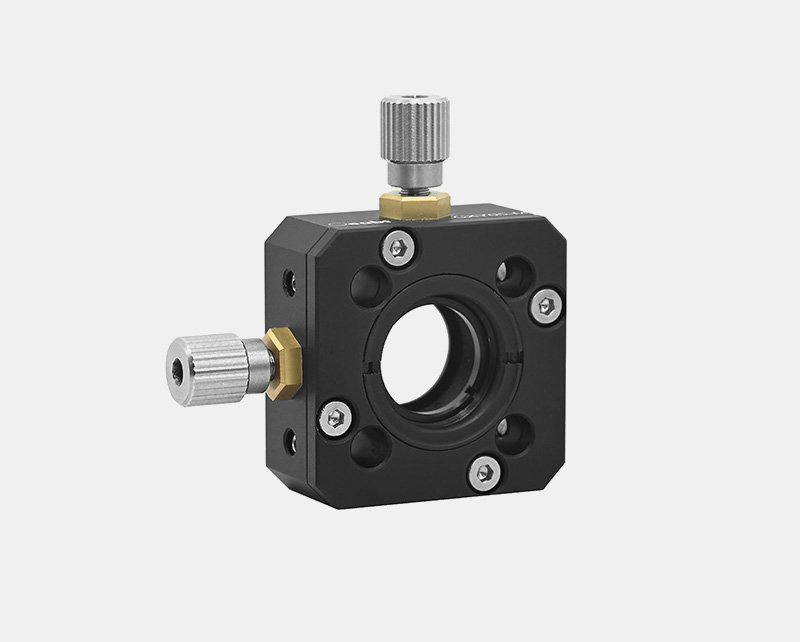

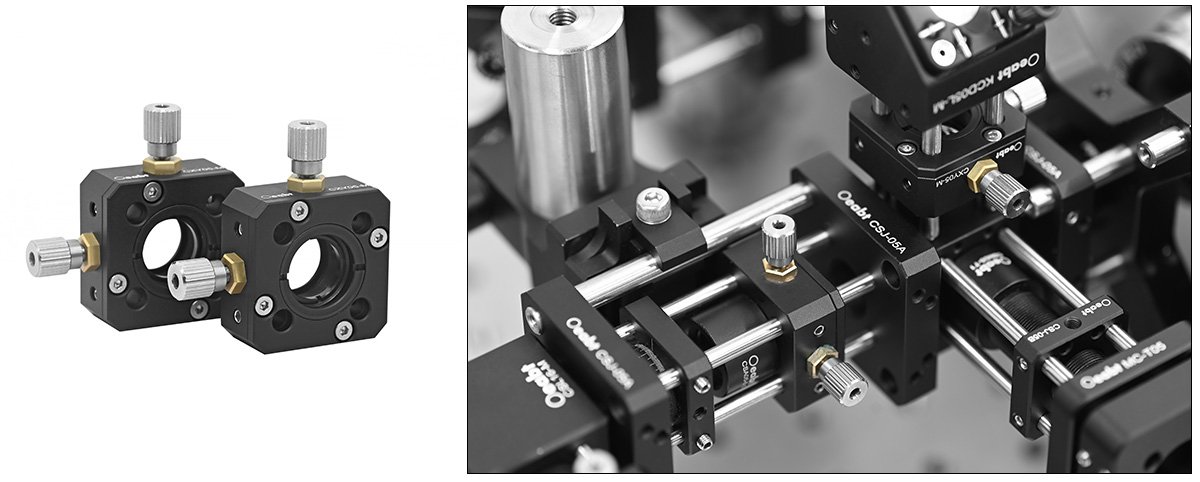

CXY05-M 16mm笼式XY调整架

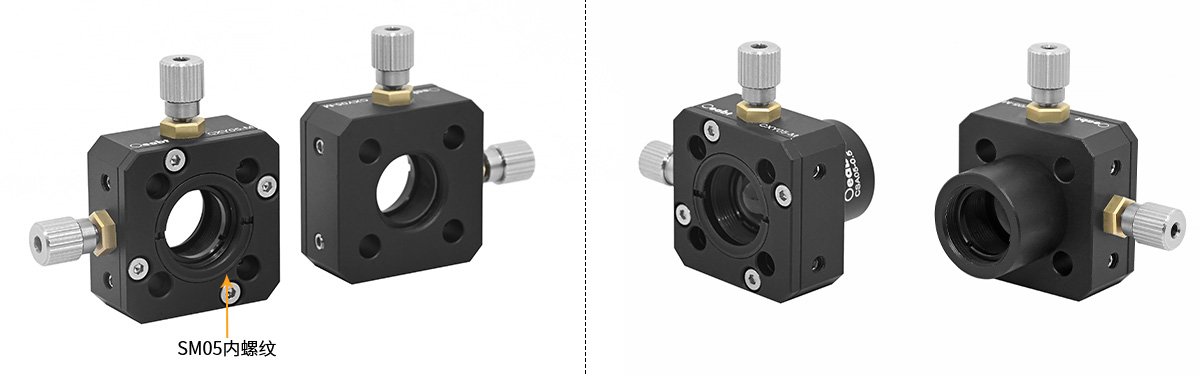

• SM05（0.535”-40）内螺纹； • 提供±1.0mm的平移行程； • 可安装Ø12.7mm最厚为5.8mm的光学元件；
Description

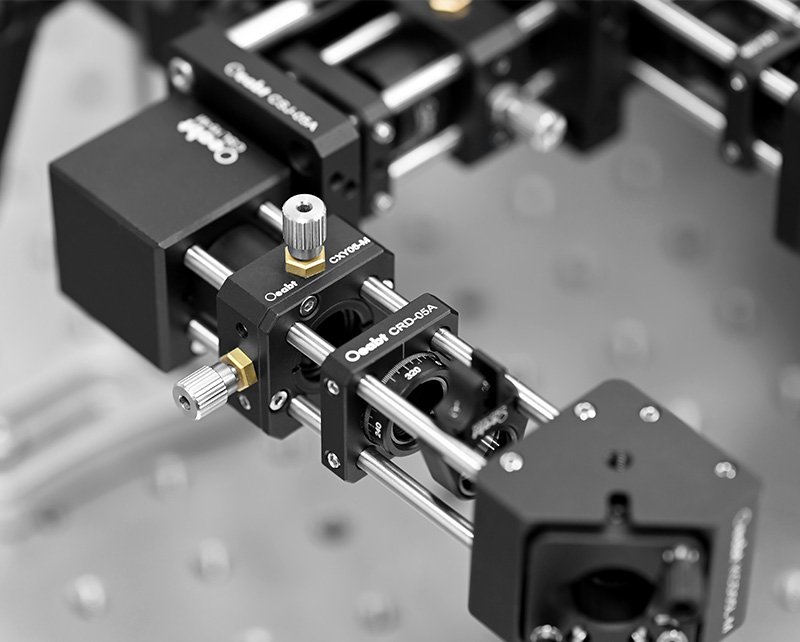

16mm的笼式系统通常较小，可以在空间有限的情况下发挥其优势。XY平移调整架在笼式系统中用于安装透镜并实现在XY平面上的微小调整。可以使透镜相对于光轴方向沿着X轴和Y轴方向微调，以达到更好的成像效果。

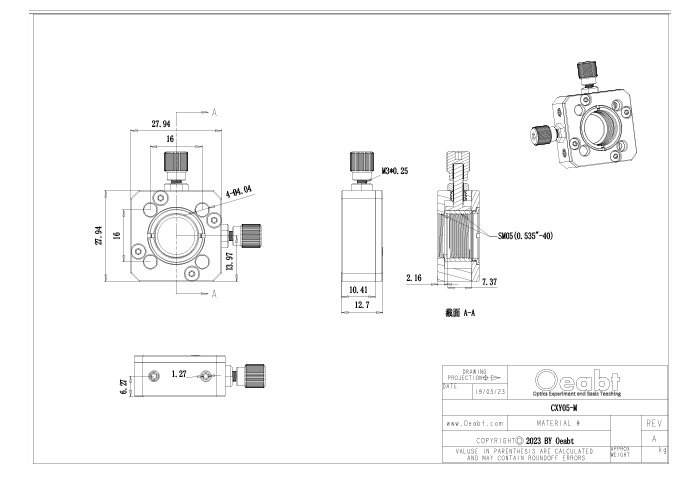

| 型号 | CXY05-M |
| 规格 | 27.9*27.9*12.7mm |
| 可调行程 | ±1.0mm，0.25mm/转 |
| 中心孔径 | SM05（0.535”-40）内螺孔 |
| 通孔间距 | Ø4.03mm，间距16*16mm |
| 重量 | 24.4g |
| 材质 | 7075铝合金 |
Additional information
| 型号 | CXY05-M |
|---|---|
| 材质 | 7075铝合金 |
| 螺纹类型 | / |
| 中心孔径 | SM05（0.535”-40）内螺孔 |
