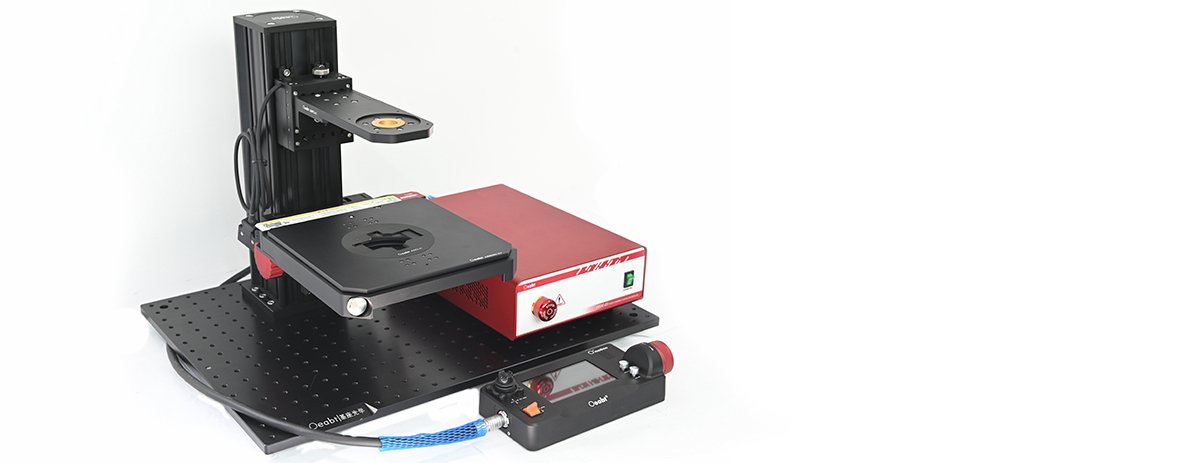

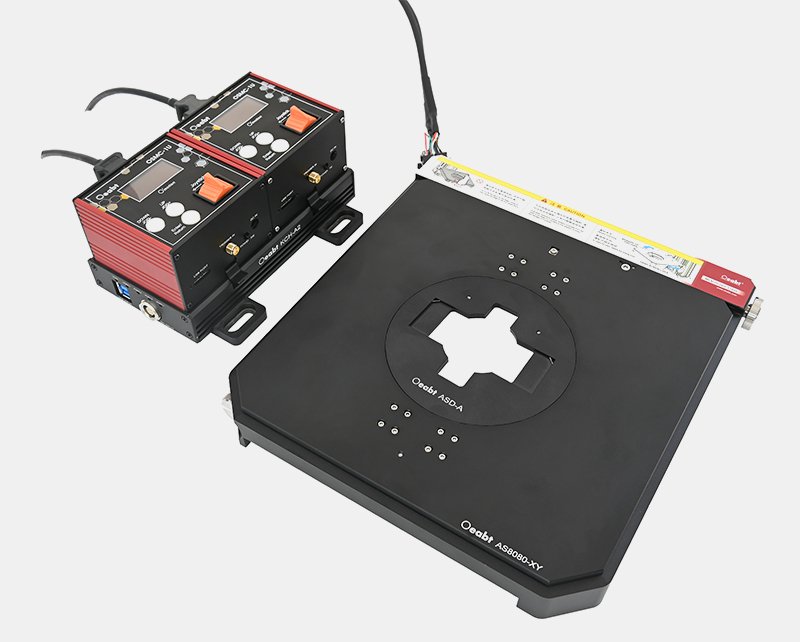

AS8080-XY电控四寸两轴载物台

Name: AS8080-XY电控四寸两轴载物台
SKU: 6943
Availability: InStock

Price range: $182.00 through $10,508.00

• 高性能、高精度的电控两轴载物台，应用于自动化、高分辨率和精确重复定位的场景； • 行程范围：80mm（X轴）*80mm（Y轴）； • 重复精度±5μm，轴向误差0.02mm，最小分辨率≤2μm；

型号

Clear

SKU: N/A Category: 显微成像

Description

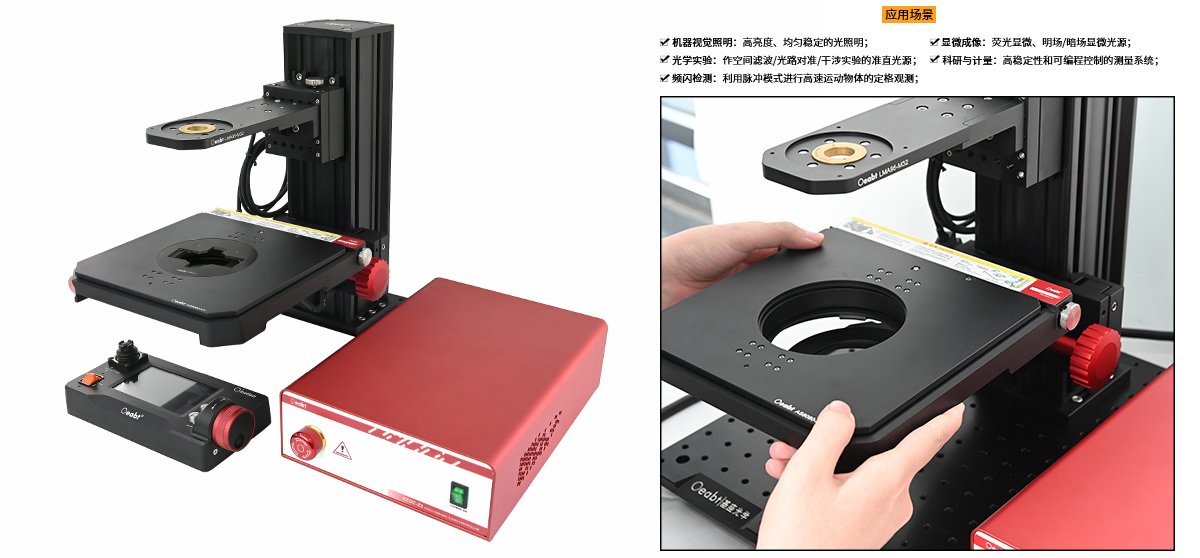

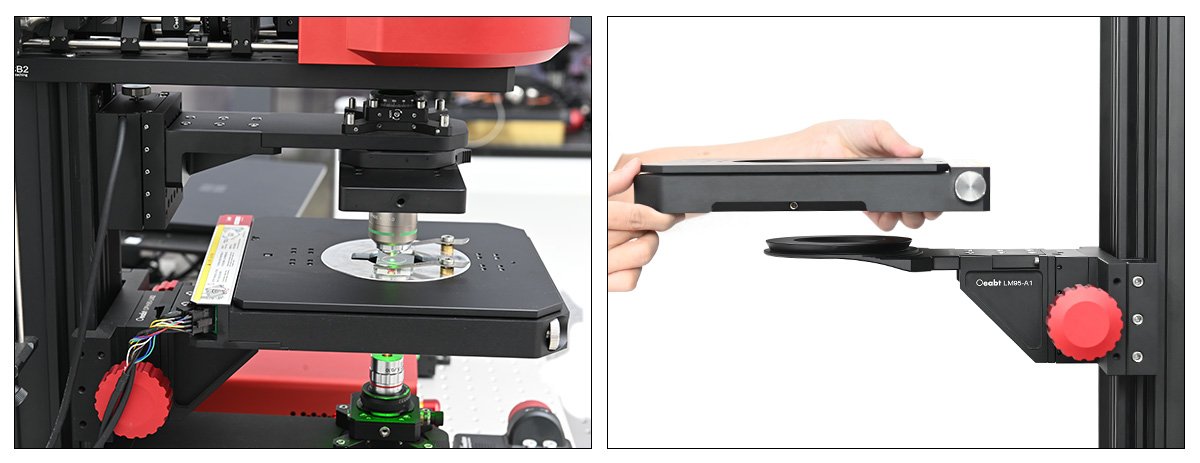

自动化、高精度定位的四寸两轴载物台提供80*80mm的XY行程，适用于显微成像、工业检测、精密加工等场景。

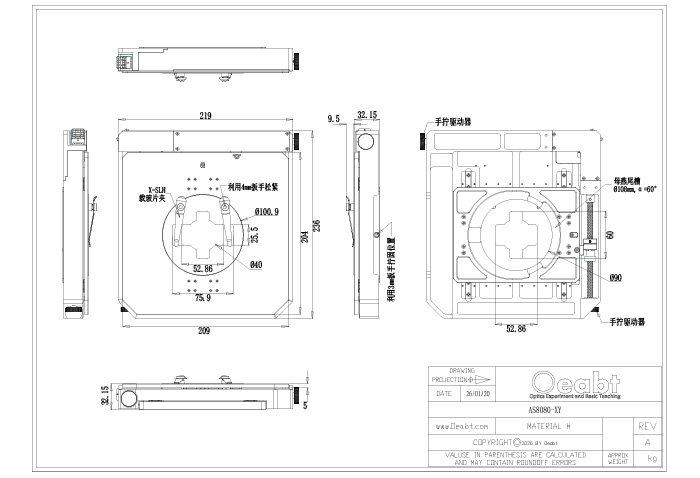

型号	AS8080-XY
规格	21920432.2mm
总行程	80mm（X轴）*80mm（Y轴）
最大负载	3.2kg
台面尺寸	209*204mm
中心孔径	Ø90mm

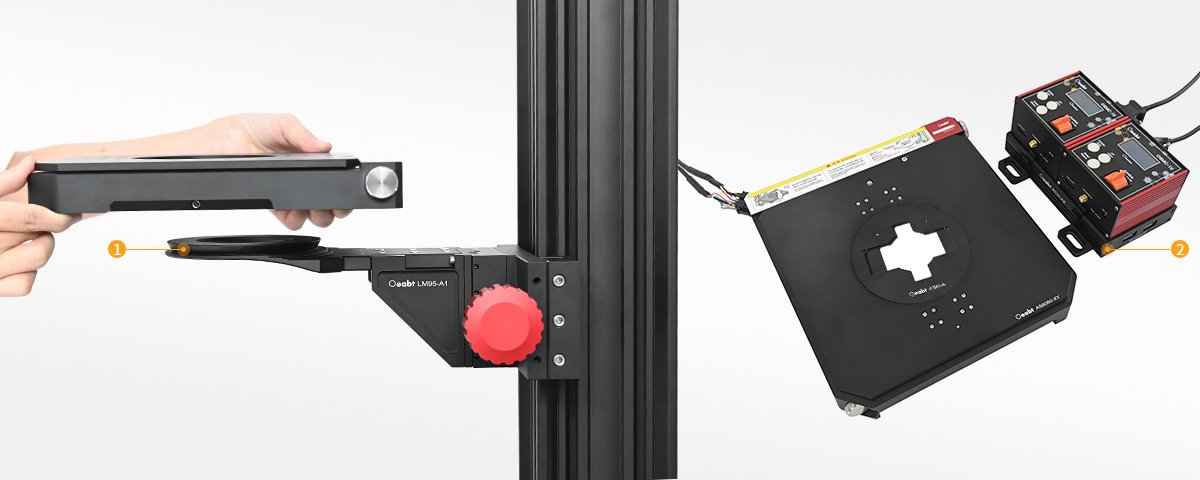

燕尾类型	【母燕尾槽】Ø108mm，α=60°
丝杠类型	Ø8mm快速螺纹丝杆，导程12mm
导轨形式	双直线导轨
最高速度	13mm/s
最低速度	1.625mm/s
手轮最小分辨率	≤2μm
重复精度	±5μm
轴向误差	0.02mm
反向误差	0.01mm（步进减速机齿轮间隙）
电机类型	20BYG减速步进电机（减速比5.1:1）
微步分辨率	每转 51200 微步（对应 1.8° 步距角电机）
传感器类型	槽型光电传感器（NPN常开，高电平有效）
工作电压	DC 12V
工作电流	2A
推荐驱动器/控制器	O’motion 四轴运动控制系统（OM-4X控制驱动器和OM-4CP操作手柄）、OSMC-1U单轴步进控制器*2

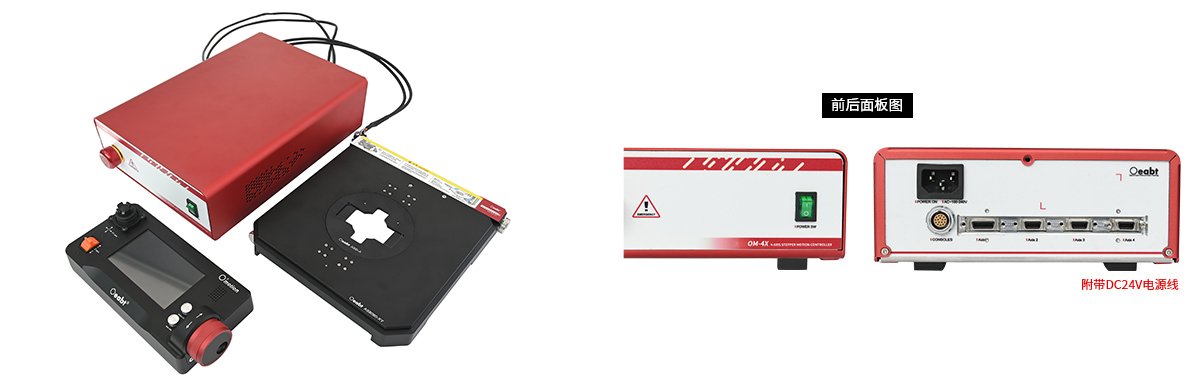

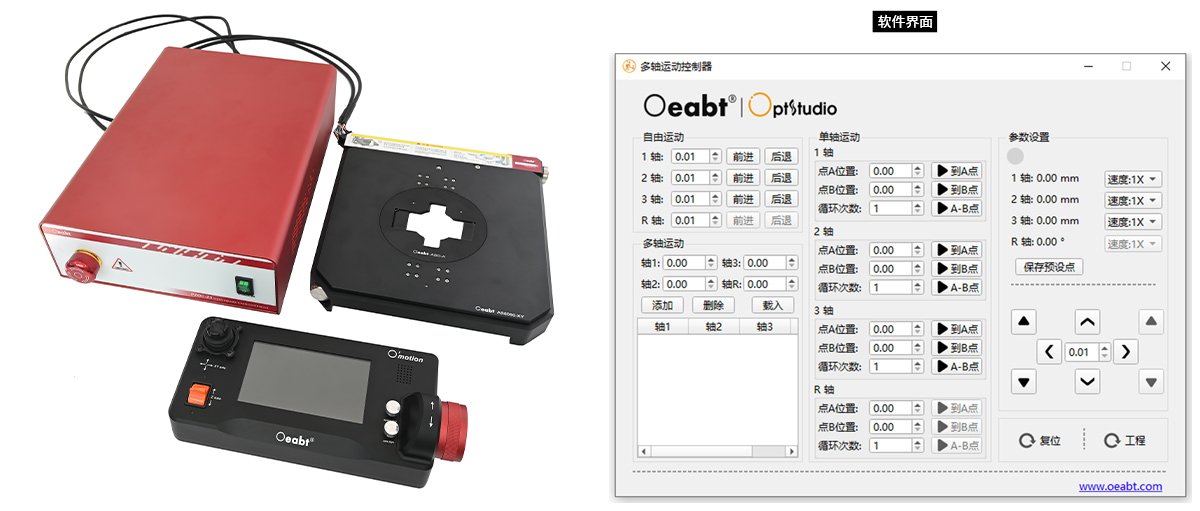

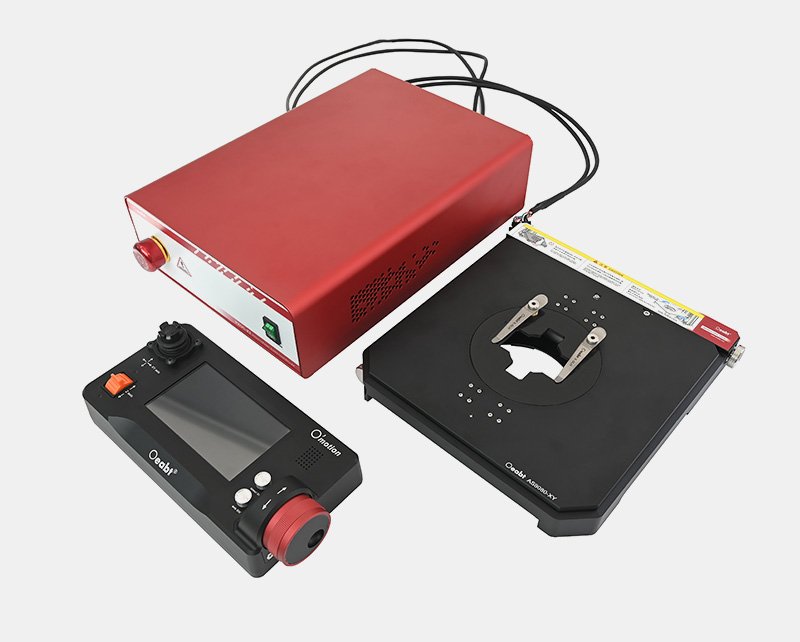

O’motion四轴（3+R）运动控制系统
输入电压	AC 110V-240V
输出电压	DC 24V/5V
输出电流	DC 24V@6A、DC 5V@2A
额定功率	154W Max
急停开关	有
可控轴数	4轴，闭环控制1轴
编码器支持	50-4096Line，4MHz Max
电机微步分辨率	1/16-256
触摸屏类型	电容，分辨率800*480
手动控制方式	屏幕按键/四向霍尔摇杆/双向霍尔摇杆/电子手轮（25ppR可变倍率）
自动控制方式	支持自动点位运动、插补运动
PC程序控制	非必须（提供windows版本）
控制协议	O’motion 增强型v1.1
协议类型	ASCII 指令型
支持系统	windows7-11/Linux/Macos/Android/其他
防护等级	IP44
体积	300.0210.081.3mm
重量	3.2kg

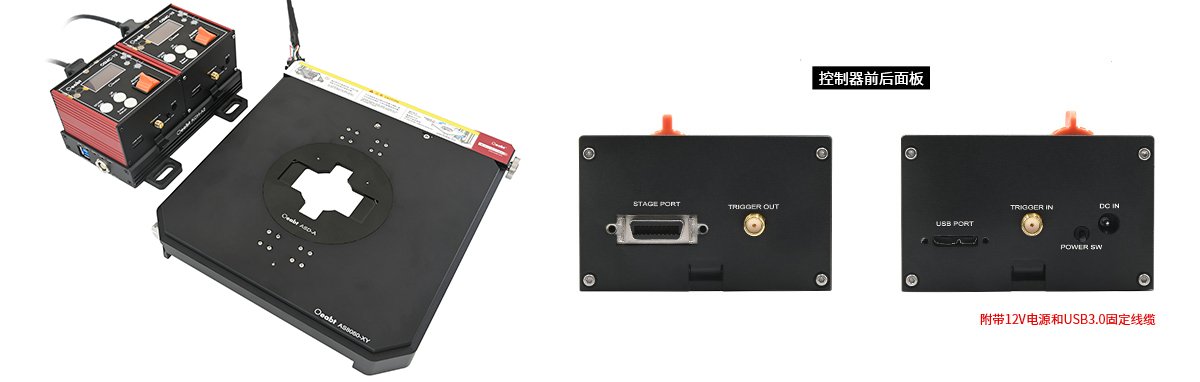

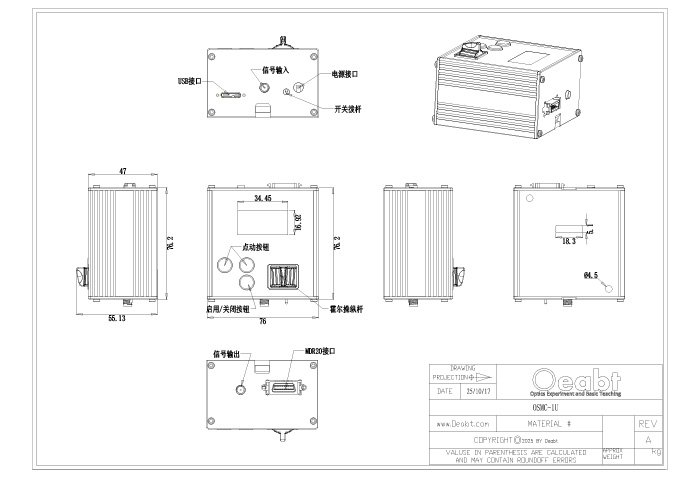

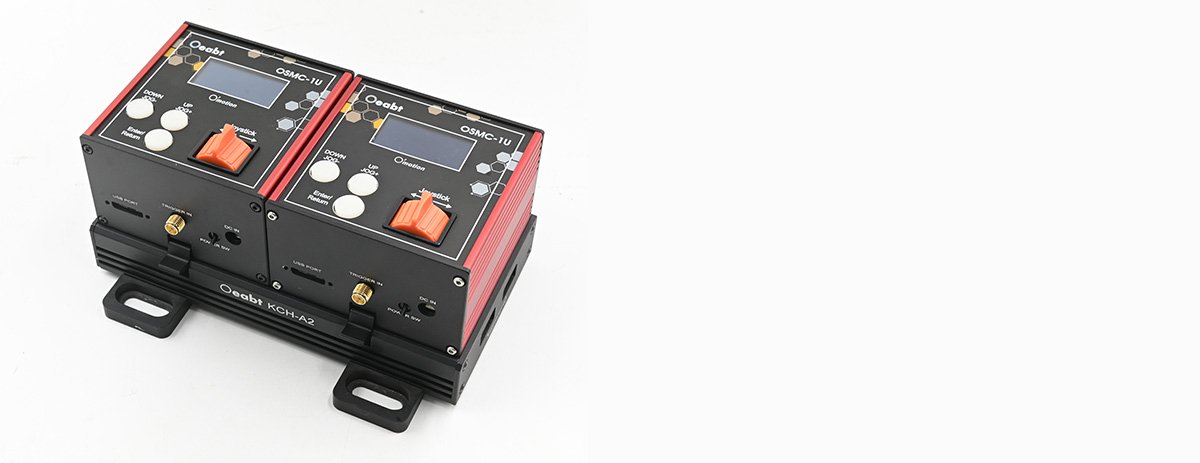

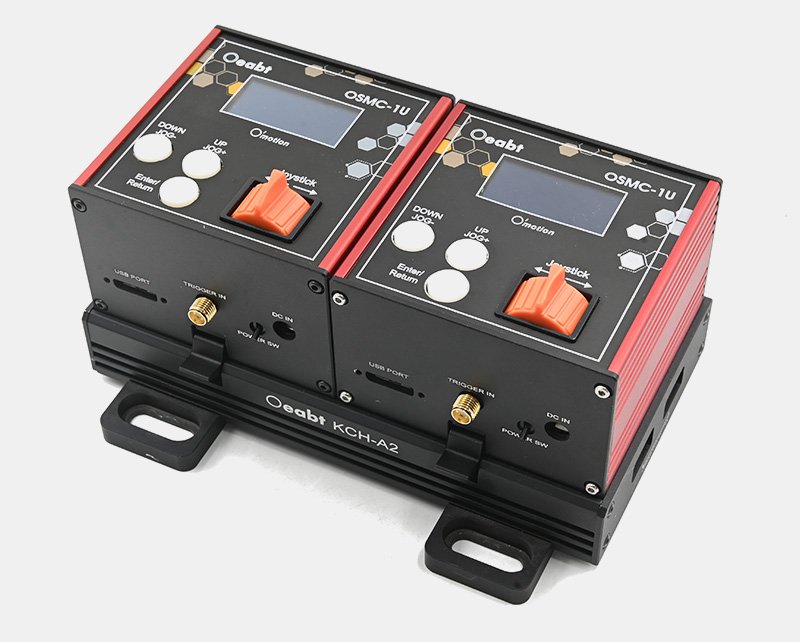

OSMC-1U单轴步进控制器
型号	OSMC-1U
驱动电压	DC 12V-24V
驱动电流	2A Max
驱动类型	16 bit PWM控制
控制算法	PID
高分辨率步进	每转 51200 微步（对应 1.8° 步距角电机）
细分倍数	16X-256X（软件调整）
编码器反馈带宽	500 Hz
位置计数器	32 bit
操作模式	位置、速度、动作循环
加减速曲线	S 形
外触发控制	频率识别（PWM信号）
通信接口	USB 串口
通信协议	开放ASCII指令
支持系统	Windows / Linux / MacOS / Android
电机连接器	D-sub 26（开环控制为 MDR20 型）
限位开关输入	正限位，0点限位
编码器电源	DC 5V输出
面板控件	霍尔无极调速操纵杆、1.54 英寸 OLED（中文菜单）
断电记忆	有，保持原位
外壳尺寸	76.074.247.0mm
重量	183.5g
注*：通过脉宽识别时，需专用复杂信号发生器生成先导脉冲宽度不同的信号来判断运动方向，根据脉冲频率调整运动速度；而采用频率识别时，仅通过频率高低来判断运动方向，速度则服从用户的全局速度设定（1-8x），因此对用户信号要求简单，具备调频特性即可。
