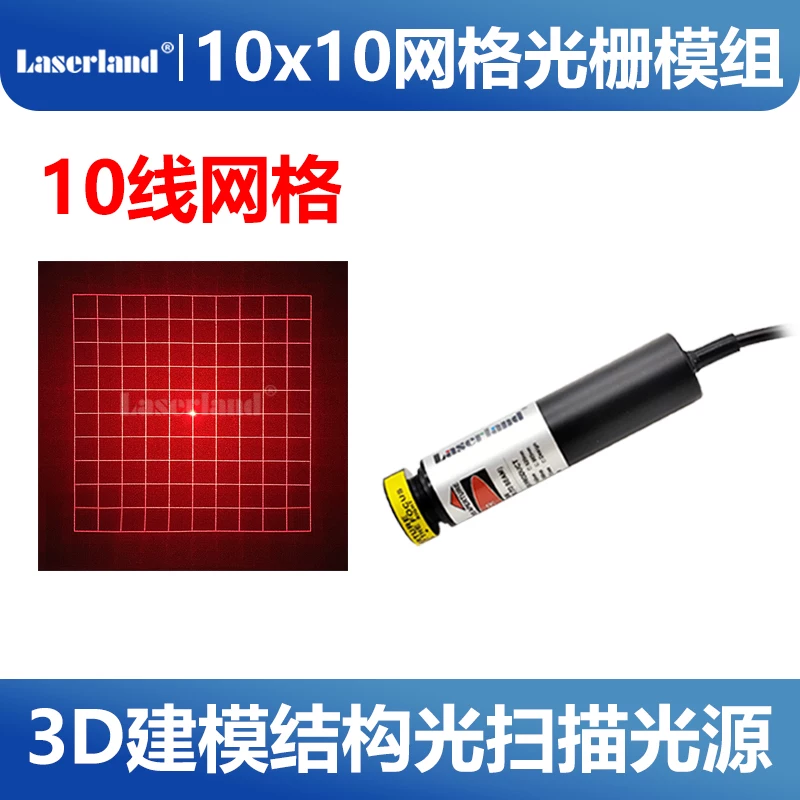

650nm红光激光10X10网格光栅模组投影镭射灯衍射DOE

描述

衍射/干涉光学元件，用于把单一激光束转换成点阵、网格或条纹图案，适合结构光、定位与教学演示。

核心特点

• 一次投射成型：无需扫描机构即可得到多点或图案光斑
• 图案与波长相关：同一片元件在不同波长下的衍射角不同，选型时按实际波长确认
• 玻璃/树脂基片，表面图形为微结构，使用中避免刮擦
• 可装入标准镜片架或模组前端，安装方式与普通镜片一致

规格参数

类型	衍射光学元件（DOE）
适配波长	650nm
出光图案	光栅图案
颜色分类	6 项可选

颜色分类（共 6 项，下单前请确认）

序号	颜色分类
1	18mm直径 100mw 高精密支架套装
2	18mm直径 100mw 万向支架套装
3	18mm直径 100mw 单模组
4	12mm直径 50mw 高精密支架套装
5	12mm直径 50mw 万向支架套装
6	12mm直径 50mw 单模组

适用场景

• 结构光三维扫描与体积测量
• 多点定位与阵列标定
• 教学演示：衍射、干涉条纹观察
• 装饰与舞台：网格、点阵光效

使用与选购提示

• 图案清晰度与入射光束质量强相关，入射光越接近平行、光斑越小，出射图案越锐利
• 微结构面不要用手指触碰，清洁只可用气吹
• 不同波长对应不同衍射角，换波长需重新确认图案尺寸
• 安装时注意图形面朝向出光侧

常见问题

图案大小怎么定？

由元件的衍射角与工作距离决定，距离越远图案越大；选型时按工作距离换算。

能用多模激光吗？

可以出图案，但边缘会变模糊。要求锐利请用单模或经准直的激光。

怎么清洁？

只用气吹吹掉浮尘，不要用布擦、不要用溶剂，微结构一擦就报废。

配套推荐

• 可配本店镜片架、模组前盖使用
• 需要不同图案可换同系列其他款式

产品详情图
