二维振镜扫描系统
Price range: $4,432.00 through $4,652.00

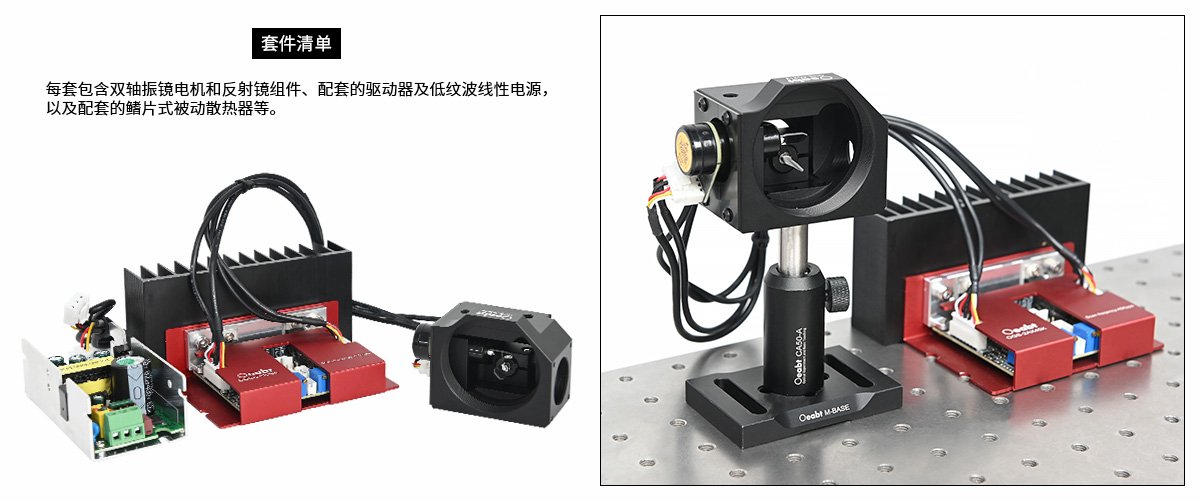

• 适用于直径≤5mm的光束； • 成套出售，可直接集成至Oeabt®笼式或自由空间系统； • 振镜采用动磁式电机，响应迅速；
Description
高速扫描振镜定位系统用于集成到小直径光束（≤5mm）型光束操控应用中。
|
型号 |
OGS-2AX10K |
OGS-2AX25K |
|
最大光束直径 |
Ø5mm |
Ø5mm |
|
电源电压 |
±10V/1A |
±24V/1A |
|
扫描速度 |
10Kpps |
25Kpps |
|
镜片尺寸 |
X/Y轴8*14*1mm |
X/Y轴8*14*1mm |
|
驱动板尺寸 |
85*62*37mm |
80*50*28mm |
|
比例漂移 |
80PPM/℃ |
100PPM/℃ |
|
零点漂移 |
/ |
20 urad/℃ |
|
重复精度 |
15 microradians |
10 microradians |
|
模拟信号输入阻抗 |
200k±1%Ω(差分输入) |
|
|
位置输入比例系数 |
0.5 V/° |
|
|
模拟位置输入范围 |
±5V |
|
|
电子温度稳定性 |
40PPM/℃ |
|
|
工作温度 |
0-50℃ |
|
|
扫描角度 |
±20° |
|
|

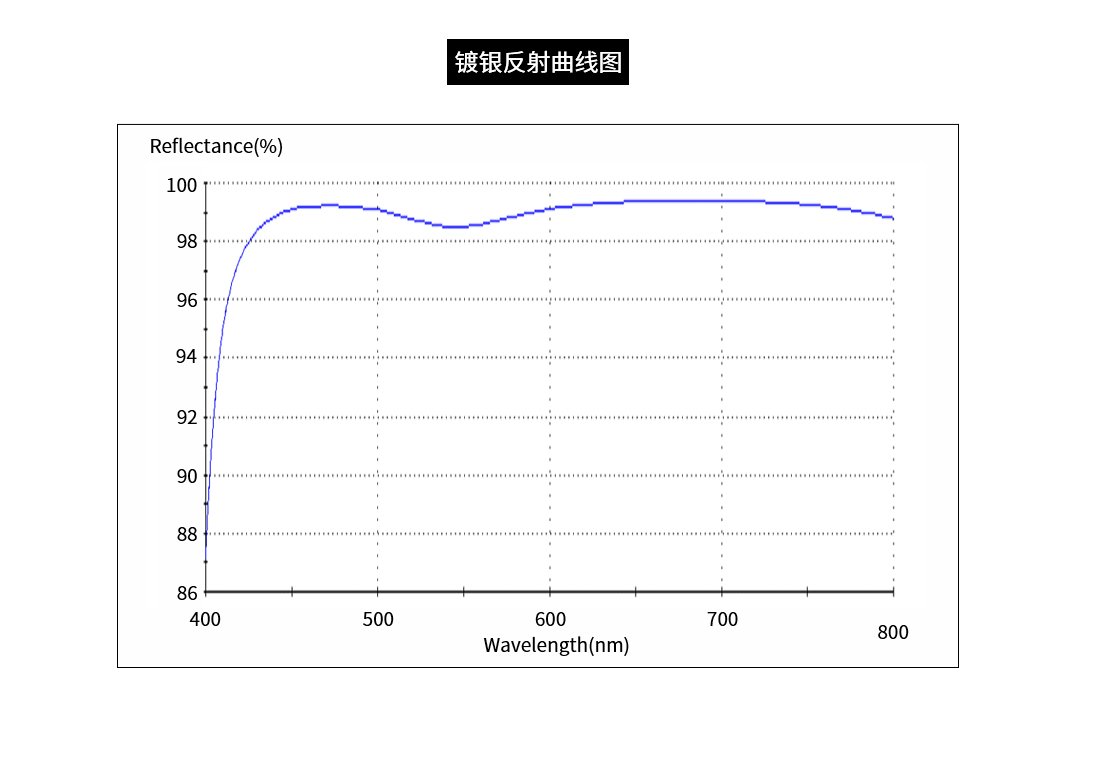

镜片反射率 |
银膜≥95% |
|
|
线性度 |
>98.0% @45°入射(覆盖波长:380-680nm) |
|
| 波长范围 | 400-1700nm | |
|

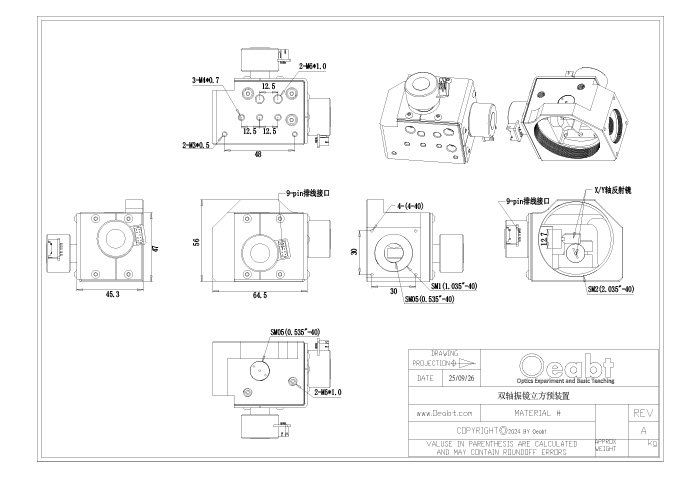

OGS-AC212 转接立方件 |
安装轴向：XY双轴；电机安装孔：Ø12.8mm |
|
|
输入端口：SM05和SM1内螺纹；4-40*4处，兼容30mm笼式 |
||
|
输出端口：SM2内螺纹 |
||
|
螺孔类型：底部：M3*2处、M4*3处、M6*2处；顶部：M6*2处 |
||
Additional information
| 型号 | OGS-2AX10K银膜, OGS-2AX25K银膜 |
|---|
